Slim Duct Type
4

INSTALLATION

• Installez solidement le climatiseur dans un endroit suffisamment résistant pour supporter son poids.
• Si l'endroit n'est pas assez résistant, l'unité peut tomber et provoquer des blessures.
• Effectuez l'installation spécifiée pour protéger le climatiseur contre les vents forts et les tremblements de
terre.
• Une unité mal installée peut tomber et provoquer des accidents.
CONDITIONS
Observez scrupuleusement les règles suivantes pour éviter d'endommager les unités intérieures et de
vous blesser.
• Ne posez aucun objet lourd sur l'unité intérieure. (Les unités sont emballées à plat.)
• Si possible, transportez l'unité intérieure telle qu'elle est emballée. Si vous êtes obligé de transporter
l'unité intérieure déballée, assurez-vous d'utiliser des chiffons, etc. pour ne pas l'endommager.
• Pour déplacer l'unité intérieure, tenez seulement les crochets métalliques (4 points).
N'exercez aucune force sur les autres pièces (tuyau de réfrigérant, bac d'évacuation, pièces
expansées ou pièces en résine, etc.).
• Portez l'emballage à deux personnes ou plus et ne l'empaquetez pas avec du ruban adhésif sur des
points autres que ceux qui sont spécifiés.

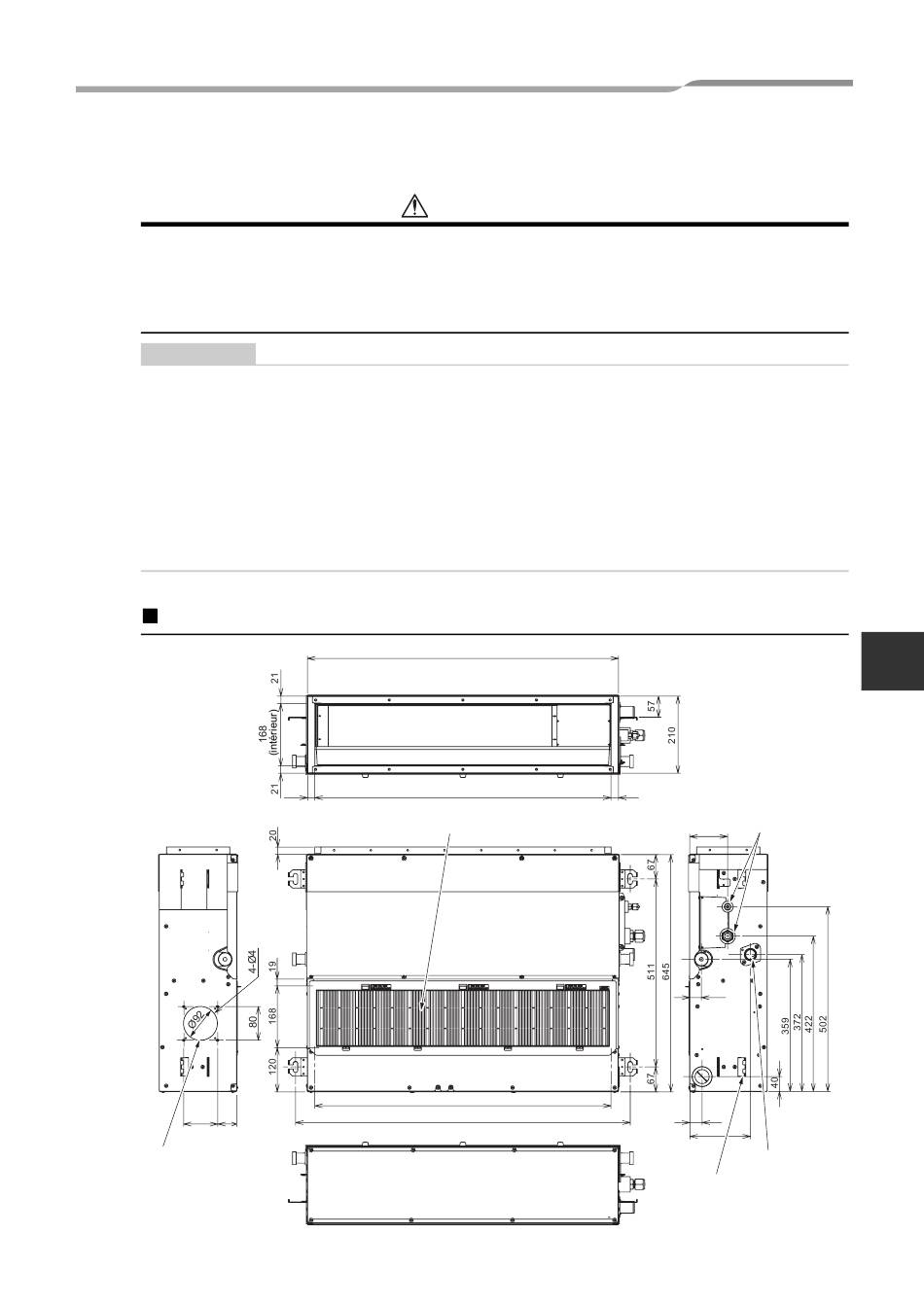

Vue extérieure
59
80
Entrée d'air extérieur
(trou défonçable)
AVERTISSEMENT
845
(intérieur)
21 803
Filtre à air
805
910
– 46 –
Installation Manual
(Unité : mm)
21
Tuyauterie de frigorigène
103
31
33
163
Orifice
d'évacuation
Plaque de vers le haut
suspension
FR
8-FR
