SYSTEMLED
5 | Anschluss
An der SYSTEMLED befindet sich ein Eingang für eine Wieland GST18/3 Buchse.
Über diesen wird die Leuchte mit geeignetem Anschlussmaterial an das 230V AC Netz
angeschlossen.
Beim Anschluss an das Netz ist darauf zu achten, dass die Leuchte
ausgeschaltet und lastfrei ist. Ein Anschluss im eingeschalteten Zu-
stand kann zur Zerstörung der LEDs führen!
Elektrisch durchschaltbar (Kaskadierung):
Mit Durchgangsverdrahtung (kaskadierbar) können Sie mehrere SYSTEMLED elekt-
risch verketten. An die erste Leuchte werden 230V Netzspannung angelegt und über
Wieland Verlängerungsleitungen werden weitere Leuchten über die Ein- und Ausgänge
im Leuchtengehäuse miteinander verbunden. Die Gesamtstromstärke der verketteten
Leuchten darf dabei nicht die Absicherung des betriebsseitigen 230V Anschlusses
übersteigen.
Zum Anschluss der Leuchte steht optional folgendes Zubehör zur Verfügung:
Wieland GST18 Leitung Buchse / Winkelstecker, 5m
Wieland GST18 Leitung Buchse / Winkelstecker, 3m
Wieland GST18 Leitung Buchse / offene Enden, 5m
Wieland Verlängerungsleitung GST18 1,0m
Wieland Verlängerungsleitung GST18 2,0m
Wieland Verlängerungsleitung GST18 5,0m

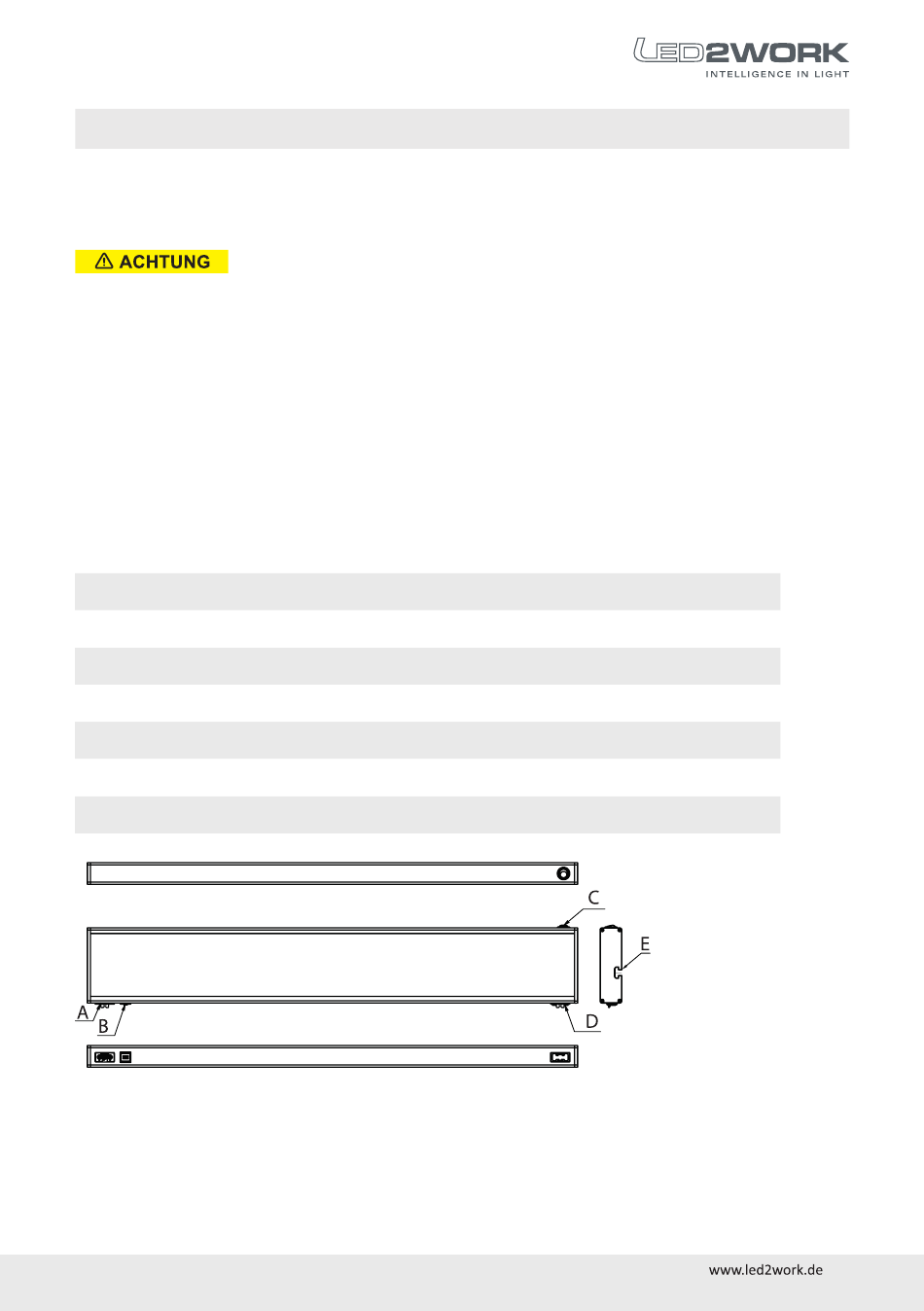

A
Eingang Stromversorgung
B
Anschluss DIMMmodul
C
Schalter
D
Ausgang für Durchgangsverdratung
E
T-Nut Profil
Best.-Nr.
240100-01
240100-02
240200-01
240300-01
240300-02
240300-03
