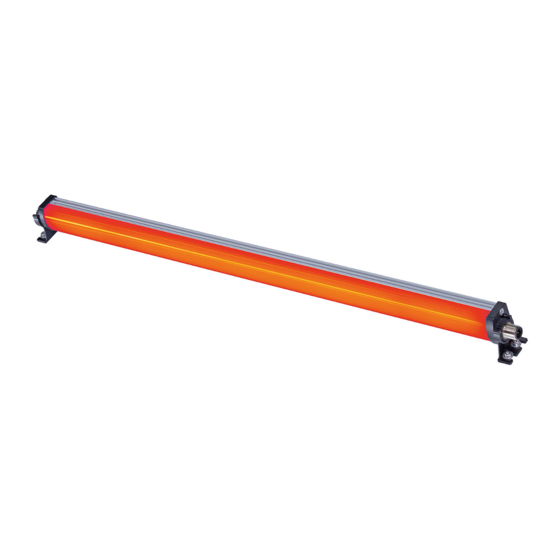

Betriebsanleitung | LED-Signalleuchte
DE
Operating Instructions | LED signal luminaire
EN
Manuel d'utilisation | Luminaires de signalisation LED
FR
Manual de instrucciones | Luminaria LED de señalización
ES
Istruzioni per l'uso | Spia luminosa a LED
IT
/ 2014 / 35 / EU
II RGB
BA 03/2022
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für led2work SIGNALED II RGB
Inhaltszusammenfassung für led2work SIGNALED II RGB
- Seite 1 SIGNAL- UND HYBRID-LEUCHTEN SIGNAL AND HYBRID LUMINAIRES LUMINAIRES DE SIGNALISATION ET HYBRIDES LUMINARIAS DE SEÑALIZACIÓN E HÍBRIDAS LAMPADE DI SEGNALAZIONE E IBRIDE SIGNALED II RGB Betriebsanleitung | LED-Signalleuchte Operating Instructions | LED signal luminaire Manuel d’utilisation | Luminaires de signalisation LED Manual de instrucciones | Luminaria LED de señalización Istruzioni per l’uso | Spia luminosa a LED / 2014 / 35 / EU...
- Seite 2 Leuchtenhalter | luminaire holder | support de luminaire | soporte para luminaria | supporto per lampada ~25,5 A + 26 Leuchtenhalter | luminaire holder | support de luminaire | soporte para luminaria | supporto per lampada 2 | BA SIGNALED II RGB . BA 03/2022...
-
Seite 3: Inhaltsverzeichnis
BA SIGNALED II RGB DEUTSCH Inhalt 1 | Bestimmungsgemäße Verwendung 2 | Zum sicheren Betrieb 3 | Sicherheitshinweise 4 | Montage/Befestigung 5 | Anschluss 6 | Wartung und Pflege 7 | Gewährleistung 8 | Entsorgung 9 | Kundenbetreuung 10 | Technische Daten Angaben gemäß... -
Seite 4: Zum Sicheren Betrieb
Gerät ist die Last nicht galvanisch vom Netz getrennt. Verwenden Sie das Gerät nur in technisch einwandfreiem Zustand, sicherheits- und gefahrenbewusst. Sind Warnhinweise bzw. -symbole auf der Leuchte angebracht, dürfen diese nicht entfernt werden. 4 | BA SIGNALED II RGB . BA 03/2022... -
Seite 5: Montage/Befestigung
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr! 5 | Anschluss Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. Die PIN-Belegung des M12 Steckers ist wie folgt: Schemazeichnung M12-Stecker PIN-Belegung... -
Seite 6: Wartung Und Pflege
+49 7231 44920-00 Montag bis Donnerstag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 16:30 Uhr Freitag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 15:00 Uhr Per e-mail: info@led2work.com 6 | BA SIGNALED II RGB . BA 03/2022... -
Seite 7: Technische Daten
BA SIGNALED II RGB 10 | Technische Daten Anschlusswerte 24 V DC -10 %+7 % (RGB) Schutzklasse Abstrahlwinkel (Optik) 120° Lebensdauer LED > 60.000 h (L80/B10) Betriebstemperatur -30... +50 °C Schutzart IP54 Techn. Sicherheitsprüfung DIN EN 62471 Lichtfarbe LED-Leuchte Art.-Nr. -
Seite 8: Proper Use
The supply cable is connected to the luminaire via an M12 plug connection. The safety information and all other information in this manual must be followed. Read the entire operating manual carefully before mounting and turning on. 8 | BA SIGNALED II RGB . BA 03/2022... -
Seite 9: For Safe Operation
(SELV – protection class III), smallest discharge currents may occur when contact is made. According to DIN VDE 0701 – 0702, this discharge current must be limited to a maximum of 0.5 mA. All corresponding products from LED2WORK GmbH fall significantly below this specification. -
Seite 10: Assembly/Mounting
If the luminaire falls down, its weight poses a risk of injury! 5 | Connection Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. PIN assignment of the M12 connector is as follows:... -
Seite 11: Maintenance And Care
BA SIGNALED II RGB 6 | Maintenance and Care The LED luminaire is maintenance-free. Do not make any alterations to the luminaire. Do not open the luminaire! The LED light sources mounted in the luminaire are connected to the luminaire housing in a special way (thermal coupling) and may react sensitively to electrostatic discharges (ESD). -
Seite 12: Technical Data
0,44 A SIGNALED II RGB 111090-16 1020 mm ~10,6 W ~10,6 W ~10,6 W 0,66 A 0,66 A 0,66 A SIGNALED II RGB 111090-17 1520 mm ~15,8 W ~15,8 W ~15,8 W 12 | BA SIGNALED II RGB . BA 03/2022... -
Seite 13: Utilisation Conforme
BA SIGNALED II RGB FRANÇAIS Sommaire 1 | Utilisation conforme 2 | Pour un fonctionnement sûr 3 | Consignes de sécurité 4 | Montage/fixation 5 | Raccordement 6 | Maintenance et entretien 7 | Garantie 8 | Mise au rebut 9 | Service clientèle... -
Seite 14: Pour Un Fonctionnement Sûr
(classe de protection III), il peut y avoir de faibles courants de fuite en cas de contact. Se- lon la norme DIN VDE 0701 – 0702, ce courant doit être limité à 0,5 mA maximum. Cette norme est clairement respectée par tous les produits de la société LED2WORK concernés. 3 | Consignes de sécurité... -
Seite 15: Montage/Fixation
BA SIGNALED II RGB 4 | Montage/fixation Vérifier l’intégralité du luminaire LED et son état avant de procéder à son l’installation. Ne pas utiliser le luminaire ou les accessoires s’ils sont endommagés car cela représente un risque de blessure. Le luminaire LED est livré entièrement monté. Le luminaire LED est livré entièrement monté. Le luminaire se fixe en utilisant les deux kits de support de luminaire fournis, . -
Seite 16: Maintenance Et Entretien
+49 7231 44920-00 Du lundi au jeudi de 8h00 à 12h00 et de 13h00 à 16h30 Le vendredi de 8h00 à 12h00 et de 13h00 à 15h00 Par mail : info@led2work.com 16 | BA SIGNALED II RGB . BA 03/2022... -
Seite 17: Caractéristiques Techniques
BA SIGNALED II RGB 10 | Caractéristiques techniques Valeurs de raccordement 24 V DC -10 %+7 % (RGB) Classe de protection Angle de faisceau lumineux 120° Durée de vie de la LED > 60.000 h (L80/B10) Température de service -30... +50 °C... -
Seite 18: Uso Previsto
Es obligatorio leer las consignas de seguridad y el resto de información de este manual de instrucciones. Lee detenidamente todo el manual de instrucciones antes del montaje y la puesta en marcha. 18 | BA SIGNALED II RGB . BA 03/2022... -
Seite 19: Funcionamiento Seguro
ón SELV (clase de protección III), se pueden producir bajas corrientes de fuga al entrar en contacto. Esta corriente se debe limitar a 0,5 mA como máximo conforme a la norma DIN VDE 0701-0702. Todos los productos correspondientes de LED2WORK GmbH quedan muy por debajo de esta especificación. -
Seite 20: Montaje Y Fijación
5 | Conexión En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y accesorios. La asignación de pines del conector M12 es la siguiente: Diagrama del conector M12 Asignación de PINes... -
Seite 21: Mantenimiento Y Cuidado
BA SIGNALED II RGB 6 | Mantenimiento y cuidado La luminaria LED no requiere mantenimiento. No realices modificaciones en la luminaria. No se debe abrir la luminaria. Las fuentes de luz LED montadas en la luminaria están conectadas de manera especial con la carcasa (acoplamiento térmico) y son muy sensibles a las descargas electrostáticas (ESD). -
Seite 22: Datos Técnicos
0,44 A SIGNALED II RGB 111090-16 1020 mm ~10,6 W ~10,6 W ~10,6 W 0,66 A 0,66 A 0,66 A SIGNALED II RGB 111090-17 1520 mm ~15,8 W ~15,8 W ~15,8 W 22 | BA SIGNALED II RGB . BA 03/2022... -
Seite 23: Uso Conforme
BA SIGNALED II RGB ITALIANO Indice 1 | Uso conforme 2 | Per un funzionamento sicuro 3 | Avvertenze di sicurezza 4 | Montaggio/Fissaggio 5 | Collegamento 6 | Manutenzione e cura 7 | Garanzia 8 | Smaltimento 9 | Assistenza clienti 10 | Dati tecnici Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE... -
Seite 24: Per Un Funzionamento Sicuro
SELV (classe di isolamento III), in caso di contatto potrebbero verificarsi esigue correnti di dispersione. Tale corrente va limitata, secondo la norma DIN VDE 0701 – 0702, a 0,5 mA max. Tutti i prodotti interessati della ditta LED2WORK GmbH presentano valori inferiori. -
Seite 25: Montaggio/Fissaggio
È necessario fissare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di caduta della lampada sussiste il rischio di lesioni. 5 | Collegamento Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK. L’assegnazione PIN del connettore M12 è la seguente: Disegno schematico connettore M12... -
Seite 26: Manutenzione E Cura
+49 7231 44920-00 (Inglese preferito) Da lunedì a giovedì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 16.30 Il venerdì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 15.00 Via mail: info@led2work.com 26 | BA SIGNALED II RGB . BA 03/2022... -
Seite 27: Dati Tecnici
BA SIGNALED II RGB 10 | Dati tecnici Dati collegamento 24 V DC -10 %+7 % (RGB) Classe di isolamento Apertura del fascio di luce 120° Durata dei LED > 60.000 h (L80/B10) Temperatura di esercizio -30... +50 °C Grado di protezione... -
Seite 28: Angaben Gemäß Ökodesign-Verordnung 2019/2020/Eu
La denominazione 2941-2411-00-LE-249rgbwp corrisponde a una sorgente luminosa con classe di efficienza energetica E Light Engine Art.-Nr. Product no. N° d’article Nº de artículo Articolo no. 111090-11 111090-12 111090-13 111090-14 111090-15 111090-16 111090-17 28 | BA SIGNALED II RGB . BA 03/2022... - Seite 29 BA SIGNALED II RGB www.led2work.com | shop.led2work.com | 29...
- Seite 30 LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.com www.led2work.com...
