BA PROFILED DC
Montagesatz, flach, 1 Paar, inklusive Nutensteine und Schrauben
Montagesatz, zur stirnseitigen Befestigung an einer Leuchte bis 500 mm Länge, 1 Stück

5 | Anschluss

Verwenden Sie ausschließlich Schaltnetzteile mit sicherer galvanischer Trennung (Schutztrennung, SELV). Geeignetes
Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK.
Die PIN-Belegung des M12 Steckers ist wie folgt:
PIN-Belegung
PIN 1 = 24V DC
PIN 2 = nicht belegt
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = nicht belegt
1
PROFILED DC, Leuchte ohne Dimmung
Zum Einschalten der Leuchte wird, nach dem Anschließen, der Schalter an der Leuchtenstirnseite betätigt und auf [ I ]
gestellt.
2
PROFILED DC, Leuchte mit Dimmung
Zum Einschalten der Leuchte wird, nach dem Anschließen, der Taster an der Leuchtenstirnseite gedrückt. Dauerhaftes
Drücken, bis zum Loslassen des Tasters, ändert die Lichtintensität. Ein nochmaliges Drücken schaltet die Leuchte
wieder aus.
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil
befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts
Verletzungsgefahr!
Für USA / CAN: Nur mit Klasse 2 Netzteil verwenden! Spezifikation des Netzteils der
Klasse 2: Ausgangsspannung: weniger als 60V DC | Augangsleistung: weniger als 100 VA

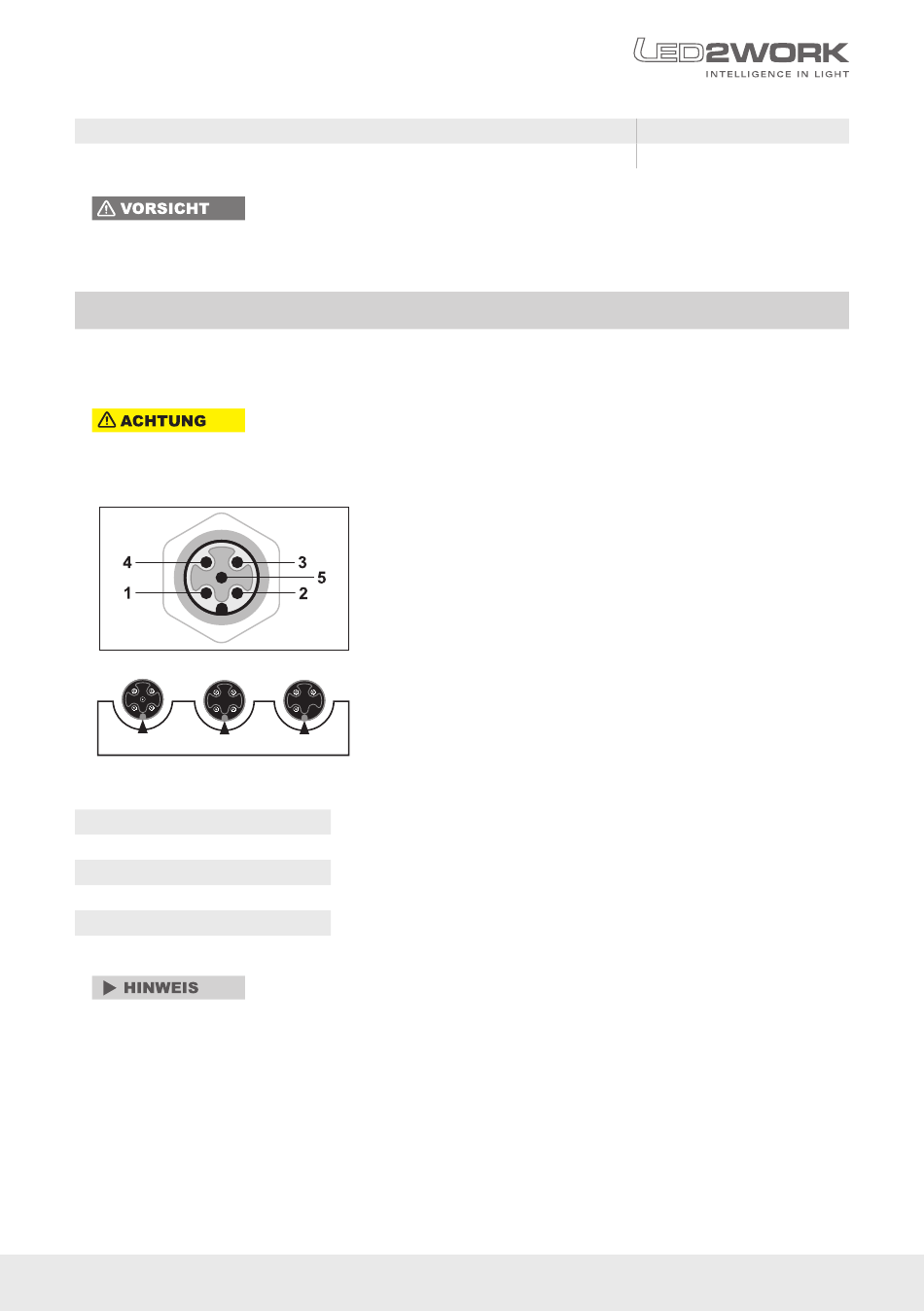

Schemazeichnung M12-Stecker
Mögliche Varianten M12-Stecker
PIN 3 = 0V DC. An PIN 1 oder an PIN 4 können 24V DC zur Versorgung angelegt werden!
Es ist nicht nötig PIN 1 und PIN 4 zugleich zu belegen.
240400-04
240400-06
www.led2work.com | shop.led2work.com | 5
