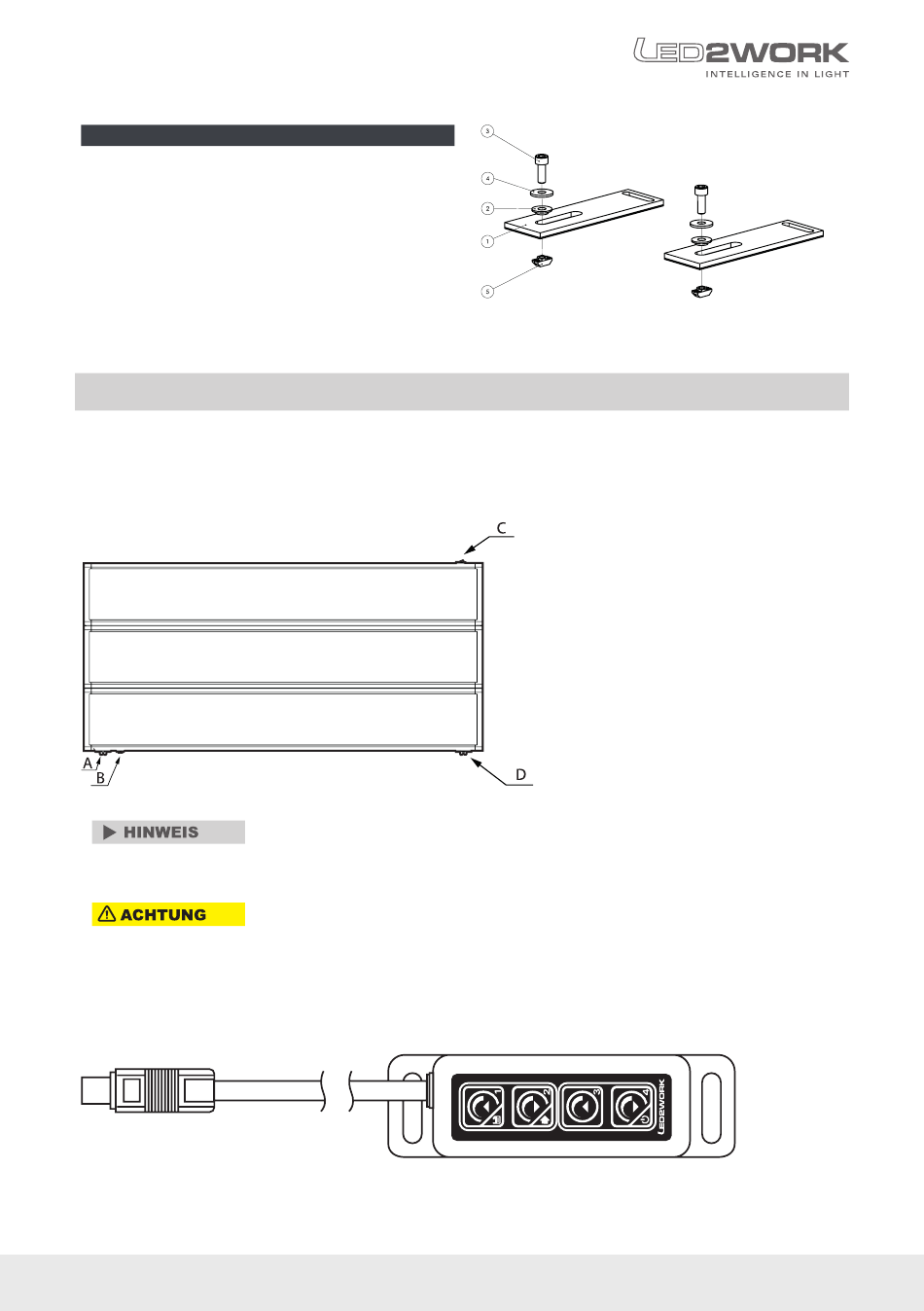

Teile zur Befestigung
1 Befestigungsträger flach, isoliert
2 Isolierbuchse M6
3 Zylinderschraube M6x16
4 U-Scheibe DIN 9021 A2 6,4mm
5 Hammermutter N8 M6

5 | Anschluss

Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK.
An der LED Leuchte befindet sich ein Eingang für eine Wieland GST18-3 Buchse. Über diesen wird die Leuchte mit geeig-
netem Anschlussmaterial an die Spannungsversorgung angeschlossen.
Nach der Montage und dem Anschluss wird die LED-Leuchte über den Schalter (C) am Gehäuse eingeschaltet. Um die
Speicher-, Dimm- und Schaltfunktionen der SurfaceOne vollständig nutzen zu können, ist das im Lieferumfang enthaltene
Bedienelement mit dem Eingang (B) am Leuchtengehäuse zu verbinden.
Menge
2
2
2
2
2
Durchgangsverdrahtung (Kaskadierung): Mit Durchgangsverdrahtung können Sie
mehrere Leuchten elektrisch verketten. An die erste Leuchte wird die Netzspannung an-
gelegt und über Wieland GST18-3 Verlängerungsleitungen werden weitere Leuchten über
die Ein- und Ausgänge im Leuchtengehäuse miteinander verbunden.
Kaskadierung: Die Gesamtstromstärke der verketteten Leuchten darf dabei nicht die
Absicherung der betriebsseitigen Versorgung übersteigen.
Montagesatz, optional: 240400-05
A
Eingang Stromversorgung
B Anschluss SYSTEMLED SurfaceOne
Bedienelement
C Schalter
D Ausgang für Durchgangsverdrahtung
SYSTEMLED SurfaceOne Bedienelement mit 5m Anschlussleitung
