VARILED
Aufbauversion/Built-up version
5 | Anschluss
VARILED, 5200K-5700K wird mit einem vormontierten 3m Sensorkabel, PUR, und
einem M12 Stecker, A kodiert, am Ende, ausgeliefert. VARILED V4A, 5200K-5700K
wird direkt über den in der Leuchte fest montierten M12 Stecker, A kodiert, angeschlos-
sen. Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehöran-
gebot von LED2WORK.
Die PIN-Belegung des M12 Steckers ist wie folgt:
4
1

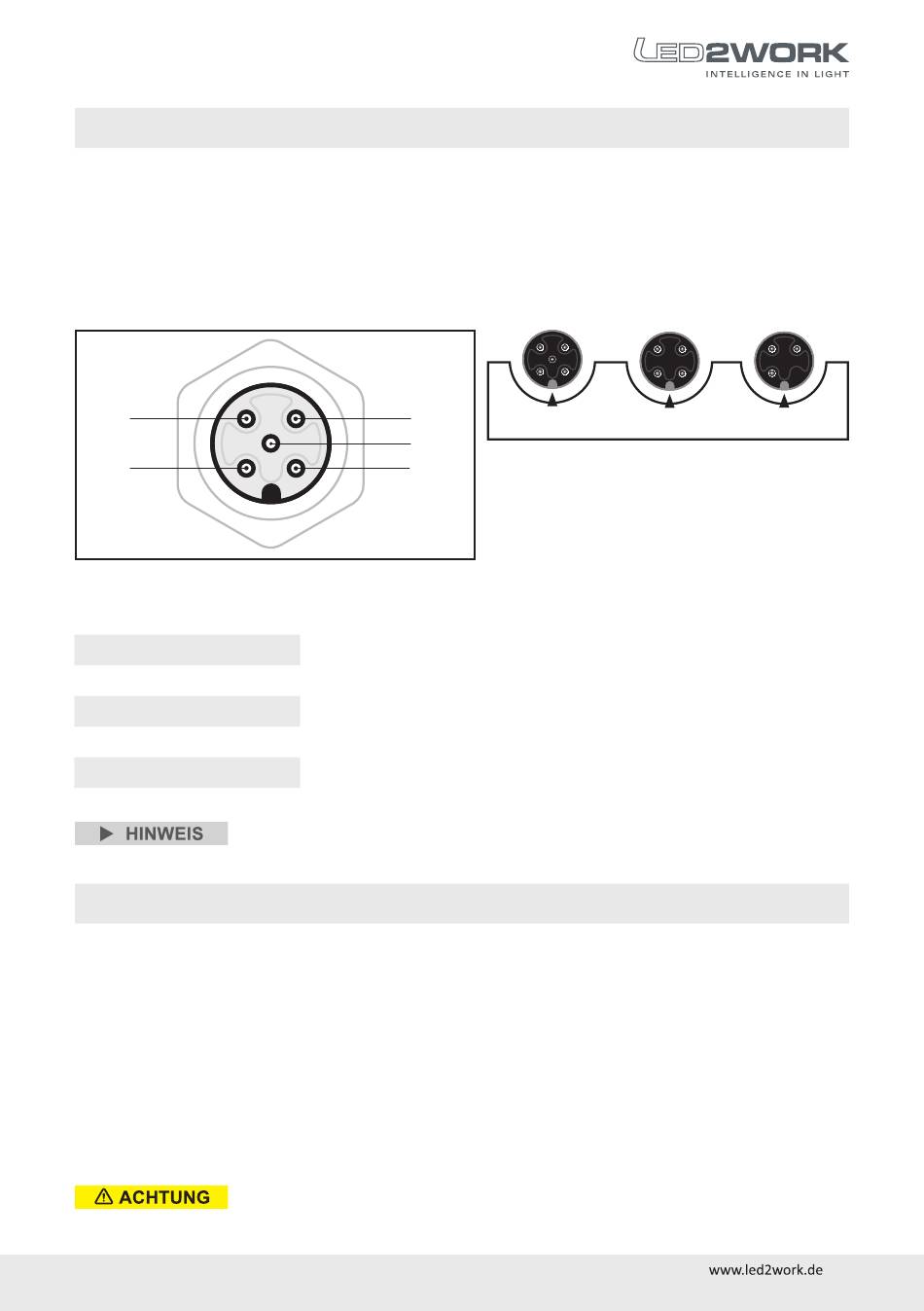

Schemazeichnung M12-Stecker
PIN-Belegung
PIN 1
=
24V DC
PIN 2
=
nicht belegt
PIN 3
=
GND
PIN 4
=
24V DC
PIN 5
=
nicht belegt
An PIN 1 oder an PIN 4 können 24V DC zu Versorgung angelegt
werden! Es ist nicht nötig PIN 1 und PIN 4 zugleich zu belegen.
6 | Wartung und Pflege
Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen an der Leuchte
vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur Montage).
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und können nicht
ausgetauscht werden.
Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abküh-
len. Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit
Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel, da diese zu
Verfärbungen des Gehäuses führen können.
Für Schäden, die durch die Verwendung ungeeigneter Reinigungs-
mittel entstehen, wird keine Gewährleistung übernommen.
3
Mögliche Varianten M12 Stecker
5
2
| 5
