Arbeitsplatzbeleuchtung | Gelenkarm | UNILED II
UNILED II
Ergonomisch, effizient, breitgefächert

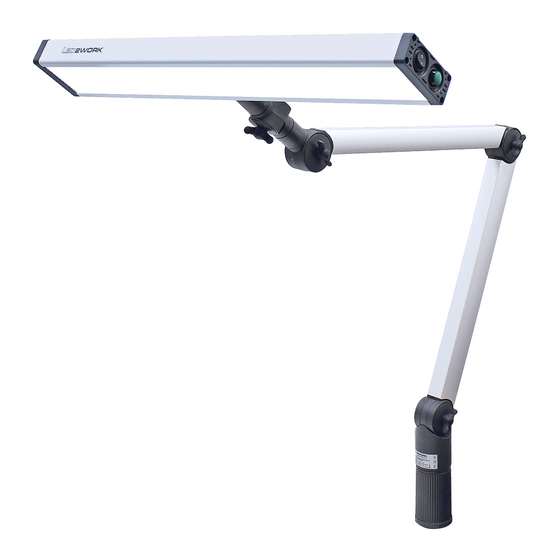

Die Gelenkarmleuchte UNILED II ist die konsequente Weiterentwicklung ihres Vorgängers. Ein hochwertiger Aluminium-Feder arm, 2
verschiedene Lichtfarben und Leistungsstärken sowie eine flimmerfreie Ausleuchtung und stufenlose Dimmung sind die Qualitäts-
merkmale dieser Leuchte. Mit bis zu 3300 lx bei 500 mm Abstand sorgt sie an jedem Arbeitsplatz und jeder Sehaufgabe für das
richtige Licht.
Die Technik
„ Aluminium-Federarm mit 3D Kopf-Gelenk
„ Kopf und Gelenkarm schwenkbar und in jeder Position
festellbar
„ Kopf aus Aluminium mit Wärmeabführung nach hinten
Ihre Vorteile
„ Ausgezeichnetes ergonomisches Handling
„ Homogene schattenfreie und blendfreie Ausleuchtung
„ Varianten mit stufenloser Dimmung und Memory Funktion
in Leuchte
Einsatzbereiche
„ Für Montage- und Kontrollarbeitsplätze, Handarbeitsplätze
im Goldschmiede-, Dentallabor-, Uhrmacherbereich
Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de
LED2WORK GmbH
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für led2work UNILED II 4000-4500 K
Inhaltszusammenfassung für led2work UNILED II 4000-4500 K
- Seite 1 „ Homogene schattenfreie und blendfreie Ausleuchtung „ Varianten mit stufenloser Dimmung und Memory Funktion in Leuchte Einsatzbereiche „ Für Montage- und Kontrollarbeitsplätze, Handarbeitsplätze im Goldschmiede-, Dentallabor-, Uhrmacherbereich Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de LED2WORK GmbH...
- Seite 2 Gelenkarmleuchte Adapter, Aluminium (für bereits vorhandenes Anschraubmaß 60 x 60 mm auf LED2WORK) 215400-02 Zusatzlupe UNILED II, 3,39 dpt. 215500-01 Abbildungen Zubehör auf der folgenden Seite Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920-00 info@led2work.de www.led2work.de LED2WORK GmbH...
- Seite 3 Betriebsanleitung User Instructions UNILED ARBEITSPLATZBELEUCHTUNG LED Gelenkarmleuchte WORKPLACE LIGHTING LED adjustable arm luminaire / 2014 / 35 / EU BA 01/2019...
-
Seite 4: Inhaltsverzeichnis
| Inhalt 1 Bestimmungsgemäße Verwendung Seite 3 2 Zum sicheren Betrieb Seite 3 3 Sicherheitshinweise Seite 4 4 Montage/Befestigung Seite 4 5 Anschluss Seite 5 6 Wartung und Pflege Seite 5 7 Gewährleistung Seite 6 8 Entsorgung Seite 6 9 Kundendienst Seite 6 10 Technische Daten Seite 7... -
Seite 5: Bestimmungsgemäße Verwendung
UNILED II 1 | Bestimmungsgemäße Verwendung Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Anschlusswerte siehe „Technische Daten“. Die Versorgungszuleitung wird ausgehend vom Netzteil über eine M12 Steckverbindung an der Leuchte angeschlossen. Die Sicherheitshinweise sowie alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu befolgen. -
Seite 6: Sicherheitshinweise
3 | Sicherheitshinweise Die Installation elektrischer Geräte darf nur durch Elektrofachkräfte erfolgen. Befolgen Sie die fünf Sicherheitsregeln nach DIN VDE 1005! Bei Nichtbeachten können Schäden an der LED-Leuchte, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag! Vor Arbeiten an Gerät oder Last freischalten. -
Seite 7: Anschluss
UNILED II 5 | Anschluss Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. Anschluss nur über Netzteil! Kein direkter Netzanschluss an 230V AC! Die PIN-Belegung des M12 Steckers ist wie folgt: Mögliche Varianten M12 Stecker PIN-Belegung PIN 1... -
Seite 8: Gewährleistung
Per Telefon: +49 7231 44920-00 Mo bis Do 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr 8 Uhr bis 12 Uhr und 13 Uhr bis 15 Uhr Per e-mail: info@led2work.de 6 | BA UNILED II . BA 01/2019... -
Seite 9: Technische Daten
UNILED II 10 | Technische Daten Anschlusswerte 24 V DC ±10 % Stromanschluss Netzteil 110 - 240 V AC 50 - 60 Hz Schutzklasse Abstrahlwinkel 100° Lebensdauer LED > 60.000 h Betriebstemperatur -10... +40 °C Schutzart IP40 Techn. Sicherheitsprüfung DIN EN 62471 Spannweite Tischklemme 18 - 74 mm UNILED II, 5200K-5700K... - Seite 10 | Contents 1 Proper use Page 9 2 For safe operation Page 9 3 Safety information Page 9 4 Assembly/mounting Page 10 5 Connection Page 10 6 Maintenance and Care Page 11 7 Warranty Page 11 8 Disposal Page 12 9 Customer service Page 12 10 Technical data...
-
Seite 11: Proper Use
UNILED II 1 | Proper use The luminaire is used for illumination. A Continuous operation is admissible. For connection values see "Technical data". Starting from the AC power adapter the supply cable is connected to the luminaire via an M12 plug connection. The safety information and all other information in this manual must be followed. -
Seite 12: Assembly/Mounting
5 | Connection Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. Possible variants of the M12 connector Operate luminare with power supply unit only! No direct connection to 230V AC! -
Seite 13: Pin Allocation
UNILED II PIN assignment of the M12 connector is as follows: PIN allocation PIN 1 24V DC PIN 2 not used PIN 3 GND, 0V DC PIN 4 24V DC PIN 5 not used Schematic drawing of M12 plug PIN 3 = 0V DC. 24V DC for supply can be connected to PIN1 or PIN 4. It is not necessary to assign both PINs (PIN 1 and PIN 4) at once! 6 | Maintenance and Care The LED luminaire is maintenance-free. -
Seite 14: Disposal
1,3 A 31 W 120720-02 UNILED II Gelenkarm, dimmable 548 mm 1,3 A 31 W LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.de Leuchte gefertigt am / Date of production _________________________ www.led2work.de...
