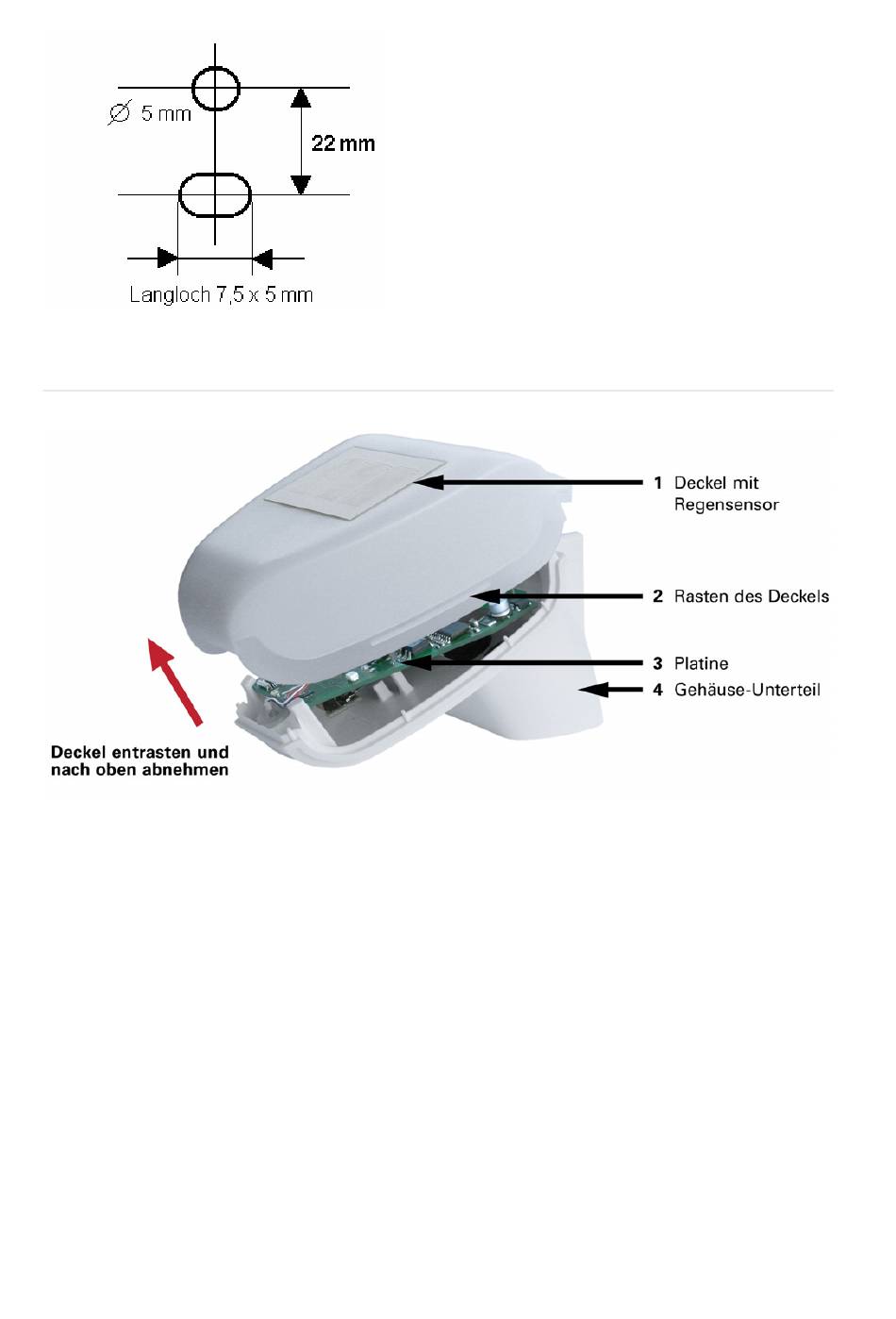

Abb. 10b: Bohrplan
Vorbereitung des Regensensors
Abb. 11
Der Deckel des Regensensors ist am unteren Rand rechts und links eingerastet (siehe
Abb.). Nehmen Sie den Deckel ab. Gehen sie sorgfältig vor, um die Kabelverbindung
zwischen der Platine im Unterteil und dem Regensensor im Deckel nicht abzureißen
(beim 230 V AC-Modell gelötete Kabelverbindung, beim 24 V DC-Modell Kabel mit
Stecker).
Führen Sie die Kabel für Spannungsversorgung und Busanschluss durch die Gummi-
dichtungen an der Unterseite des Regensensors und schließen Spannung L/N und Bus
+/- an die dafür vorgesehenen Klemmen an.
Regensensor KNX R • Stand 01.07.2009 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.
7
