Elsner KNX TH-B-UP Installationshandbuch

Innenraumsensor
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

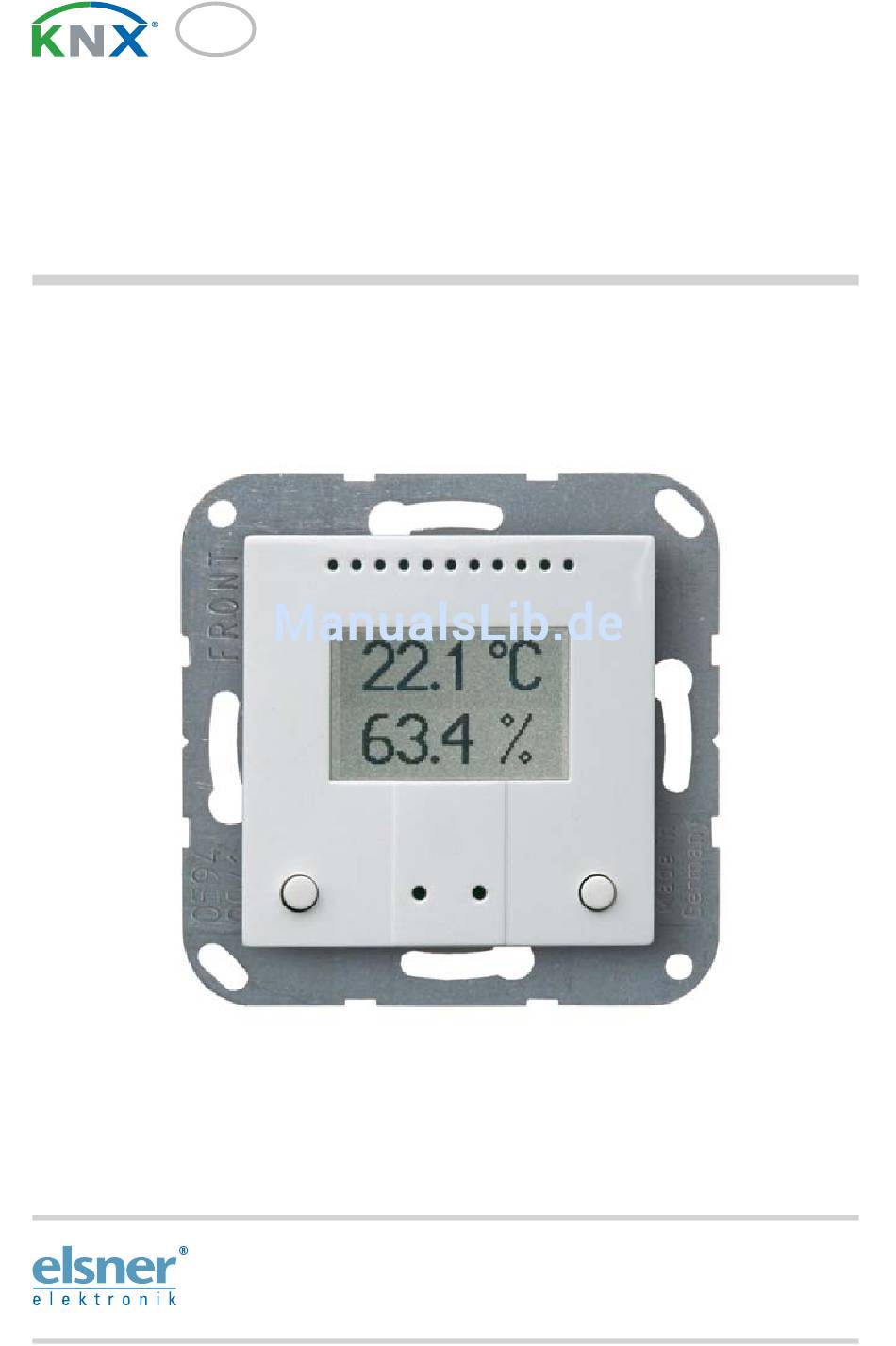

D
KNX TH-B-UP
Innenraum-Kombisensor
Artikelnummern 70370 (Weiß), 70374 (Aluminiumfarben), 70375 (Anthrazit), 70376 (Edelstahlfarben)
Installation und Einstellung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elsner KNX TH-B-UP

Inhaltszusammenfassung für Elsner KNX TH-B-UP

  • Seite 1 KNX TH-B-UP Innenraum-Kombisensor Artikelnummern 70370 (Weiß), 70374 (Aluminiumfarben), 70375 (Anthrazit), 70376 (Edelstahlfarben) Installation und Einstellung...

  • Seite 2: Inhaltsverzeichnis

    5.7.1. Kühlmediumtemperatur-Überwachung ............ 36 Mindest-Kühlmediumtemperatur Grenzwert ........... 36 Schaltausgang ..................... 37 Sperrung ...................... 37 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Sensor KNX AQS/TH-B-UP • ab Softwareversion 3.1, ETS-Programmversion 3.1 Stand: 11.03.2016 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 3 5.13.1. Tasterschnittstelle 1 / 2 ................47 5.13.2. Steuermodi für Antriebssteuerung ............49 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Sensor KNX AQS/TH-B-UP • ab Softwareversion 3.1, ETS-Programmversion 3.1 Stand: 11.03.2016 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 4: Zeichenerklärungen Für Dieses Handbuch

    Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist. Zeichenerklärungen für dieses Handbuch Sicherheitshinweis.
  • Seite 5 Zeichenerklärungen...

  • Seite 6: Beschreibung

    Taupunkt. Über den Bus kann der Sensor externe Messwerte empfangen und mit den eigenen Daten zu einer Gesamttemperatur und Gesamtluftfeuchtigkeit (Mischwerte) weiterverarbeiten. Der KNX TH-B-UP hat zwei Taster, die zur Verände- rung der Raumtemperatur (Solltemperatur), zur Umschaltung zwischen den Betriebs- modi oder als frei programmierbare Bustaster verwendet werden können.

  • Seite 7: Technische Daten

    ± 0,5% rF pro Jahr bei normaler Luft * Beachten Sie die Hinweise zur Genauigkeit der Messung , Seite 7 Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien. Innenraumsensor KNX TH-B-UP • ab Softwareversion 3.1 Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Genauigkeit Der Messung

    Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. Innenraumsensor KNX TH-B-UP • ab Softwareversion 3.1 Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 9: Montageort

    2.3. Aufbau des Sensors 2.3.1. Gehäuse Abb. 1 Trägerplatte Rasten Öffnungen für Luftzirkulation Taste Programmier-LED (versenkt) Programmier-Taste (versenkt) zum Einlernen des Geräts Taste Öffnungen für Luftzirkulation (UNTEN) Innenraumsensor KNX TH-B-UP • ab Softwareversion 3.1 Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Rückansicht Sensorplatine Mit Anschluss

    Messwerte) oder die Temperaturregler-Anzeige dargestellt werden. Zwischen den beiden Anzeigen kann durch Drücken einer beliebigen Taste gewechselt werden, wenn dies nicht in der ETS unterbunden wurde. Innenraumsensor KNX TH-B-UP • ab Softwareversion 3.1 Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 11: Modus-Anzeige Und Manueller Temperaturregler

    Modus-Anzeige mit Skalenanzeige, Bereich und Zahl. Anzeige des möglichen Änderungsbereichs (wie in der ETS vorgegeben) und der eingestellten Sollwert-Ände- rung. Die Reglerstellung in der Abbildung zeigt „Basissollwert verringert um 1.0°“. Innenraumsensor KNX TH-B-UP • ab Softwareversion 3.1 Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 12: Raumtemperatur Mit Den Tasten Verändern

    (0,1°C bis 5°C). Solltemperatur rechte Taste Der Sollwert für die Raumtemperatur erhöhen (+) kurz drücken wird angehoben. Die Schrittweite wird in der ETS definiert (0,1°C bis 5°C). Innenraumsensor KNX TH-B-UP • ab Softwareversion 3.1 Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 13 Räume abends länger genutzt wer- den sollen). Die Dauer wird in der ETS definiert (bis zu 10 Stunden). Die verbleibende Zeit im Komfortbetrieb wird angezeigt. Innenraumsensor KNX TH-B-UP • ab Softwareversion 3.1 Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 14 Anzeige und Bedienung am Gerät Innenraumsensor KNX TH-B-UP • ab Softwareversion 3.1 Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 15: Übertragungsprotokoll

    Eingang / Ausgang 9.001 K L S Ü A Temp.Grenzwert 2: (1:+ | 0:-) Eingang 1.002 Temp.Grenzwert 2: Eingang 7.005 Schaltverzögerung von 0 auf 1 Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 16 TR_1_ Sollwert, Eco Kühlung (1:+ | 0:-) Eingang 1.002 TR_1_ Stellgröße Heizung (1.Stufe) Ausgang 5.001 K L Ü TR_1_ Stellgröße Heizung 2.Stufe Ausgang 5.001 K L Ü Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 17 Feuchte Grenzwert 2: Schaltverzöge- Eingang 7.005 rung von 1 auf 0 Feuchte Grenzwert 2: Schaltausgang Ausgang 1.001 K L Ü Feuchte Grenzwert 2: Schaltausgang Eingang 1.002 Sperre Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 18 Stellgrößenvergleicher 1: Eingang 5 Eingang 5.010 Stellgrößenvergleicher 1: Ausgang Ausgang 1.001 K L Ü Stellgrößenvergleicher 1: Sperre Eingang 1.002 Stellgrößenvergleicher 2: Eingang 1 Eingang 5.010 Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 19 UND Logik 8: 8 Bit Ausgang B Ausgang 5.010 K L Ü UND Logik 8: Sperrung Eingang 1.002 ODER Logik 1: 1 Bit Schaltausgang Ausgang 1.002 K L Ü Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 20 Logikeingang 3 Eingang 1.002 Logikeingang 4 Eingang 1.002 Logikeingang 5 Eingang 1.002 Logikeingang 6 Eingang 1.002 Logikeingang 7 Eingang 1.002 Logikeingang 8 Eingang 1.002 Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 21 Taster 2 Wertgeber 8 Bit Ausgang K L Ü Taster 2 Wertgeber 16 Bit Ausgang K L Ü Taster 2 Szene Ausgang 18.001 K L Ü Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 22: Einstellung Der Parameter

    Stellen Sie falls gewünscht die Mischwertberechnung ein. Externen Messwert verwenden Ja • Nein Ext. Messwertanteil am Gesamtmesswert 5% • 10% • ... • 50% • ... • 100% Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 23: Grenzwerte: Temperatur, Feuchte

    Geben Sie vor, wie der Grenzwert vom Bus empfangen wird. Grundsätzlich kann ein neuer Wert empfangen werden oder nur ein Befehl zum Anheben oder Absenken. Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 24: Schaltausgang

    • 1 s • 2 s • 5 s • 10 s • … • 2 h (wenn Verzögerung nicht über Objekte ein- gestellt wird) Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 25: Sperrung

    Schaltausgang sendet bei Änderung auf 0 und zyklisch 5.5. Temperatur-PI-Regelung Zur bedarfgerechten Regelung der Raumtemperatur werden die Modi Komfort, Stand- by, Eco und Gebäudeschutz verwendet. Komfort bei Anwesenheit, Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 26 Das zyklische Senden bietet mehr Sicherheit falls ein Telegramm nicht beim Empfänger ankommt. Auch eine zyklische Überwachung durch den Aktor kann damit eingerichtet werden. Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 27: Sollwerte Allgemein

    Umschaltobjekt verwendet wird Die Schrittweite für die Sollwertveränderung wird vorgegeben. Die Änderungen kön- nen nur temporär aktiv bleiben (nicht speichern) oder aber auch nach Spannungswie- Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 28: Sollwert Komfort

    Es wird ein Startsollwert definiert und ein Temperaturbereich, in dem der Sollwert ver- ändert werden kann. Startsollwert Heizen/Kühlen (in 0,1°C) -300…800; 210 gültig bis zur 1. Kommunikation Min. Objektwert Heizen/Kühlen (in 0,1°C) -300…800; 160 Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 29: Sollwert Eco

    Heizung und für die Kühlung eine gemeinsame Stellgröße verwendet werden soll. Wenn die 2. Stufe eine gemeinsame Stellgröße hat, dann wird auch die Regelungsart der 2. Stufe hier festgelegt. Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 30: Heizregelung Stufe 1/2

    Heizleistung verwendet wird. Die Nachstellzeit gibt an, wie schnell die Regelung auf Sollwertabweichungen reagiert. Bei einer kleinen Nachstellzeit reagiert die Regelung mit einem schnellen Anstieg der Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 31 Beim Freigeben folgt die Stellgröße wieder der Regelung. Bei Sperren soll Stellgröße • nicht gesendet werden • einen bestimmten Wert senden Wert (in %) 0...100 nur wenn ein Wert gesendet wird Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 32: Kühlregelung Stufe 1/2

    0...100; 40 (in 0,1°C) nur bei Stufe 2 Regelungsart • 2-Punkt-Regelung nur bei Stufe 2 und wenn keine gemeinsa- • PI-Regelung men Stellgrößen verwendet werden Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 33 Beim Freigeben folgt die Stellgröße wieder der Regelung. Bei Sperren soll Stellgröße • nicht gesendet werden • einen bestimmten Wert senden Wert (in %) 0...100 nur wenn ein Wert gesendet wird Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 34: Feuchte-Pi-Regelung

    • 1 = Sperren | 0 = Freigeben • 0 = Sperren | 1 = Freigeben Wert des Sperrobjekts 0 • 1 vor 1. Kommunikation Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 35: Regler-Sollwert

    Sollwerts gültig ist. Bei bereits in Betrieb genommenem Gerät kann der zuletzt kommunizierte Sollwert verwendet werden. Grundsätzlich wird ein Luftfeuchtebereich vorgegeben in dem der Sollwert verändert werden kann (Objekt- wertbegrenzung). Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 36: Entfeuchtung Bzw. Befeuchtung

    Hier sollte eine an das Be-/Entfeuchtungssystem angepasste Zeit eingestellt werden (Herstellerangaben beachten). Maximale Stellgröße wird erreicht 1...50 bei Soll-/Ist-Differenz von % Nachstellzeit in Minuten 1...255; 30 Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 37: Taupunkttemperatur

    • nach Spannungswiederkehr und Pro- grammierung (Nicht bei der Erstinbetrieb- nahme verwenden) Offset in °C 0...20; 3 (Nur wenn Offset nicht oder nach Span- nungswiederkehr erhalten bleibt) Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 38: Schaltausgang

    • Bei Wert 1: sperren | Bei Wert 0: freigeben • Bei Wert 0: sperren | Bei Wert 1: freigeben Sperrobjektwert vor 1. Kommunikation 0 • 1 Verhalten des Schaltausgangs Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 39: Absolute Feuchte

    Damit kann beispielsweise die Einhaltung der DIN 1946 überwacht werden (Standardwerte) oder auch ein eigenes Behaglichkeitsfeld definiert werden. Behaglichkeitsfeld verwenden Nein • Ja Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 40: Stellgrößenvergleicher

    (nur wenn zyklisch gesendet wird) Ab Änderung von 1% • 2% • 5% • 10% • 20% • 25% (nur wenn bei Änderung gesendet wird) Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 41: Logik

    Logik = 1  Objekt Wert 1 • 0 wenn Logik = 0  Objekt Wert 0 • 1 Wenn der Logikausgang zwei 8 Bit-Objekte sendet: Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 42: Sperrung

    Wert für aktuellen Logikstatus senden (keine Auswahl) Wenn Logik = 1  sende Wert für 1 bei Änderung der Logik auf 1 und zyklisch (keine Auswahl) Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 43: Verknüpfungseingänge Der Und Logik

    Logikeingang 16 invertiert Temperatur-/Feuchtesensor Störung = EIN Temperatur-/Feuchtesensor Störung = AUS CO2-Sensor Störung = EIN CO2-Sensor Störung = AUS Schaltausgang Temperatur 1 Schaltausgang Temperatur 1 invertiert Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 44 Schaltausgang CO2 4 Schaltausgang CO2 4 invertiert CO2-Regler Status Belüftung 1 CO2-Regler Status Belüftung 1 invertiert CO2-Regler Status Belüftung 2 CO2-Regler Status Belüftung 2 invertiert Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 45: Verknüpfungseingänge Der Oder Logik

    Tastendruck verwenden“ auf „Ja“ gestellt sein. Zusätzlich muss bei den Tas- tern eingestellt sein, dass diese zur Temperaturregelung verwendet werden. Dann erscheinen folgende weitere Parameter: Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 46 Wenn Werte (zwei- oder dreizeilig) angezeigt werden, muss der Inhalt der Zeilen defi- niert werden und falls nötig die Eingangsobjekte für externe Werte aktiviert werden. Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 47: Taster

    Folgende Modi können per Taster ausge- Nein • Ja wählt werden: Komfort / Standby / Eco / Gebäudeschutz Ja / Ja / Ja / Nein Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 48: Tasterschnittstelle 1 / 2

    Wenn mit dem Taster umgeschaltet werden soll, wählen Sie die Funktion „Umschal- ter“ und legen Sie fest, ob beim Drücken bzw. Loslassen der Taste umgeschaltet wird. Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 49 Wenn mit der Taste ein fester 8-Bit-Wert gesendet werden soll, wählen Sie die Funktion „8 Bit Wertgeber“ und legen Sie fest, welcher Wert gesendet wird. Busfunktion 8 Bit Wertgeber Wert 0...255 Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 50: Steuermodi Für Antriebssteuerung

    Komfortmodus: Im Komfortmodus lösen kurzes, etwas längeres und langes Drücken des Tasters un- terschiedliche Reaktionen des Antriebs aus. Die Zeitintervalle werden individuell ein- gestellt. Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 51 Der Antrieb fährt sobald der Taster gedrückt wird und stoppt, wenn der Taster losge- lassen wird. Steuermodus Totmannschaltung Verhalten bei Tasterbetätigung: Taster drücken = Auf oder Ab Befehl Taster loslassen = Stopp Befehl Sensor KNX TH-B-UP • ab Software 3.1 • Stand: 11.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 52 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de Technischer Service +49 (0) 70 33 / 30 945-250...
