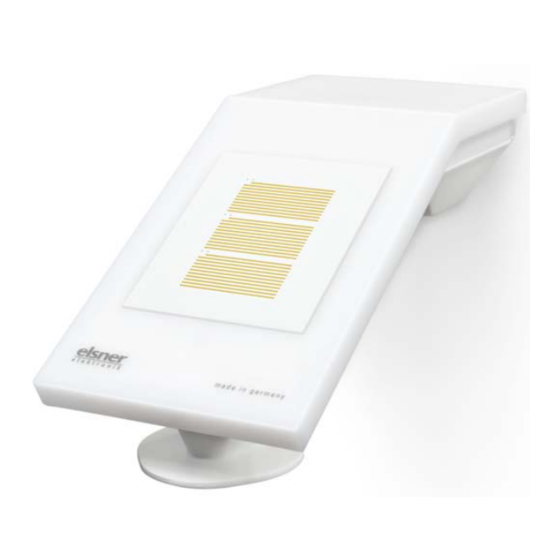

Edelstahl-Schrauben 4×50 mm Rundkopf und Dübel 6×30 mm für Wandmontage. Verwenden Sie Befestigungsmaterial, dass für den Untergrund geeignet ist! 1.1. Technische Daten Gehäuse Kunststoff Farbe Weiß / Transluzent Niederschlags- und Windsensor KNX RW sl • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
Im Innern des Geräts befinden sich ungeschützte spannungs- führende Bauteile. • Die VDE-Bestimmungen beachten. • Alle zu montierenden Leitungen spannungslos schalten und Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten treffen. Niederschlags- und Windsensor KNX RW sl • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
Seite 4
Abb. 1 Das Gerät muss unterhalb, seitlich und fron- tal mindestens 60 cm Abstand zu anderen Elementen (Baukörper, Konstruktionsteile usw.) haben. 60 cm Niederschlags- und Windsensor KNX RW sl • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
Seite 5
Das Gerät muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. 90° Wand oder Mast Abb. 3 Das Gerät muss in der Querrichtung horizon- Horizontale tal (waagerecht) montiert sein. Niederschlags- und Windsensor KNX RW sl • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
2.4. Montage des Sensors ACHTUNG! Schon wenige Tropfen Wasser können die Elektronik des Geräts beschädigen. • Öffnen Sie das Gerät nicht, wenn Wasser (z. B. Regen) eindringen kann. Niederschlags- und Windsensor KNX RW sl • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
Verwenden Sie Befestigungsmaterial (Dübel, Schrauben), dass für den Untergrund ge- eignet ist. Abb. 7 Das Gerät wird mit zwei Schrauben montiert. Brechen Sie die beiden Langlöcher im Gehäu- seunterteil aus. Langlöcher Niederschlags- und Windsensor KNX RW sl • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
Seite 8
Bohrplan bei, der als Schablone verwendet werden kann. Abb. 10 Maße in mm. Technisch bedingte Abweichungen möglich A/B 2× Langloch 8 mm × 5,5 mm Position des Kabeldurchlasses (Gummidichtung) im Gehäuse Niederschlags- und Windsensor KNX RW sl • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
Seite 9
Schließen Sie KNX-Daten (+|-) und Spannung (12…40 V DC, 12…28 V AC, 1|2) an der Anschlussklemme an. Die Klemmenbelegung der Spannungsver- sorgung ist polungsunabhängig. Spannung Niederschlags- und Windsensor KNX RW sl • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
Der Programmier-Taster ist über die Öffnung an der Gehäuseunterseite erreichbar und ca. 15 mm versenkt. Verwenden Sie einen dünnen Gegenstand, um den Taster zu er- reichen, z. B. einen Draht 1,5 mm². Niederschlags- und Windsensor KNX RW sl • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
Bei starker Verschmutzung kann die Funktion des Sensors ein- geschränkt werden. ACHTUNG Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse eindringt. • Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen. Niederschlags- und Windsensor KNX RW sl • Stand: 07.07.2016 • Technische Änderungen und Irrtümer vorbehalten.
