KNX T-Objekt-UP
Temperatursensor
Technische Daten und Installationshinweise
Artikelnummer 70178
D
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elsner KNX T-Objekt-UP
Inhaltszusammenfassung für Elsner KNX T-Objekt-UP
- Seite 1 KNX T-Objekt-UP Temperatursensor Technische Daten und Installationshinweise Artikelnummer 70178 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20 www.elsner-elektronik.de...
-
Seite 2: Technische Daten
60 mm, 42 mm tief) Maße Montageplatte ca. 70 x 70 (B x H, mm) Gewicht ca. 20 g Umgebungstemperatur Betrieb -20…+70°C, Lagerung -55…+150°C Umgebungsluftfeuchtigkeit max. 95% rF, Betauung vermeiden Betriebsspannung KNX-Busspannung Temperatursensor KNX T-Objekt-UP • Stand: 13.01.2014 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 3: Hinweise Zur Installation
Das Gerät bei Beschädigung nicht in Betrieb nehmen. • Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen unbeabsichtigten Betrieb sichern, wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist. Temperatursensor KNX T-Objekt-UP • Stand: 13.01.2014 • Technische Änderungen und Irrtümer vorbehalten. - Seite 4 Temperaturabweichungen durch solche Störquellen müssen in der ETS korrigiert wer- den, um die angegebene Genauigkeit des Sensors zu erreichen (Temperatur-Offset). Der Sensor darf nur in trockenen Innenräumen installiert und betrieben werden. Betauung vermeiden. Temperatursensor KNX T-Objekt-UP • Stand: 13.01.2014 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 5: Aufbau Des Sensors

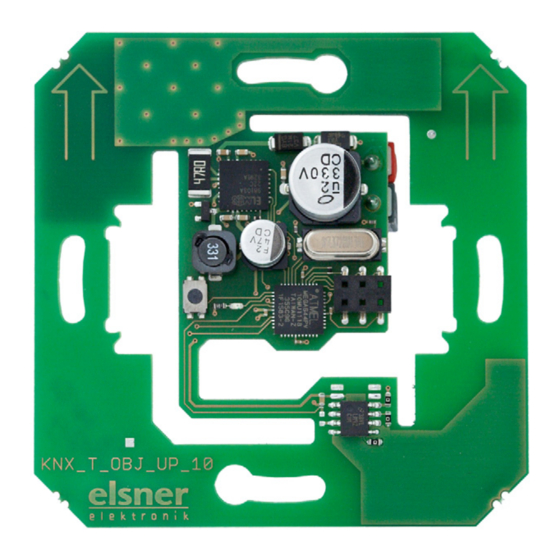

2.3. Aufbau des Sensors 2.3.1. Vorderseite Die Pfeile müssen nach nach OBEN weisen! Abb. 1 Programmier-Taster zum Einler- nen des Geräts Programmier-LED 2.3.2. Rückansicht mit Anschluss Abb. 2 KNX-Klemme BUS +/- Temperatursensor KNX T-Objekt-UP • Stand: 13.01.2014 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 6: Montage Des Sensors
Betauung vermeiden. Nach dem Anlegen der Busspannung befindet sich das Gerät einige Sekunden lang in der Initialisierungsphase. In dieser Zeit kann keine Information über den Bus empfan- gen werden. Temperatursensor KNX T-Objekt-UP • Stand: 13.01.2014 • Technische Änderungen und Irrtümer vorbehalten.
