24 V DC-Modell
Installation und Inbetriebnahme
Achtung Netzspannung!
Die VDE-Bestimmungen sind zu beachten.
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Regensensors KNX R
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden. Schalten Sie
alle zu montierenden Leitungen spannungslos und treffen Sie Sicherheitsvorkehrungen
gegen unbeabsichtigtes Einschalten.
Der Regensensor ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt jeg-
licher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Beschädi-
gungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der
Lieferant davon in Kenntnis zu setzen.
Der Regensensor darf bei Beschädigung nicht in Betrieb
genommen werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist, so ist
das Gerät außer Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern.
4 Regensensor KNX R • Stand 01.07.2009 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

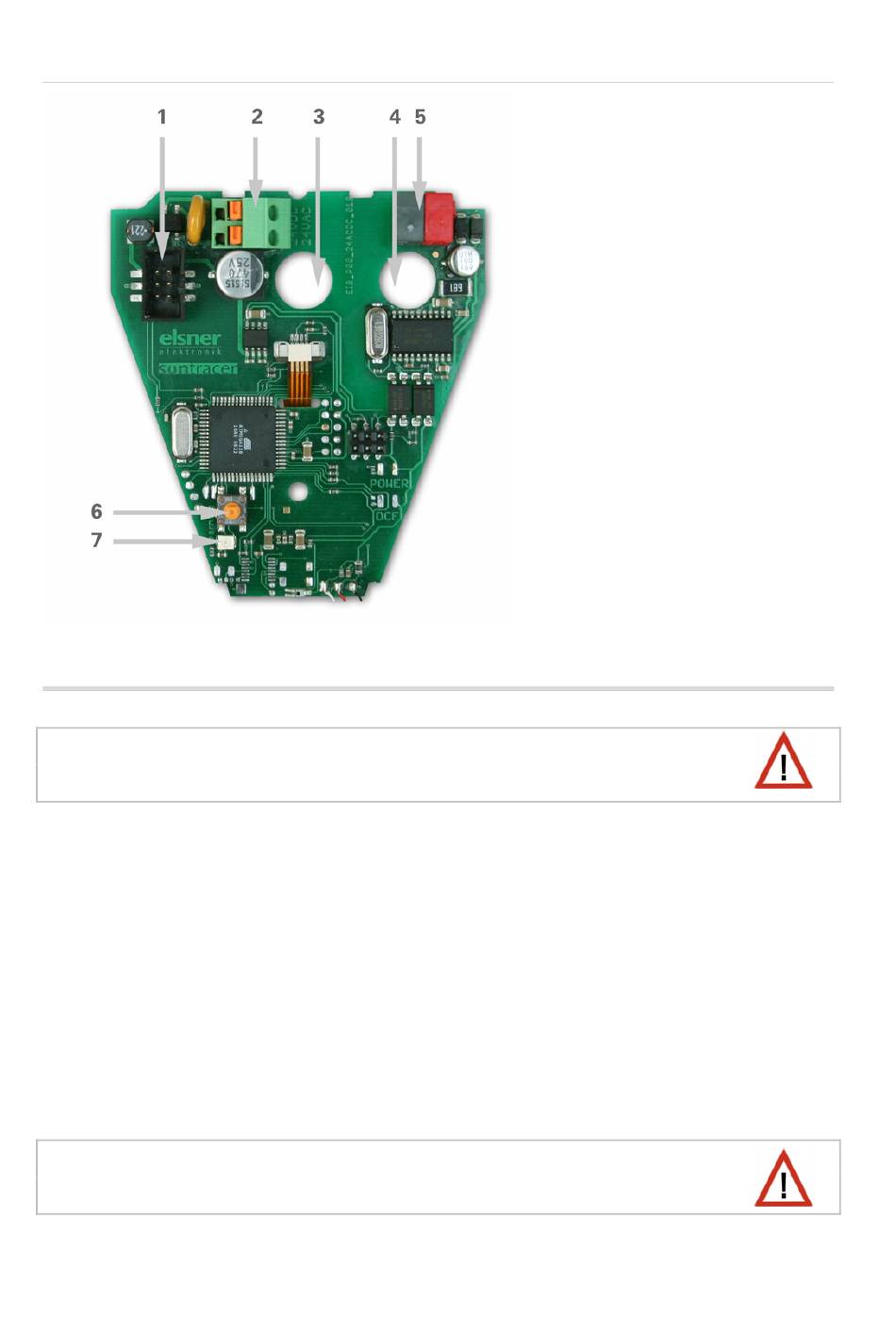

Abb. 2
1 Steckplatz für Kabelverbindung
zum Niederschlagssensor im
Gehäusedeckel
2 Federkraftklemme Spannungs-
versorgung (24 V DC/20 V AC),
geeignet für Massivleiter bis 1,5
mm² oder feindrahtige Leiter
3 Öffnung für Kabel
Spannungsversorgung
4 Öffnung für Bus-Leitung
5 KNX-Klemme +/-
6 Programmier-Taster zum
Einlernen des Geräts
7 Programmier-LED
