KNX R sl
Niederschlagssensor
Technische Daten und Installationshinweise
Artikelnummer 70159
D
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de
Inhaltsverzeichnis
Verwandte Anleitungen für Elsner KNX R sl
Inhaltszusammenfassung für Elsner KNX R sl
- Seite 1 KNX R sl Niederschlagssensor Technische Daten und Installationshinweise Artikelnummer 70159 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20...
-
Seite 2: Technische Daten

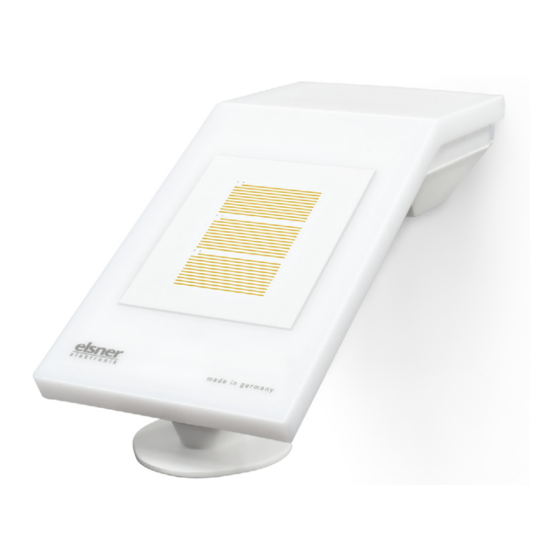

Zur Verfügung stehen zwei Schaltausgänge, UND-Logik-Gatter und ODER- Logik-Gatter. Multifunktions-Module verändern Eingangsdaten bei Bedarf durch Be- rechnungen, Abfrage einer Bedingung oder Wandlung des Datenpunkttyps. Im kompakten Gehäuse des KNX R sl sind Sensorik, Auswerteelektronik und die Elek- tronik der Bus-Ankopplung untergebracht. Funktionen: •... -
Seite 3: Hinweise Zur Installation
Das Gerät bei Beschädigung nicht in Betrieb nehmen. • Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen unbeabsichtigten Betrieb sichern, wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist. Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten. - Seite 4 60 cm Abstand zu anderen Elementen (Baukörper, Konstruktionsteile usw.) haben. 60 cm Abb. 2 Das Gerät muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. 90° Wand oder Mast Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 5: Aufbau Des Geräts
2.4. Montage des Sensors ACHTUNG! Schon wenige Tropfen Wasser können die Elektronik des Geräts beschädigen. • Öffnen Sie das Gerät nicht, wenn Wasser (z. B. Regen) eindringen kann. Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 6: Montagevorbereitung
Verwenden Sie Befestigungsmaterial (Dübel, Schrauben), dass für den Untergrund ge- eignet ist. Abb. 7 Das Gerät wird mit zwei Schrauben montiert. Brechen Sie die beiden Langlöcher im Gehäu- seunterteil aus. Langlöcher Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten. - Seite 7 Bohrplan bei, der als Schablone verwendet werden kann. Abb. 10 Maße in mm. Technisch bedingte Abweichungen möglich A/B 2× Langloch 8 mm × 5,5 mm Position des Kabeldurchlasses (Gummidichtung) im Gehäuse Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 8 Abb. 13 Schließen Sie KNX-Daten (+|-) und Spannung (12…40 V DC, 12…28 V AC, 1|2) an der Anschlussklemme an. Die Klemmenbelegung der Spannungsver- sorgung ist polungsunabhängig. Spannung Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 9: Montage Abschließen
Der Programmier-Taster ist über die Öffnung an der Gehäuseunterseite erreichbar und ca. 15 mm versenkt. Verwenden Sie einen dünnen Gegenstand, um den Taster zu er- reichen, z. B. einen Draht 1,5 mm². Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 10: Wartung
Bei starker Verschmutzung kann die Funktion des Sensors ein- geschränkt werden. ACHTUNG Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse eindringt. • Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen. Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten. - Seite 11 Wartung Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 12 Wartung Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
