Ansicht der Rückwand und Bohrplan

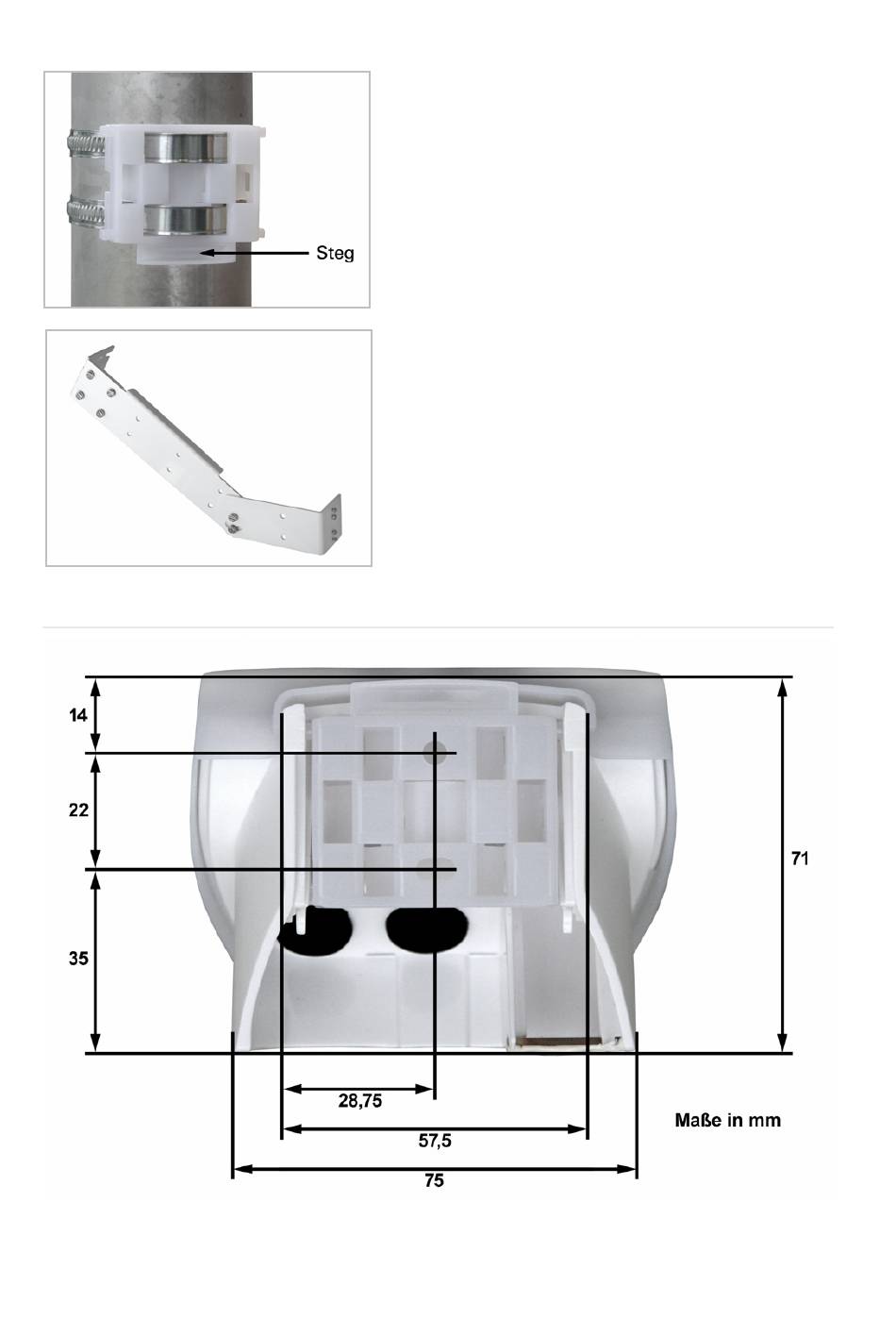

Abb. 10a: Bemaßung Gehäuserückseite mit Halter, technisch bedingte Abweichungen
möglich
6 Regensensor KNX R • Stand 01.07.2009 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.
Abb. 6: Bei Mastmontage: geschwungene Seite
zum Mast, Steg nach unten.
Abb. 7: Als ergänzendes, optionales Zubehör
ist ein Gelenk-Ausleger für die flexible Wand-,
Mast- oder Balkenmontage der Wetterstation bei
Elsner Elektronik erhältlich.
