Elsner KNX RW Technische Daten Und Installationshinweise

D
KNX RW
Regen-/Windsensor
Technische Daten und Installationshinweise
Artikelnummern 70126 (230 V), 70127 (24 V)
1. Beschreibung

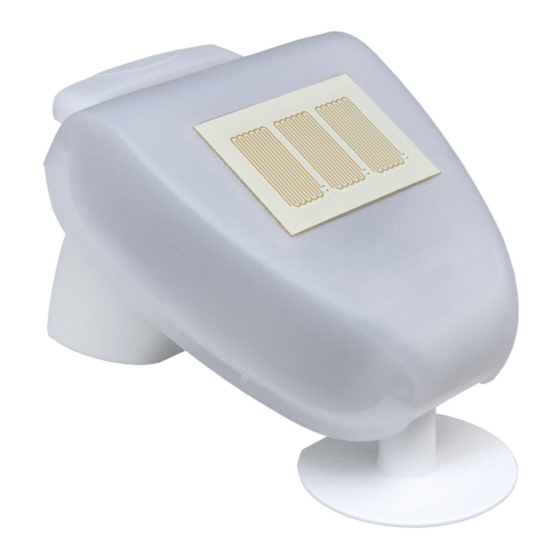

Der Regen-/Windsensor KNX RW erfasst Niederschlag und Windgeschwindig-
keit und übergibt Status und Wert an das KNX-System. Zur Verfügung stehen vier
Schaltausgänge mit drei einstellbaren Grenzwerten sowie zusätzliche UND- und
ODER-Logik-Verknüpfungen. Sensorik, Auswerteelektronik und Bus-Koppler sind
in einem kompakten Gehäuse untergebracht.
Funktionen:
• Niederschlagserkennung: Die Sensorfläche ist beheizt, so dass nur
Tropfen und Flocken als Niederschlag erkannt werden, nicht aber Nebel
oder Tau. Hört es auf zu regnen oder zu schneien, ist der Sensor schnell
wieder trocken und die Niederschlagsmeldung endet
• Windmessung: Die Windstärkemessung erfolgt elektronisch und somit
geräuschlos und zuverlässig, auch bei Hagel, Schnee und
Minustemperaturen. Auch Luftverwirbelungen und aufsteigende Winde im
Bereich des Sensors werden erfasst
• 4 Schaltausgänge (Kommunikationsobjekte), davon 3 mit
einstellbaren Grenzwerten (Grenzwerte werden wahlweise per Parameter
oder über Kommunikationsobjekte gesetzt)
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für
die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge
(in Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden.
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menü-
bereich „Service" zum Download bereit.
1.1. Lieferumfang
• Sensor mit kombinierter Wand-/Masthalterung
• 2x Edelstahl-Montageband für Mastmontage
1.2. Technische Daten
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage Aufputz
Schutzart IP 44
Maße ca. 96 × 77 × 118 (B × H × T, mm)
Gewicht 230 V AC-Modell ca. 240 g,
24 V DC-Modell ca. 170 g
Umgebungstemperatur Betrieb -30...+50°C, Lagerung -30...+70°C
Betriebsspannung Erhältlich für 230 V AC oder für 24 V DC (20 V
AC).
Ein passendes Netzgerät kann bei Elsner Elekt-
ronik bezogen werden.
Leitungsquerschnitt Massivleiter bis 1,5 mm² oder feindrahtige Lei-
ter
Strom 230 V AC-Modell max. 20 mA,
24 V DC-Modell max. 100 mA,
Restwelligkeit 10%
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 254
Zuordnungen max. 255
Kommunikationsob- 81
jekte
Heizung Regensensor ca. 1,2 W (230 V und 24 V)
Messbereich Wind 0...70 m/s
Auflösung (Wind) <10% des Messwerts
Genauigkeit (Wind) ±25% bei 0...15m/s bei Anströmwinkel 45°,
Mastmontage
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf mechanische Beschädigun-
gen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lie-
ferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in
montiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahme-
arbeiten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Wählen Sie eine Montageposition am Gebäude, wo Niederschlag und Wind unge-
hindert von den Sensoren erfasst werden können. Es dürfen keine Konstruktions-
teile über dem Sensor angebracht sein, von denen noch Wasser auf die Sensorflä-
chen tropfen kann, nachdem es bereits aufgehört hat zu regnen oder zu schneien.
Um das Gerät herum muss mindestens 60 cm Freiraum belassen werden. Dadurch
wird eine korrekte Windmessung ohne Luftverwirbelungen ermöglicht. Zugleich
verhindert der Abstand, dass Spritzwasser (abprallende Regentropfen) oder
Schnee (Einschneien) die Messung beeinträchtigt. Auch Vogelbiss wird vorge-
beugt.
Wand
oder
Mast
Horizontale
2.3. Montage des Sensors
2.3.1. Montage des Halters
Der Sensor beinhaltet einen kombinierten Wand-/Masthalter, der bei Lieferung mit
Klebestreifen an der Gehäuserückseite befestigt ist. Befestigen Sie den Halter
senkrecht an Wand oder Mast.
Regen-/Windsensor KNX RW • Stand: 22.07.2019 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Regen-/Windsensor KNX RW
Abb. 1
Der Sensor muss unterhalb, seitlich,
und frontal mindestens 60 cm Ab-
stand zu anderen Elementen (Baukör-
per, Konstruktionsteile usw.) haben.
60 cm
Abb. 2
Der Sensor muss an einer senkrechten
Wand (bzw. einem Mast) angebracht
werden.
Abb. 3
Der Sensor muss in der Querrichtung
horizontal (waagerecht) montiert sein.
Abb. 4
Bei Wandmontage: ebene Seite zur
Steg
Wand, halbmondförmiger Steg nach
oben.
Abb. 5
Bei Mastmontage: geschwungene Seite
zum Mast, Steg nach unten.
Steg
Abb. 6
Als ergänzendes, optionales Zubehör
sind verschiedene Ausleger für die fle-
xible Wand-, Mast- oder Balkenmontage
des Sensors bei Elsner Elektronik erhält-
lich.
Beispiel für den Einsatz eines Auslegers:
Der Sensor lässt sich durch die Kugelge-
lenke in die optimale Position drehen.
Abb. 7
Beispiel für den Einsatz eines Auslegers:
Montage an einem Mast mit Schnecken-
gewinde-Schellen
2.3.2. Ansicht der Rückwand und Bohrplan
Abb. 8 a+b
Bohrplan.
Bemaßung Gehäuse-
rückseite mit Halter,
Maße in mm. Tech-
nisch bedingte Abwei-
chungen möglich.
Langloch 7,5 x 5 mm
2.3.3. Vorbereitung des Sensors
Deckel entrasten und
nach oben abnehmen
Abb. 9
1 Verschraubung Deckel
(230 V-Gerät)
2 Deckel mit Regensen-
sor
3 Rasten des Deckels
4 Gehäuse-Unterteil
Der Deckel des Regen-/Windsensors ist am unteren Rand rechts und links einge-
rastet (siehe Abb.). Der Deckel des 230 V-Modells ist zusätzlich oben verschraubt.
Nehmen Sie den Deckel ab. Gehen sie sorgfältig vor, um die Kabelverbindung zwi-
schen der Platine im Unterteil und dem Regensensor im Deckel nicht abzureißen
(beim 230 V AC-Modell gelötete Kabelverbindung, beim 24 V DC-Modell Kabel mit
Stecker).
Führen Sie die Kabel für Spannungsversorgung und Busanschluss durch die Gum-
midichtungen an der Unterseite des Regen-/Windsensors und schließen Span-
nung L/N und Bus +/- an die dafür vorgesehenen Klemmen an.
1
1
2
3
4
