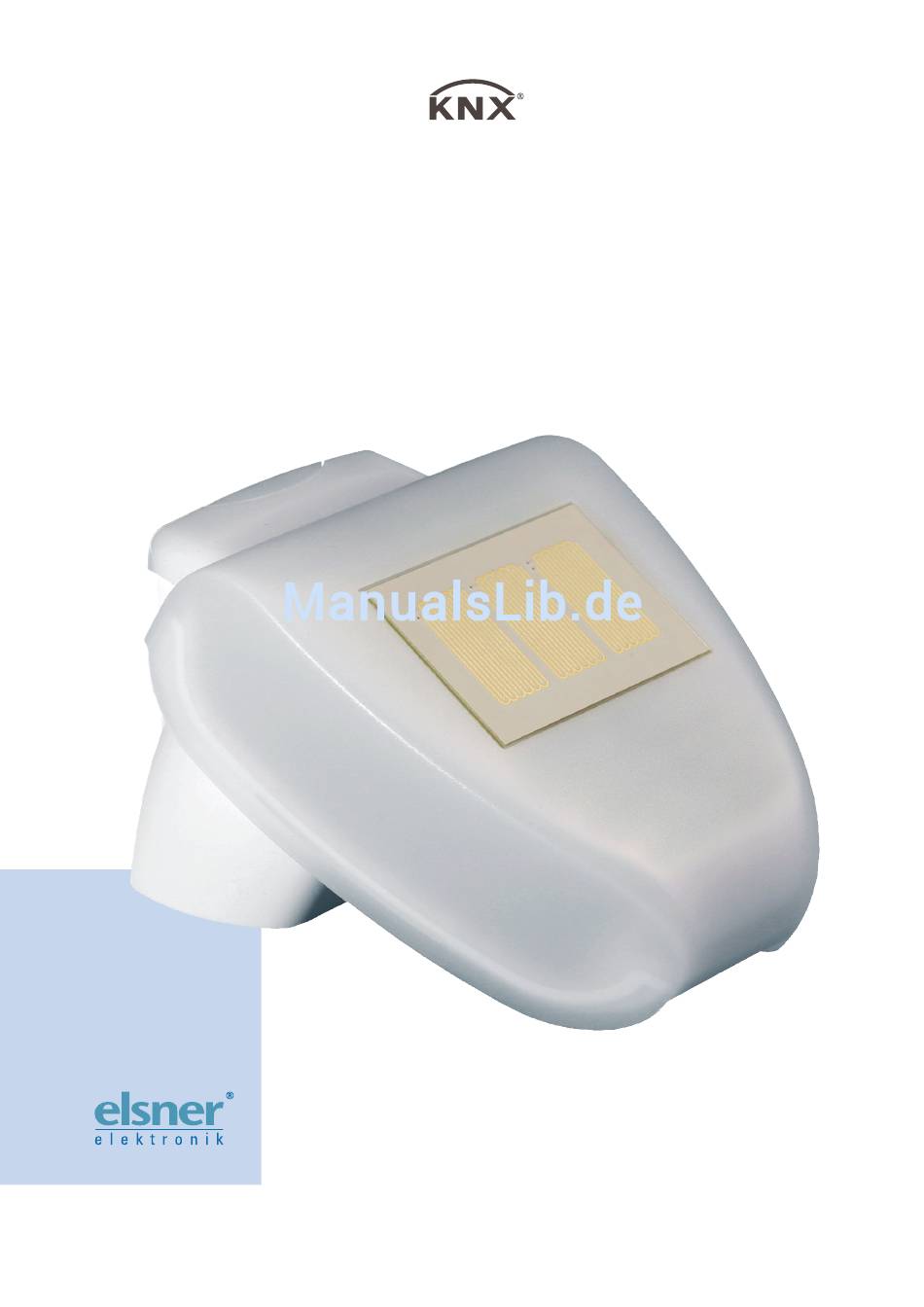

  • Seite 1 Regensensor KNX R Installation und Einstellung...

  • Seite 2: Inhaltsverzeichnis

    Regensensor KNX R • ab Softwareversion 1.00, ETS-Programmversion 1.1 • Stand: 16.01.2008. Irrtümer vorbehalten. Technische Änderungen vorbehalten. Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 • D-75391 Gechingen • Deutschland Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20...

  • Seite 3: Produktbeschreibung

    230 V AC-Modell: 230 V AC 24 V DC-Modell: 24 V DC oder 20 V AC Ein passendes Netzgerät für 20 V AC kann bei Elsner Elektronik bezogen werden. Strom: 230 V AC-Modell: max. 20 mA, Restwelligkeit 10% 24 V DC-Modell: max.
  • Seite 4 Zur Beurteilung des Produkts hinsichtlich elektromagnetischer Verträglichkeit wurden folgende Normen herangezogen: Störaussendung: EN 60730-1:2000 Abschnitt EMV (23, 26, H23, H26) (Grenzwertklasse: B) EN 50090-2-2:1996-11 + A1:2002-01 (Grenzwertklasse: B) EN 61000-6-3:2001 (Grenzwertklasse: B) Störfestigkeit: EN 60730-1:2000 Abschnitt EMV (23, 26, H23, H26) EN 50090-2-2:1996-11 + A1:2002-01 EN 61000-6-1:2004 Das Produkt wurde von einem akkreditierten EMV-Labor entsprechend den oben...

  • Seite 5: Aufbau Der Platine

    Aufbau der Platine 230 V AC-Modell Abb. 1 Kabelverbindung zum Niederschlagssensor im Gehäusedeckel Öffnung für Kabel Spannungsversorgung Federkraftklemme Spannungsversorgung (230 V AC), geeignet für Massivleiter bis 1,5 mm² oder feindrahtige Leiter Öffnung für Bus-Leitung KNX-Klemme +/- Programmier-Taster zum Einlernen des Geräts Programmier-LED...

  • Seite 6: 24 V Dc-Modell

    24 V DC-Modell Abb. 2 Steckplatz für Kabelverbindung zum Niederschlagssensor im Gehäusedeckel Federkraftklemme Spannungsversorgung (24 V DC/20 V AC), geeignet für Massivleiter bis 1,5 mm² oder feindrahtige Leiter Öffnung für Kabel Spannungsversorgung Öffnung für Bus-Leitung KNX-Klemme +/- Programmier-Taster zum Einlernen des Geräts Programmier-LED...

  • Seite 7: Installation Und Inbetriebnahme

    Zustand und nach Abschluss aller Installations- und Inbetriebnahme- arbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanleitung ist Elsner Elektronik nicht haftbar. Standort Wählen Sie eine Montageposition am Gebäude, wo Niederschlag ungehindert von den Sensoren erfasst werden kann.

  • Seite 8: Montage Des Halters

    Abb. 3 Der Regensensor muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. Abb. 4 Der Regensensor muss in der Querrichtung hori- zontal (waagerecht) montiert sein. Montage des Halters Der Regensensor beinhaltet einen kombinierten Wand-/Masthalter. Der Halter ist bei Lieferung mit Klebestreifen an der Gehäuserückseite befestigt.

  • Seite 9: Ansicht Der Rückwand Und Bohrplan

    Ansicht der Rückwand und Bohrplan Abb. 7a Bemaßung Gehäuserückseite mit Halter, technisch bedingte Abweichungen möglich Abb. 7b Bohrplan...

  • Seite 10: Vorbereitung Des Regensensors

    Vorbereitung des Regensensors Abb. 8 Der Deckel des Regensensors ist am unteren Rand rechts und links eingerastet (siehe Abb. 8). Nehmen Sie den Deckel ab. Gehen sie sorgfältig vor, um die Kabelverbindung zwischen der Platine im Unterteil und dem Regensensor im Deckel nicht abzureißen (beim 230 V AC-Modell gelötete Kabelverbindung, beim 24 V DC-Modell Kabel mit Stecker).

  • Seite 11: Hinweise Zur Installation

    Abb. 10 Schieben Sie das Gehäuse von oben in den montierten Halter. Die Zapfen des Halters müssen dabei in den Schienen des Gehäuses einrasten. Zum Abnehmen lässt sich der Regensensor nach oben gegen den Widerstand der Rasten wieder aus dem Halter herausziehen. Hinweise zur Installation Öffnen Sie das Gerät nicht, wenn Wasser (Regen) eindringen kann: Schon wenige Tropfen könnten die Elektronik beschädigen.

  • Seite 12: Übertragungsprotokoll

    Übertragungsprotokoll Abkürzungen EIS-Typen: EIS 1 Schalten 1/0 EIS 6 8 Bit Wert Flags: Kommunikation Lesen Schreiben Ü Übertragen Auflistung aller Kommunikationsobjekte Nr. Name Funktion EIS-Typ Flags Regen Schaltausgang K L Ü UND Logik 1 Schaltausgang K L Ü UND Logik 1 8 Bit Ausgang A K L Ü...
  • Seite 13 Nr. Name Funktion EIS-Typ Flags ODER Logik 4 8 Bit Ausgang A K L Ü ODER Logik 4 8 Bit Ausgang B K L Ü Logikeingang 1 Eingang K L S Logikeingang 2 Eingang K L S Logikeingang 3 Eingang K L S Logikeingang 4 Eingang...

  • Seite 14: Einstellung Der Parameter

    Einstellung der Parameter Allgemeine Einstellungen Schaltausgang ist bei Regen 0 • 1 Schaltausgang sendet nicht • bei Änderung • bei Änderung auf 1 • bei Änderung auf 0 • bei Änderung und zyklisch • bei Änderung auf 1 und zyklisch • bei Änderung auf 0 und zyklisch •...
  • Seite 15 UND Logik: -------------------------------- Logik 1 / 2 / 3 / 4 nicht aktiv • aktiv Sendeverzögerung der Schaltausgänge 5 s … 2 h nach Power Up und Programmierung ODER Logik: -------------------------------- Logik 1 / 2 / 3 / 4 nicht aktiv • aktiv Sendeverzögerung der Schaltausgänge 5 s …...

  • Seite 16: Und Logik 1 / 2 / 3 / 4

    UND Logik 1 / 2 / 3 / 4 1. / 2. / 3. / 4. Eingang nicht verwenden • sämtliche Schalt- ereignisse, die der Regensensor zur Verfügung stellt (siehe „Verknüpfungs- eingänge der UND Logik“) Logikausgang sendet nicht • ein 1 Bit-Objekt • zwei 8 Bit-Objekte Wenn „Logikausgang sendet ein 1 Bit-Objekt“...
  • Seite 17 Wenn „Logikausgang sendet zwei 8 Bit-Objekte“ gewählt wurde: wenn Logik = 1 ! Objekt A Wert 0 … 255 wenn Logik = 0 ! Objekt A Wert 0 … 255 wenn Logik = 1 ! Objekt B Wert 0 … 255 wenn Logik = 0 ! Objekt B Wert 0 …...

  • Seite 18: Verknüpfungseingänge Der Und Logik

    Verknüpfungseingänge der UND Logik nicht verwenden Kommunikationsobjekt Logikeingang 1 Kommunikationsobjekt Logikeingang 1 invertiert Kommunikationsobjekt Logikeingang 2 Kommunikationsobjekt Logikeingang 2 invertiert Kommunikationsobjekt Logikeingang 3 Kommunikationsobjekt Logikeingang 3 invertiert Kommunikationsobjekt Logikeingang 4 Kommunikationsobjekt Logikeingang 4 invertiert Kommunikationsobjekt Logikeingang 5 Kommunikationsobjekt Logikeingang 5 invertiert Kommunikationsobjekt Logikeingang 6 Kommunikationsobjekt Logikeingang 6 invertiert Kommunikationsobjekt Logikeingang 7...
  • Seite 19 Wenn „Logikausgang sendet ein 1 Bit-Objekt“ gewählt wurde: wenn Logik = 1 ! Objekt Wert 1 • 0 wenn Logik = 0 ! Objekt Wert 1 • 0 Kommunikationsobjekt bei Änderung der Logik • ODER Logik 1 sendet bei Änderung der Logik auf 1 • bei Änderung der Logik auf 0 •...

  • Seite 20: Verknüpfungseingänge Der Oder Logik

    Kommunikationsobjekte bei Änderung der Logik • ODER Logik 1 A und B senden bei Änderung der Logik auf 1 • bei Änderung der Logik auf 0 • bei Änderung der Logik und zyklisch • bei Änderung der Logik auf 1 und zyklisch •...
