alpha innotec SWC Betriebsanleitung Seite 40

SWCV 62(H)(K)3
40
L
11
N
PE
A2 A1
4
5
6
14
15
16
7
8
9
Technische Änderungen vorbehalten | 83057000cDE – Originalbetriebsanleitung | ait-deutschland GmbH

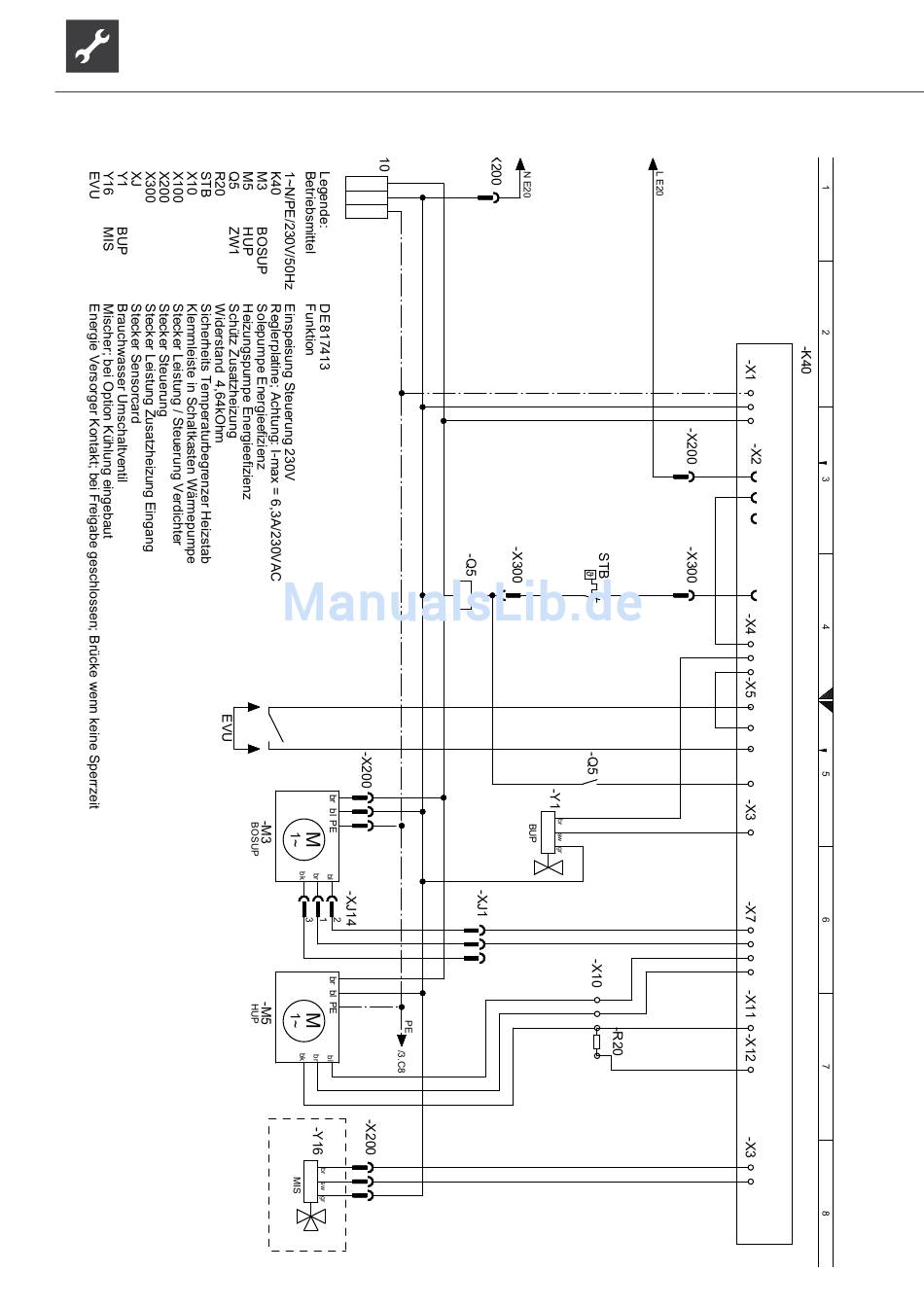

Stromlaufplan 2/3
10
2 1
8 7
13 14
1
2
3
4
PE
N
L
OUT4
IN2
OUT1
OUT6
L..
L..
L..
L..
IN4
IN5
IN7
OUT17
M1
PWM1
M2
PWM2
AI3
AO1
OUT14
OUT13
