Před každým ventilovým
magnetem musí být jako zkratová
ochrana předřazena pojistka
odpovídající jeho jmenovitému
proudu (max. trojnásobek
jmenovitého proudu podle
DIN 41571 nebo IEC 60127-
2-1), resp. motorový jistič se
zkratovým vypínáním a teplotním
rychlovypínáním (nastavení
podle jmenovitého proudu). Tato
pojistka může být instalována
v příslušném napájecím zařízení
nebo předřazena samostatně.
Jisticí jmenovité napětí musí být
stejné nebo větší než uvedené
jmenovité napětí magnetu. Vypínací
schopnost pojistné sady musí být
stejná nebo větší než maximální
schválený zkratový proud na místě
instalace (obvykle 1 500 A).

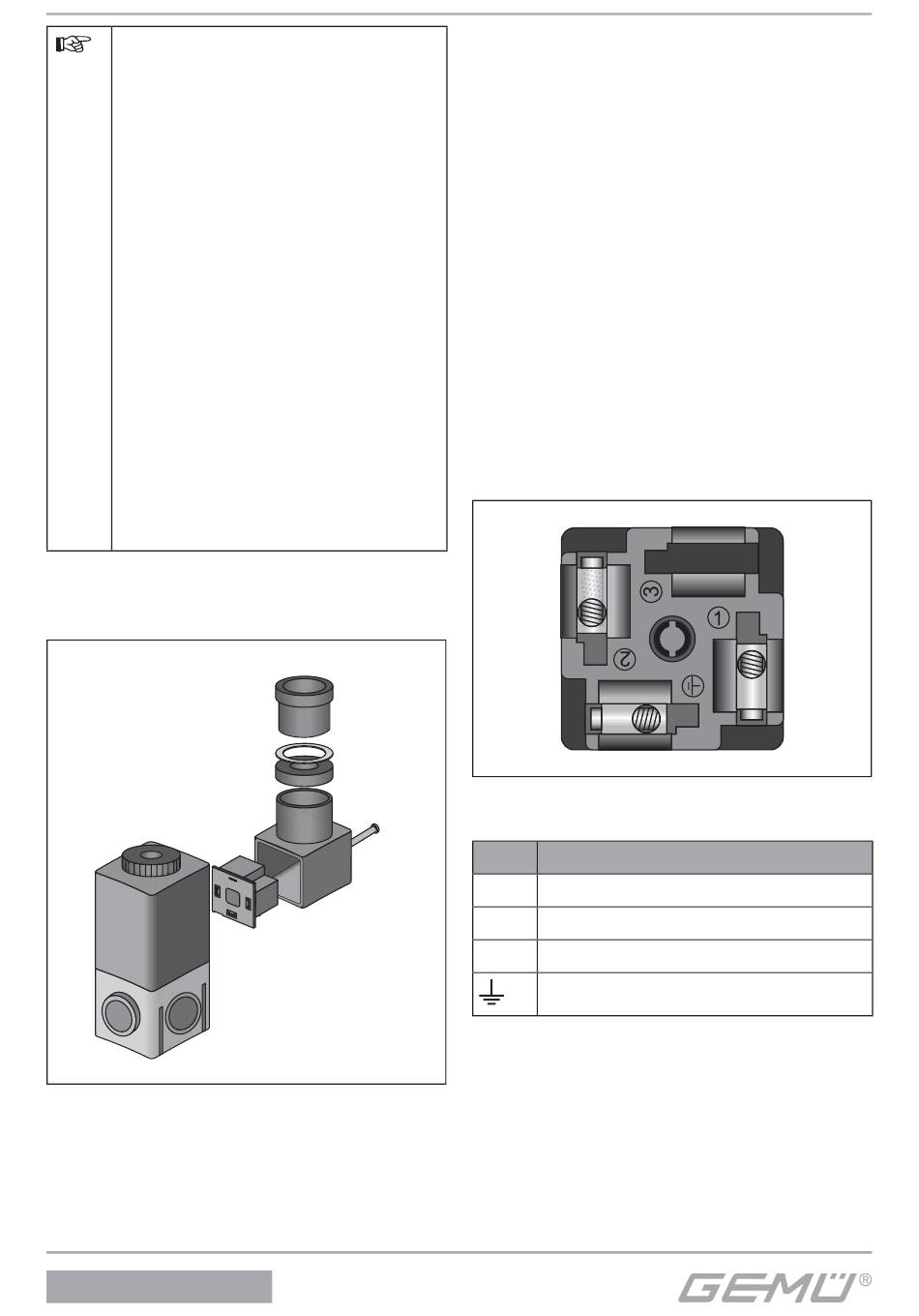

Zásuvka zařízení tvaru A
(DIN EN 175301-803)
Elektrické připojení zásuvky zařízení
0322, 0324, 0326
6
4
5
1
2
3
1.
Odpojte zařízení od napětí.
2.
Vyšroubujte centrální šroub 1.
3.
Konektor 2 s blokem svorek 3 odtáhněte
od hnacího prvku.
4.
Blok svorek 3 vytlačte opatrně
z konektoru 2.
5.
Vyšroubujte vstup kabelu 6.
6.
Vyjměte přítlačný kroužek 4 a těsnicí
kroužek 5.
7.
Kabel prostrčte vstupem kabelu 6,
přítlačným kroužkem 4, těsnicím
kroužkem 5 a konektorem 2.
8.
Připojte kabel.
9.
Blok svorek 3 opět nasaďte do
konektoru 2, až slyšitelně zaklapne.
10. Konektor 2 s centrálním šroubem 1
přišroubujte k hnacímu prvku (max.
0,3 Nm).
11. Uzavřete vstup kabelu 6.
Zadní strana bloku svorek
Poz.
Název
1
Napájecí napětí
2
Napájecí napětí
3
neobsazeno
Zemnění
25/32
