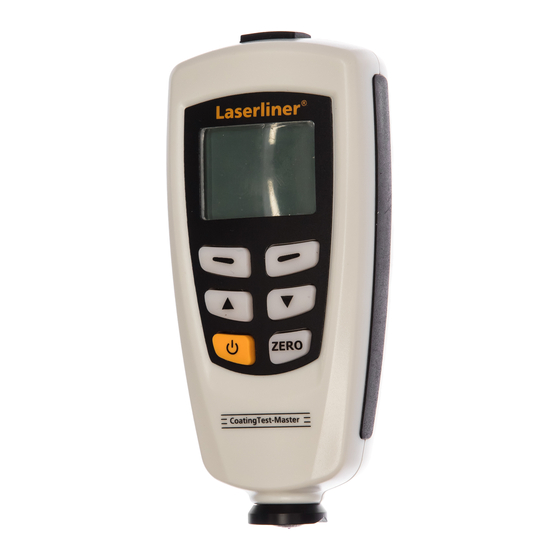

LaserLiner CoatingTest-Master Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. LaserLiner Anleitungen
  4. Messgeräte
  5. CoatingTest-Master
  6. Bedienungsanleitung

LaserLiner CoatingTest-Master Bedienungsanleitung

Schichtdickenmessgerät
Vorschau ausblenden Andere Handbücher für CoatingTest-Master:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
CoatingTest-Master
DE
02
GB
14
NL
26
38
DK
50
FR
62
ES
IT
74
PL
86
98
FI
110
PT
122
SE
134
NO
TR
146
RU
158
170
UA
182
CZ
194
EE
206
LV
LT
218
RO
230
242
BG
254
GR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LaserLiner CoatingTest-Master

Inhaltszusammenfassung für LaserLiner CoatingTest-Master

  • Seite 1 CoatingTest-Master...
  • Seite 2 Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent- haltenen Anweisungen. Diese Unterlagen gut aufbewahren. Funktion / Verwendung Das Schichtdickenmessgerät dient zur zerstörungsfreien Messung von Beschichtungsstärken nach dem magnetischen Induktions- bzw. Wirbel- stromprinzip.

  • Seite 3: Einlegen Der Batterien

    CoatingTest-Master Einlegen der Batterien ON/OFF Batteriefach öffnen und Batterie gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten. 2 sec 2 x AAA, 1,5 V Menüsteuerung Die Funktionen und Einstellungen im Mess- gerät sind über das Menü zu Steuern. Durch Drücken der Taste „Menü“...
  • Seite 4 Optionen Messmodus Einzelmodus: jede einzelne Messung wird durch ein akustisches Signal bestätigt und zwischenge- Measure speichert. mode Dauermodus: kontinuierliche Messung und Speicherung Arbeitsmodus Direkt: für schnelle Messungen. 80 Messungen können gespeichert werden, allerdings gelöscht, sobald das Gerät ausgeschaltet oder in den Working Gruppenmodus gewechselt wird.

  • Seite 5: Statistische Anzeige

    Displaybeleuchtung Ein/Aus Backlight LCD Statistik-Anzeige (Anzeige Messmodus) Mittelwert Maximum Statistic Minimum Standardabweichung Automatische Abschaltung Auto Aktivieren: Abschaltung nach 2 Minuten inaktivität. power Deaktivieren Statistische Anzeige Statistische Auswertung und Anzeige der Messwerte innerhalb des ausge- wählten Messmodus (Direktmodus oder Gruppenmodus 1-4) Mittelwert Minimumwert Maximumwert...
  • Seite 6 Grenzwertfunktion Grenzwerteinstellung Einstellung für die Über- bzw. Unterschreitung von Messwerten. Messwerte die außerhalb der Grenzwerte liegen, werden mit einem Warnton signalisiert. Diese Einstellung kann für beide Messmodi (Direkt-, Gruppenmodus) vor, während oder nach Limit einer Messreihe eingestellt werden. setting Obererer Grenzwert (High limit): Warnton bei Überschreitung Unterer Grenzwert (Low limit): Warnton bei Unterschreitung...

  • Seite 7: Löschen / Speicher Zurücksetzen

    CoatingTest-Master Löschen / Speicher zurücksetzen Aktuelle Daten Mit dieser Option wird der letzte gemessene Current Wert gelöscht. Die Statistik wird aktualisiert. data Alle Daten löschen Mit dieser Option lassen sich alle Daten in dem All data jeweiligen Arbeitsmodus löschen. Gruppendaten löschen Diese Option löscht zusätzlich zur Funktion „Alle...

  • Seite 8: Kalibrierungsmodus Starten

    Messwertanzeige Messwertanzeige Alle Messwerte des jeweiligen Modus (Direkt- Measure oder Gruppenmodus) können hier einzeln abge- view rufen werden. Kalibrierungsmodus starten Kalibrierung Mit dieser Funktion ist der Kalibrierungsmodus zu aktivieren. Kalibrierungmodus deaktivieren (disable) Calibra- Kalibrierungmodus aktivieren (enable) tion Nullpunktkalibrierung NFe löschen Nullpunktkalibrierung Fe löschen...

  • Seite 9: Nullpunktkalibrierung

    CoatingTest-Master Nullpunktkalibrierung Das Gerät wie in Kapitel 9 beschrieben in den Kalibrierungsmodus schal- ten und so lange die Taste „ESC“ drücken, bis der Messmodus im Display erscheint. Folgende Displayanzeigen, die Kalibrierung betreffend, können angezeigt werden: keine Ein- oder Zweipunktkalibrierung vorhanden...

  • Seite 10: Einpunktkalibrierung

    Einpunktkalibrierung Die Einpunktkalibrierung wird empfohlen bei Messungen mit sehr dünnen Beschich- tungsstärken. Das Gerät wie in Kapitel 9 beschrieben in den Kalibrierungsmodus schalten und so lange die Taste „ESC“ drücken, bis der Messmodus im Display erscheint. Um eine Einpunktkalibrierung vorzunehmen sind folgende Schritte durchzuführen: 1.

  • Seite 11: Auf Werkseinstellung Zurücksetzen

    CoatingTest-Master Auf Werkseinstellung zurücksetzen Um sämtliche Messwerte, Einstellungen und Kalibrie- rungswerte zu löschen, kann das Messgerät auf die Werkseinstellungen zurückgesetzt werden. Folgende Schritte sind durchzuführen: 1. Messgerät ausschalten 2. Gleichzeitiges Drücken der Tasten „ON/OFF“ und „ZERO“. 3. „ON/OFF“ los lassen und „ZERO“ gedrückt halten 4.

  • Seite 12: Datenübertragung Per Usb

    Err 7 Fehler bei der Schichstärke Bei wiederkehrenden Fehlermeldungen wenden Sie sich an Ihren Fachhändler oder den Laserliner-Service. Datenübertragung per USB Die auf der CD mitgelieferte Software ermöglicht es, die aufgezeichneten Daten auf den PC zu übertragen und zur weiteren Bearbeitung und Dokumentation zu nutzen.

  • Seite 13: Technische Daten

    CoatingTest-Master Technische Daten Sensor Magnetische Funktionsprinzip Wirbelstrom Induktion Messbereich 0…1250 μm 0…1250 μm 0…850 μm / 0…850 μm / Genauigkeit ± (3% +1 μm), ± (3% +1 μm), 850…1250 μm / (±5%) 850…1250 μm / (±5%) Minimum Biegeradius 1,5 mm...
  • Seite 14 Read the operating instructions and the enclosed brochure „Guarantee and additional notices“ completely. Follow the instructions they contain. Safely keep these documents for future reference. Function/Application The coating thickness measurement device is used for the non-destructive measurement of coating thicknesses based on the magnetic induction princi- ple or eddy current principle.
  • Seite 15 CoatingTest-Master Inserting the batteries ON/OFF Open battery compartment and insert batteries corresponding to installation symbols. Ensure correct polarity. 2 sec 2 x AAA, 1,5 V Menu control The functions and settings of the measu- ring device must be controlled through the menu.
  • Seite 16 Options Measuring mode Individual mode: each measurement is con rmed Measure by an acoustic signal and stored temporarily. mode Permanent mode: continuous measuring and storing Working mode Direct: for quick measurements. Can save 80 measurements. However, the measurements are deleted when the device is turned off or swit- ched to group mode.
  • Seite 17 CoatingTest-Master Display lighting ON/OFF Backlight LCD statistic display (display measuring mode) Average Maximum Statistic Minimum Standard deviation Auto Power Off Auto Activate: power Auto switch-off after 2 minutes of inactivity. Deactivate Statistical display Statistical display and display of measure- ments within the selected measuring...
  • Seite 18 Limit function Limit setting Setting for exceeding or falling below measured values. Measurements outside of the limits are indicated by an acoustic warning signal. This setting can be adjusted for both measuring modes (direct or group mode) before, during or after a series of measurements.
  • Seite 19 CoatingTest-Master Delete / reset memory Current data This option deletes the last measurement. The Current statistics are updated. data Delete all data This option deletes all data in the current work All data mode. Delete group data In addition to the "Delete all data" function, this...
  • Seite 20 Measured value display Measured value display All measurements of the respective mode (direct Measure or group mode) can be retrieved here. view Start calibration mode Calibration This function activates the calibration mode. Disable calibration mode Enable calibration mode Calibra- tion Delete zero calibration NFe Delete zero calibration Fe...

  • Seite 21: Zero Calibration

    CoatingTest-Master Zero calibration Switch the device to calibration mode as described in step 9 and keep the "ESC" key pressed until the display shows the measuring mode. The display may show the following messages regarding calibration: no one-point or two-point calibration available...

  • Seite 22: One-Point Calibration

    One-point calibration One-point calibration is recommended for measurements with very thin coa- ting thicknesses. Switch the device to calibration mode as described in step 9 and keep the "ESC" key pressed until the display shows the measuring mode. Take the following steps to perform a one-point calibration: 1.

  • Seite 23: Reset To Factory Settings

    CoatingTest-Master Reset to factory settings The measuring device can be reset to factory settings to delete all measurements, settings and calibration values. To do so, follow these steps: 1. Switch off measuring device 2. Press the keys "ON/OFF" and "ZERO" at the same time.

  • Seite 24: Error Messages

    Err 7 Error in coating thickness If errors consistently recur, please contact your specialist dealer or the Laserliner service personnel. USB data transfer With the software provided on the CD it is possible to transfer the recorded data to a PC and to use the data for further processing and documentation.

  • Seite 25: Technical Data

    This device complies with all necessary standards for the free movement of goods within the EU. This product is an electric device and must be collected separately for disposal according to the European Directive on waste electrical and electronic equipment. Further safety and supplementary notices at: www.laserliner.com/info...
