LaserLiner CondenseSpot Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. LaserLiner Anleitungen
  4. Messgeräte
  5. CondenseSpot
  6. Bedienungsanleitung

LaserLiner CondenseSpot Bedienungsanleitung

Infrarot-temperaturmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
38
p o t
C o n d e n s e S
8 m
120
CondenseSpot
Laser
650 nm
Laser-Focus
DE
02
GB
09
NL
16
DK
23
FR
30
ES
37
IT
44
51
PL
FI
58
PT
65
72
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LaserLiner CondenseSpot

Inhaltszusammenfassung für LaserLiner CondenseSpot

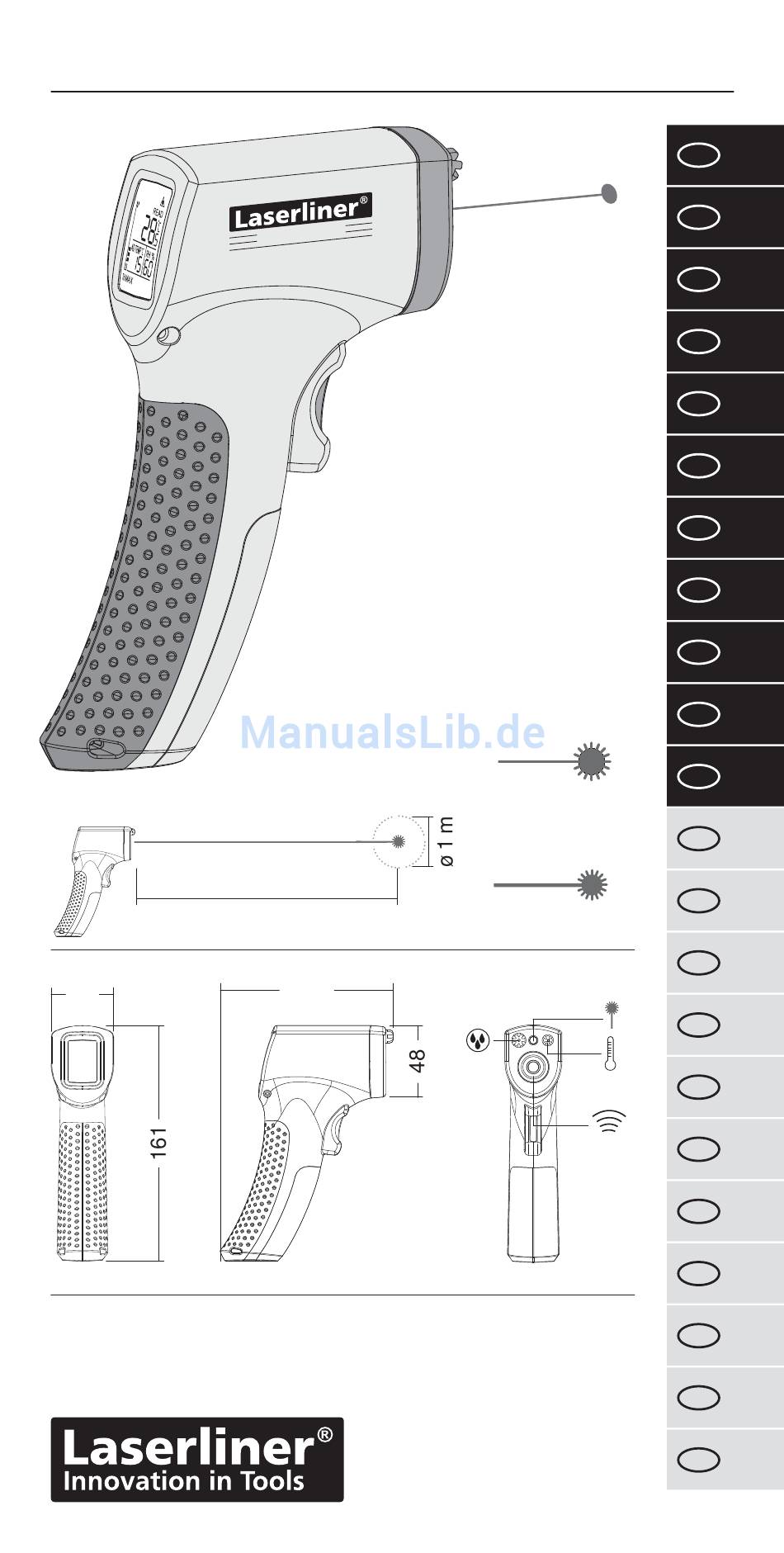

  • Seite 1 CondenseSpot p o t C o n d e n s e S Laser 650 nm Laser-Focus...
