Steelcase Partito Screen Montageanleitung Seite 49

Partito Screen

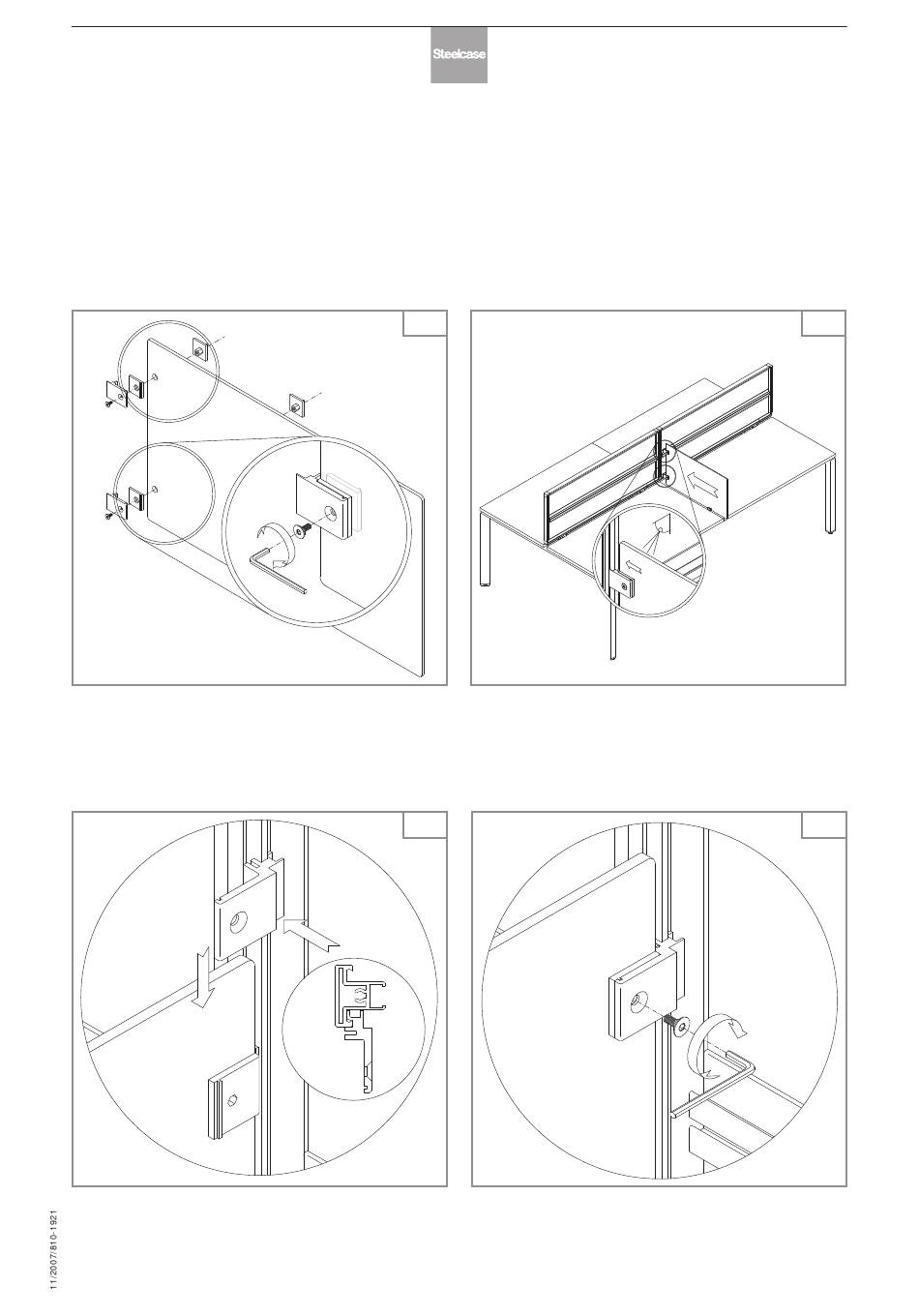

Montageanleitung - Blende seitlich
Assembly instruction - for Side Panel
Notice de montage - Ecran latéral
Anschlussklemme und Adapter an Blende fixieren (3 Nm)
Fix the connection clip and adapter to the panel (3Nm)
Monter les plaquettes de serrage et l'adaptateur sur l'écran
latéral (3 Nm)
Anschlussprofil im Rahmen einfädeln
Slot the connection profile into the frame
Emboîter la patte de fixation dans le cadre
1.5
Blende in Fußteil setzen und an Rahmen schieben
Place the panel in the base and push as far as the frame
Poser l'écran latéral dans le support et le glisser jusqu'au cadre
1.7
Anschlussprofil festschrauben (3 Nm)
Screw in the connection profile tightly (3Nm)
Serrer la patte de fixation (3 Nm)
49/53
de l'écran Partito
1.6
1.8
