Steelcase Partito Screen Montageanleitung Seite 23

Partito Screen
Montageanleitung - Anbauwand auf Tisch & für Blockstellung an Kalidro
Assembly instruction - side screen desk-mounted & back-to-back w. Kalidro
Notice de montage - Ecran extension sur structure & dos à dos sur Kalidro

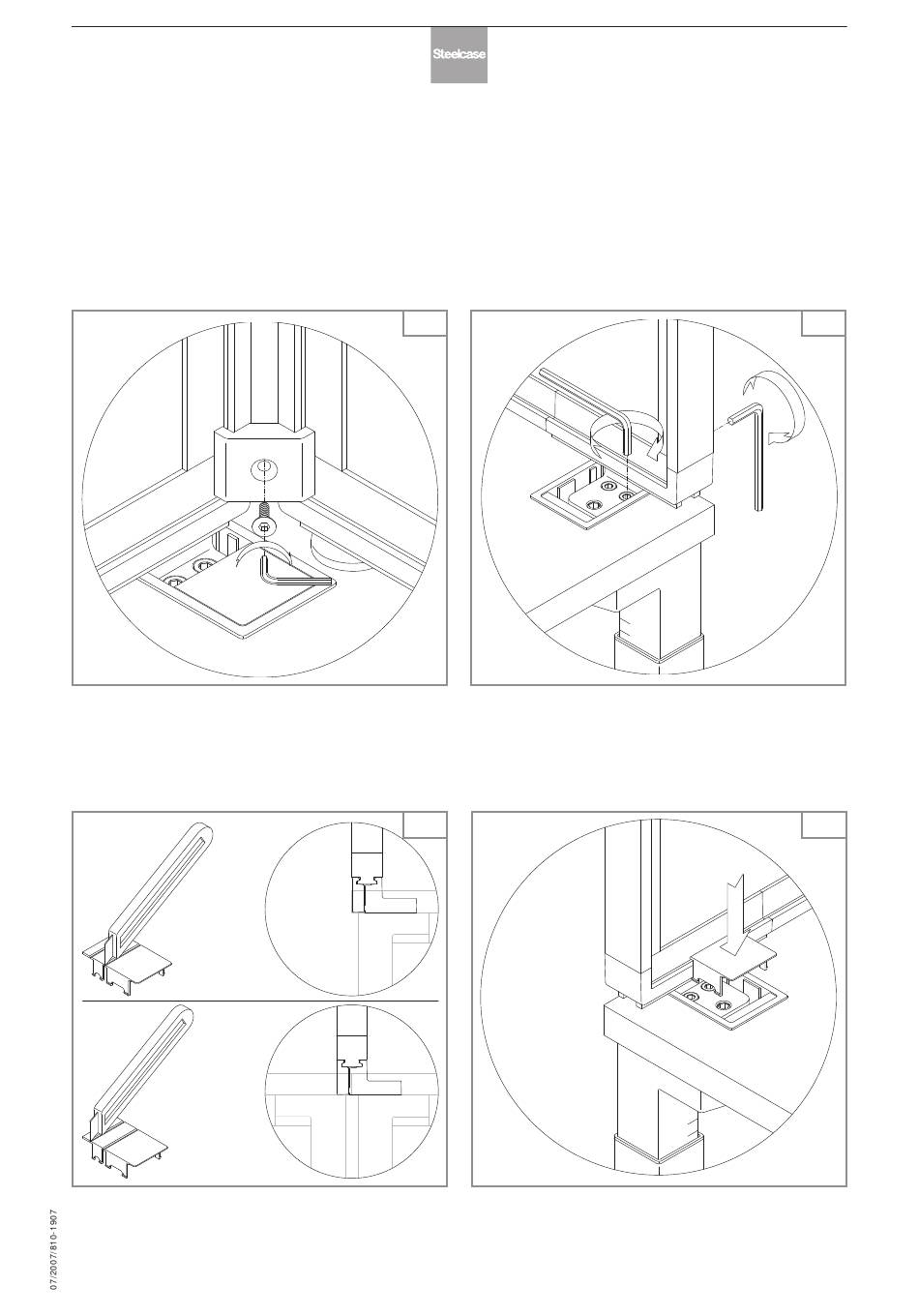

Klemmstein unten mit Sichtschutzprofil verschrauben 1Nm
Fasten bottom clamp block to perforated screen profile, 1Nm
Visser le profilé de finition sur la patte de montage bas 1Nm
Abdeckung Klemmadapter kürzen (Auftisch oder Blockstellung)
Shorten clamp adapter cover (desk-mounted or back-to-back)
Couper à longueur le cache d'adaptateur (sur structure ou dos à
2.13
2.15
dos)
Schrauben der Klemmadapter festziehen 3Nm
Tighten clamp adapter screws, 3Nm
Serrer les vis de l'adaptateur à 3Nm
Abdeckung Klemmadapter einklipsen
Clip in clamp adapter cover
Clipser le cache sur l'adaptateur
23/53
2.14
2.16
