Partito Screen
Montageanleitung - höhenverstellbar an Kalidro
Assembly instruction - height adjustable f. Kalidro
Notice de montage - Ecran réglable en hauteur sur Kalidro

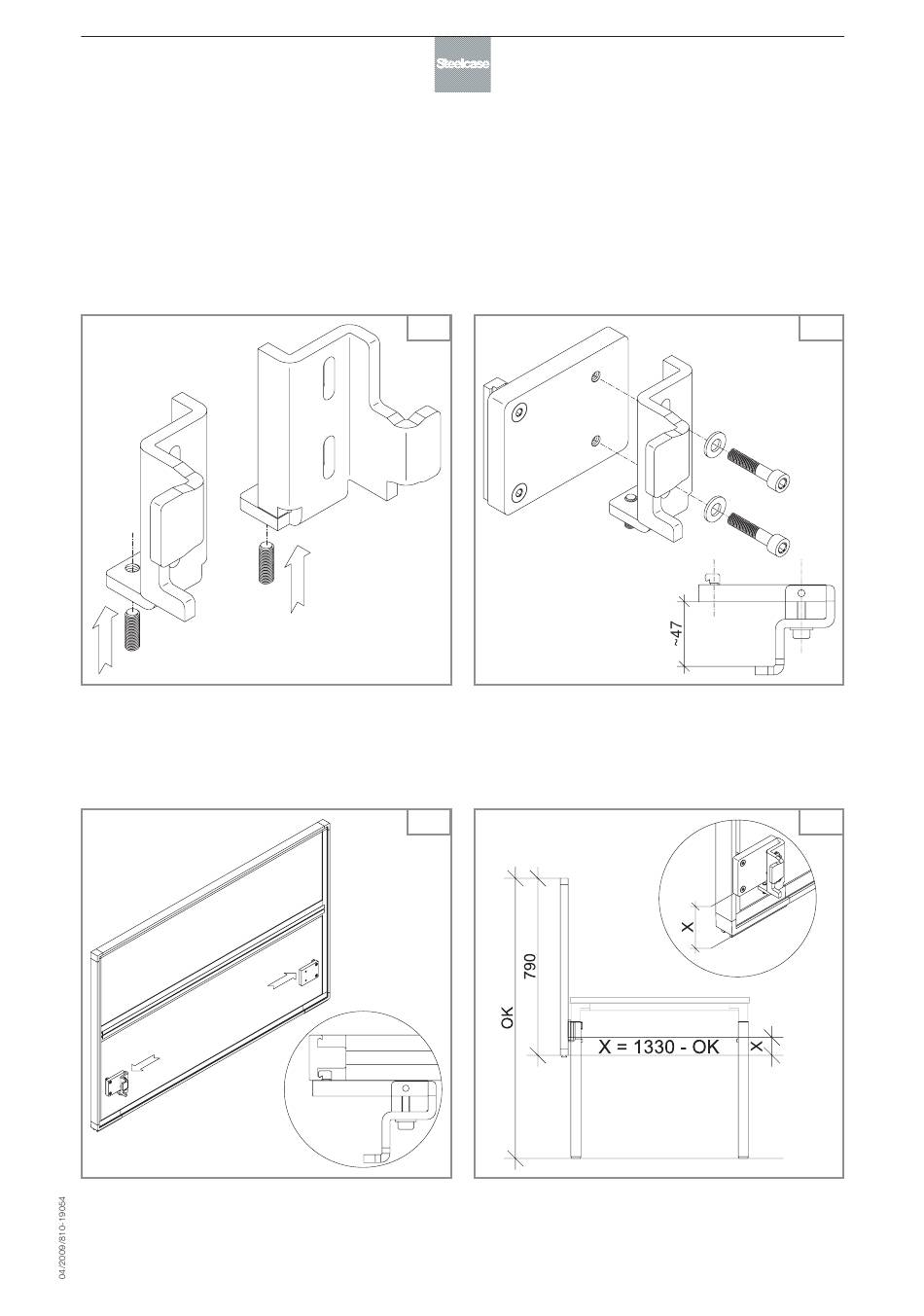

Justierschrauben in Klemmbleche schrauben
Screw adjustable screws into clamping plates
Introduire les vis d'ajustage dans les pattes de serrage en tôle
Grundplatten am Rahmenprofi l ansetzen
(rechts und links beachten)
Place base plates on frame profi le (take note of right and left)
Présenter les plaquettes sur le profi lé du cadre (attention au sens
droite/gauche)
1.5
1 x Klemmblech lose mit Grundplatte verschrauben
Fasten 1x clamping plate to clamping block without tightening
1x visser la patte de serrage sur la plaquette support
1.7
Partito Screen H790 - Höhe der Grundplatten justieren und fest-
Partito Screen H790 - adjust base plate height and tighten, 3Nm
Ecran Partito H790 - Ajuster les plaquettes support en hauteur et
4/53
schrauben 3Nm
serrer à 3Nm
1.6
1.8
