Partito Screen
Montageanleitung - höhenverstellbar Plattform
Assembly instruction - height adjustable screen on platform
Notice de montage - écran à hauteur réglable sur plateforme

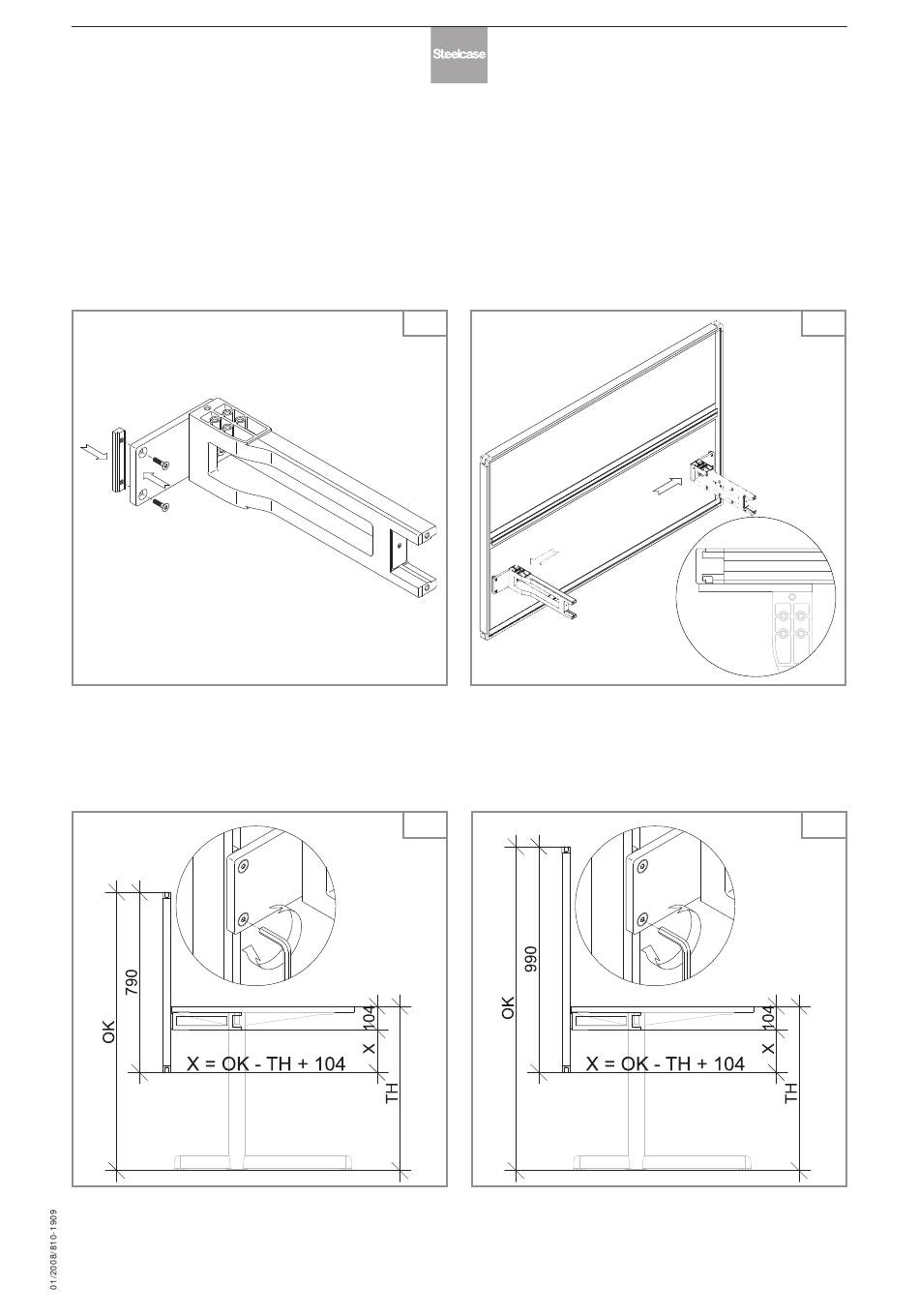

Klemmsteine lose an Grundplatte schrauben
Fasten the clamp blocks to the base plate without tightening
Visser sans serrer les pattes de montage sur la plaque support
Partito Screen H790 - Höhe der Grundplatten justieren und
festschrauben 3Nm
Partito screen H790 - Adjust the height of the base plate and
tighten (3Nm)
Ecran Partito H790 - ajuster les plaques support en hauteur et
serrer à 3Nm
1.5
Grundplatten am Rahmenprofil ansetzen
Attach the base plates to the frame profile
Positionner les plaques support sur le cadre de l'écran
1.7
Partito Screen H990 - Höhe der Grundplatten justieren und
Partito screen H990 - Adjust the height of the base plate and
Ecran Partito H990 - ajuster les plaques support en hauteur et
11/53
festschrauben 3Nm
tighten (3Nm)
serrer à 3Nm
1.6
1.8
