Steelcase Partito Screen Montageanleitung Seite 27

Partito Screen
Montageanleitung - Anbauwand auf Tisch & für Blockstellung an Activa
Assembly instruction - side screen desk-mounted & f. back-to-back w. Activa
Notice de montage - Ecran extension sur structure & dos à dos sur Activa

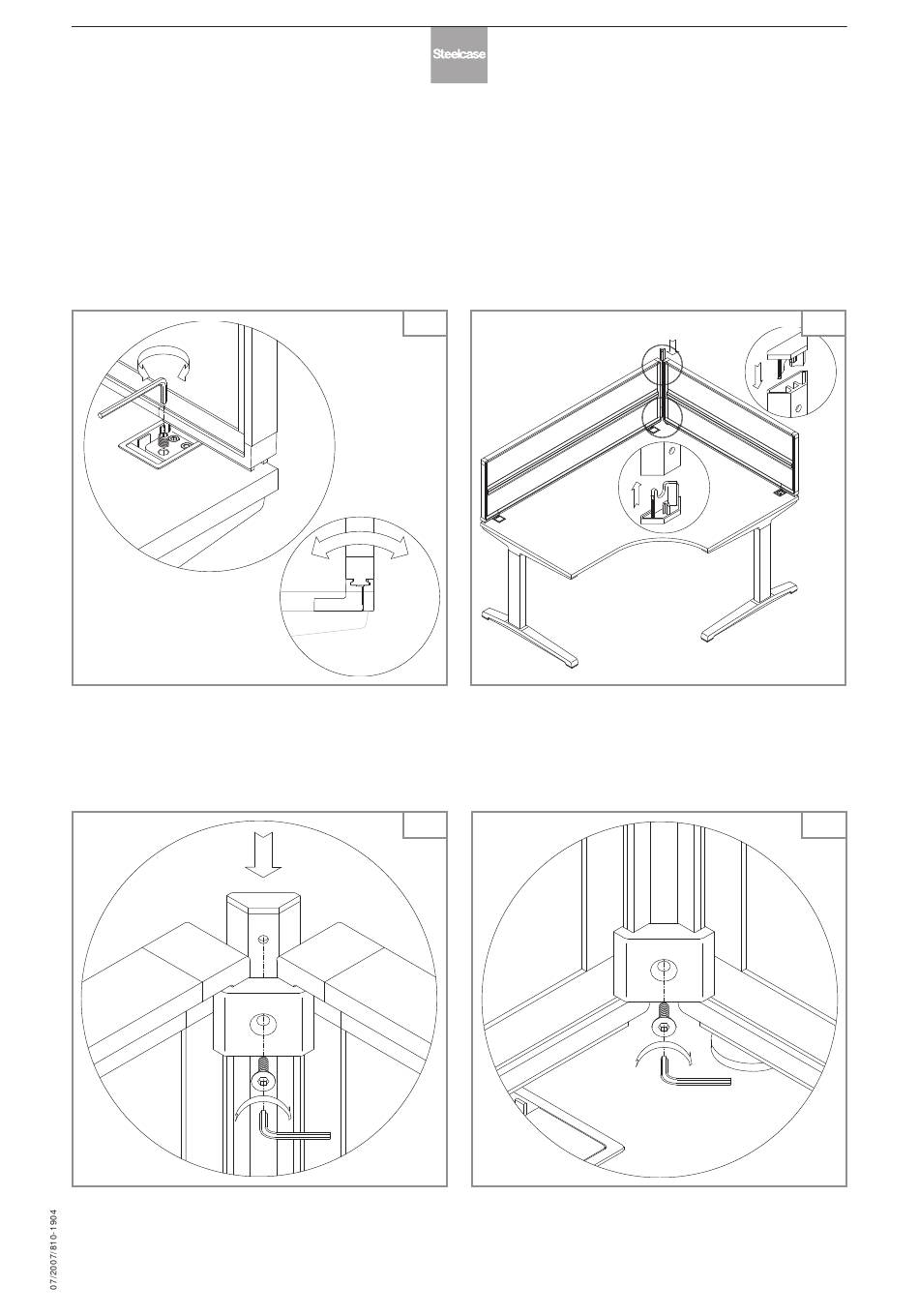

Bei Bedarf - Neigung Partito Screen justieren
Adjust Partito Screen angle if needed
Au besoin, ajuster en redressant l'écran en cas d'inclinaison
Klemmstein oben mit Sichtschutzprofil verschrauben 1Nm
Fasten top clamp block to perforated screen profile, 1Nm
Visser le profilé de finition sur la patte de montage haut 1 Nm
2.13
Abdeckkappen auf Sichtschutzprofil klipsen und Set positionieren
Clip cover caps on to perforated screen profile and position set
Clipser les capots sur le profilé de finition et positionner celui-ci
2.15
Klemmstein unten mit Sichtschutzprofil verschrauben 1Nm
Fasten bottom clamp block to perforated screen profile, 1 Nm
Visser le profilé de finition sur la patte de montage bas 1 Nm
27/53
sur l'angle
2.14
2.16
