8
Anschluss der Geräte
8.1
Hydraulisch
Geräteseitig sind zwei kurze Schlauchleitungen (je 0,5 m) vorgesehen; diese werden über ein
Schlauchpaar (5 m / 10 m / 20 m nach Bedarf) mit dem Pumpenaggregat verbunden. Alle Schlauch-
leitungen sind farblich gekennzeichnet und mit Schnellkupplungen so bestückt, dass sie
unverwechselbar angeschlossen werden können:
HD = Hochdruck
8.2

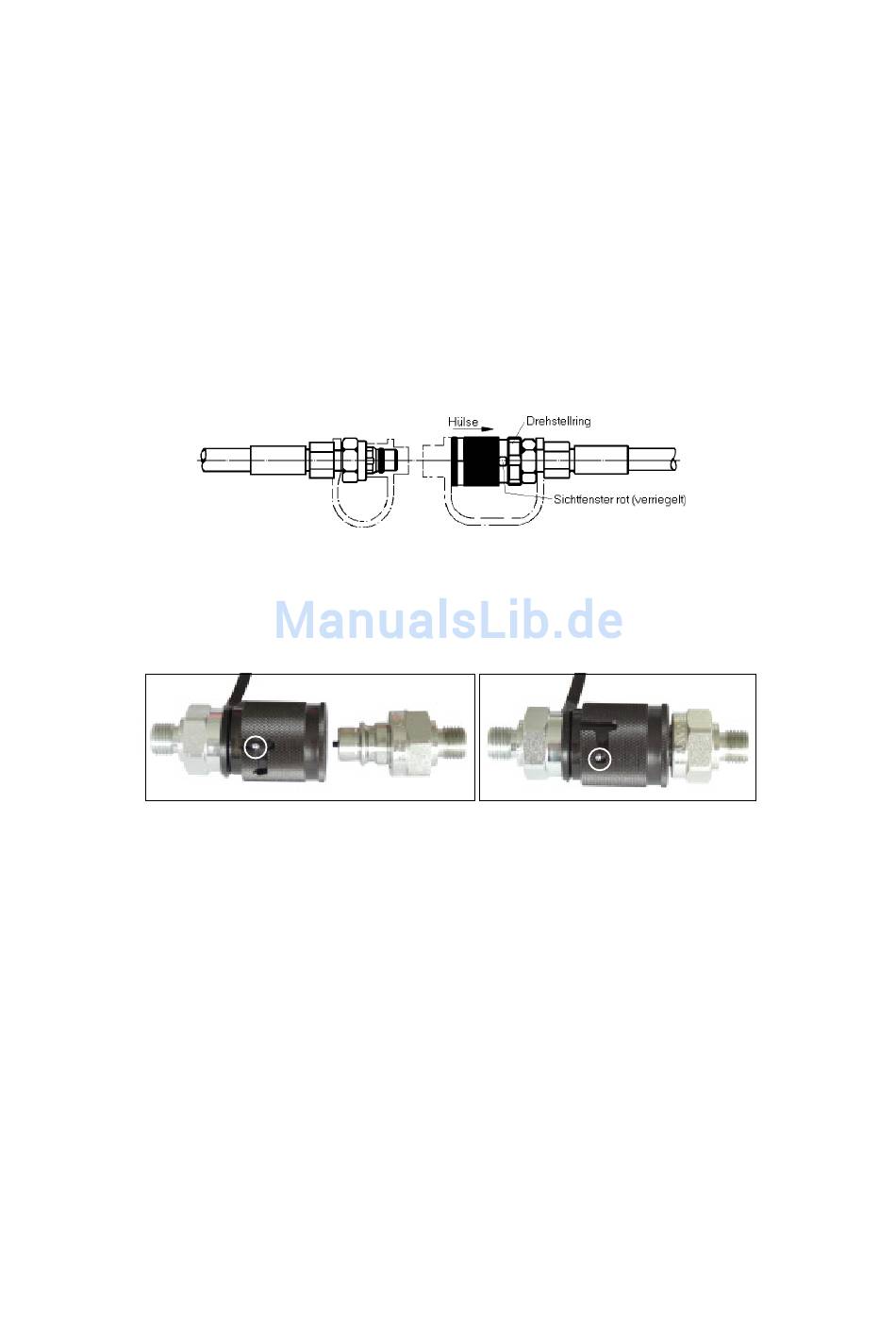

Kuppeln der Steckkupplungen für HD- und R— Schlauchleitungen:
Das Gerät wird über Steckkupplungshälften (Muffe und Nippel) verwechslungsfrei an die
Hydraulikpumpe angeschlossen.
Vor dem Kuppeln Staubschutzkappen abnehmen und Muffe mit Drehstellring durch Drehen
entriegeln. Die Hülse zurückziehen und in dieser Haltung den Nippel und die Muffe zusammenstek-
ken, die Hülse loslassen und mittels Drehstellring das Sichtfenster auf rot stellen. Die Verbindung
ist hergestellt und gesichert. Das Entkuppeln erfolgt in der umgekehrten Reihenfolge.
Hinweis zu geändertem Entriegelungsmechanismus ab Juni 2004
Beachten Sie bei jedem Kupplungsvorgang die nachfolgend beschriebenen Grundfunktionen der
Steckkupplungen:
X
Vor dem Kuppeln Verriegelungshülse der Muffe (Position X) zurückziehen und halten. Nippel und
Muffe zusammenstecken und die Verriegelungshülse loslassen. Abschließend die Verriegelungs-
hülse in Position Y drehen.
Die Verbindung ist nun hergestellt und gesichert. Das Entkuppeln erfolgt in umgekehrter Reihen-
folge.
Das Kuppeln der Geräte ist nur möglich, wenn die Schläuche drucklos sind.
Zur Staubschutzsicherung werden die mitgelieferten Staubschutzkappen verwendet.
Achtung!
Die Schnellkupplungen haben z.T. Sonderfunktionen und dürfen deshalb nicht von den Schlauch-
leitungen abgeschraubt und/oder vertauscht werden!
9
Bedienung
9.1
Vorbereitende Maßnahmen
9.1.1 Erstinbetriebnahme
Vor der ersten Inbetriebnahme und nach Reparaturen muss das Gerät entlüftet werden:
-
Gerät an Hydraulikpumpe anschließen (siehe Punkt 8).
-
Gerät ohne Belastung mindestens 2 x ganz öffnen und schließen (siehe Punkt 9.2).
R = Rücklauf
7
Y
