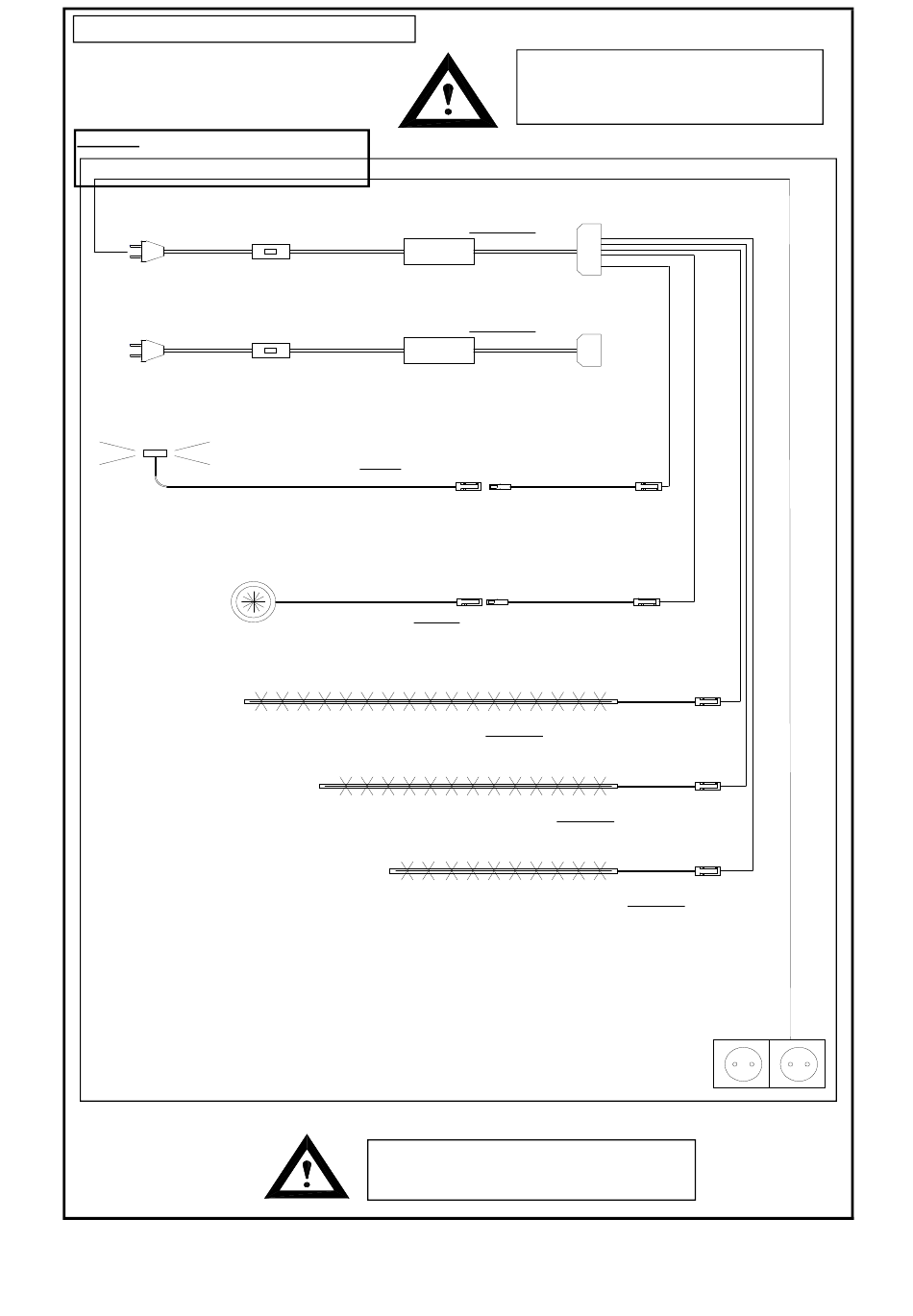

Beleuchtungsplan VENETO ohne FKS
Achtung, max. Belastung vom Trafo
beachten! Eine Überlastung vom Trafo
verkürzt die Betriebsdauer! Defekt!!!
EVG-LED, 10fach-Verteiler, 12V-DC (weißes Stecksystem), 30Watt, 230V
L. 5m, mit Handschalter und Euro-Flachstecker "LEVG30"
L=1m
EVG-LED, 6fach-Verteiler, 12V-DC (weißes Stecksystem), 15Watt, 230V
L. 5m, mit Handschalter und Euro-Flachstecker "LEVG15"
L=1m
Montage FE_Veneto allg.-ab R4569.xls
L=3,85m
L=3,85m
LED-Vorbauleuchte
für Wandpaneele "LSP1"
1 Watt, Zuleitung 2m
12V-DC, (weißes Stecksystem)
LED-Einbauleuchte "LST2"
2,6 Watt, Zuleitung 2m
12V-DC (weißes Stecksystem)
LED-Aufbauleuchte Ice-Line A "LB174"
L1740mm, 5,1Watt, 2m Zuleitung
12V-DC (weißes Steckersystem)
LED-Aufbauleuchte Ice-Line A "LB144"
L1440mm, 4,2Watt, 2m Zuleitung
12V-DC (weißes Steckersystem)
Falls erforderlich, Steckverbindungen
überprüfen. Stecker ganz eindrücken.
02.02.2016/EFF
Wichtiger Hinweis zur LED-Beleuchtung:
Anschluß der Leuchten nur an Sicherheits-
trafos nach EN 61558 (VDE 570), 12 Volt
Gleichspannung (DC).
L=0,15m
L=0,15m
LED-Verlängerung
2m, nur bei Bedarf
LED-Verlängerung
2m, nur bei Bedarf
LED-Aufbauleuchte Ice-Line A "LB114"
L1140mm, 3,3Watt, 2m Zuleitung
12V-DC (weißes Steckersystem)
Beleuchtung testen !
bauseitige Steckdose
Seite 9/10
