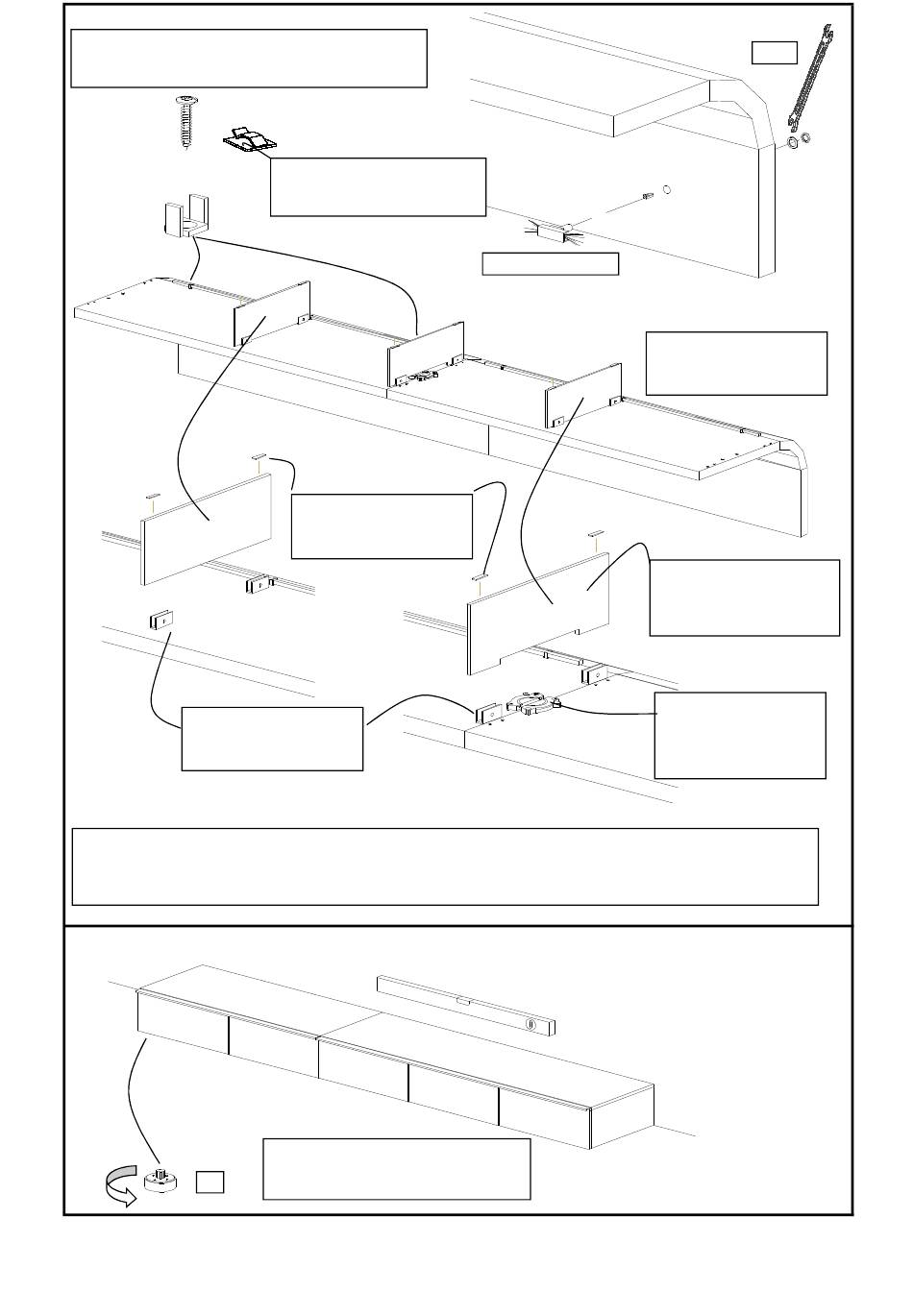

Beleuchtung und Glasstützseiten vormontieren
Halteclips für Beleuchtung mit beigefügten
Schrauben an vorgebohrten Positionen befestigen.
Danach Beleuchtungsschiene aufclipsen.
Glashalter mit 2x Liko
3,0x15 an vorgebohrten
Positionen befestigen
Achtung: Wichtiger Hinweis zur LED-Beleuchtung:
Anschluß der Leuchten nur an Sicherheitstrafos nach EN 61558 (VDE 570), 12 Volt Gleichspannung (DC).
Die Summe der Leistungsaufnahme der angeschlossenen Leuchten (siehe Typenetikett) darf die
Trafonennleistung nicht übersteigen!
Unterteil stellen und ausrichten
+/-
Montage WP_FE_Veneto_kurze_Schiene_abR4073.xls 29.01.2014 / EFF
selbstklebende Kabelclip
nach Bedarf für die
Kabelverschleifung verwenden
2 Stk Kantenschutz
selbstklebend auf
Glaskante kleben
Niveliergleiter in die
vorgesehenen Bohrungen
eindrücken und Schränke ausrichten
Paneelleuche oben
Position der
Glas-Stützseiten nach
Service-Card montieren
Stützseite mit Aussparung
für Plattenverbinder
(nur am Plattenstoß
vorgesehen)
SW14
TV-Plattenverbinder
mit 4x Euroschrauben
6,3x 15 an
vorgebohrten
Positionen befestigen
Seite 3/6
