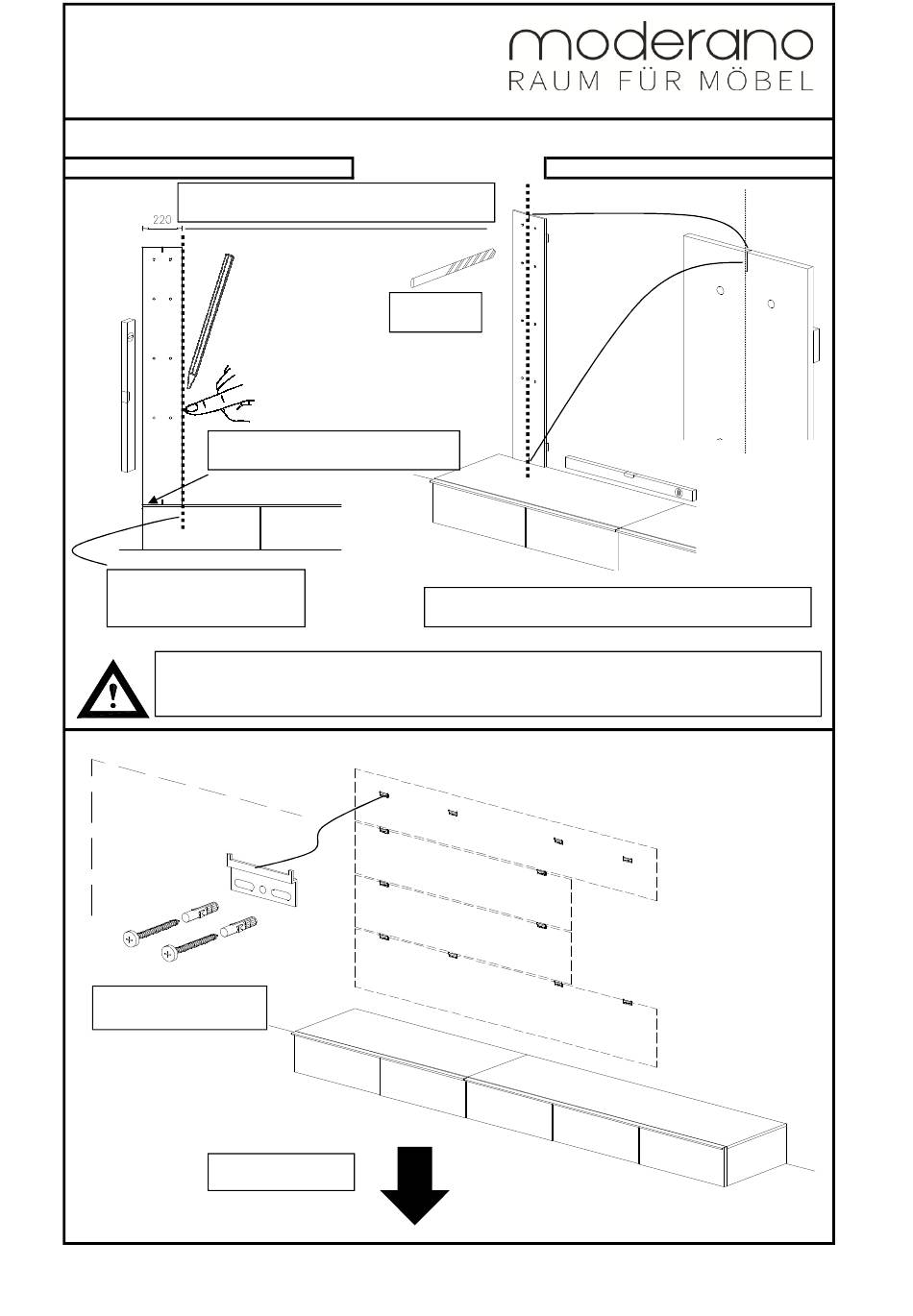

Bohrschablone VENETO für
Wandpaneele 8A Raster kurze
Schiene 2014, ab R4073
Wandschienen anreißen und bohren
1. Schritt:Mittelachse anreißen
Der Abstand zwischen den Hängebeschlägen
ist dem Wandpaneel zu entnehmen
Bohrschablone außen bündig
mit Unterteil anlegen und ausrichten
Anzeichnen der Mittelachse
der Wandschienen mit
der Bohrschablone
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine,
Hohlblocksteine.
Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
Wandschienen befestigen (Beispielwand FE1)
Zylinderkopfschraube
5,5x70 + Dübel 8mm
Hier unten
Bohrschablone für WP8A_FE_Veneto_kurze Schiene.xls
2.Schritt: Bohrschablone anlegen
Durchm.
8mm
Bohrschablone oben und unten an Mittelachse anlegen,
Mitte Nut an der Schablone = Mittelachse
29.01.2014 / EFF
Seite 1/1
