Bohrschablone VENETO für
Wandpaneele 12 Raster kurze
Schiene 2014, ab R4073

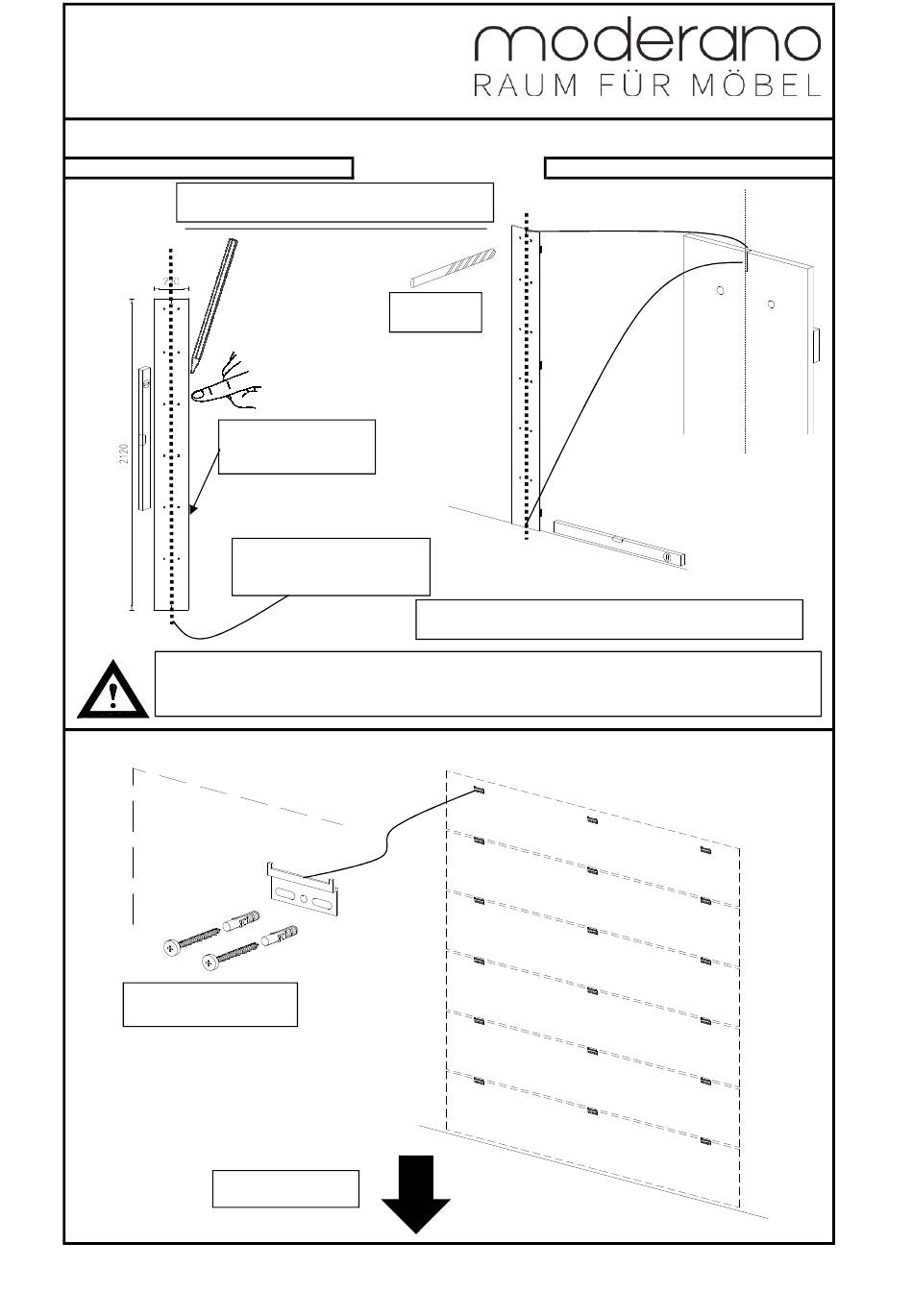

Wandschienen anreißen und bohren
1. Schritt:Mittelachse anreißen
Der Abstand zwischen den Hängebeschlägen
ist dem Wandpaneel zu entnehmen
Bohrschablone außen
bündig anlegen und
ausrichten
Anzeichnen der Mittelachse
der Wandschienen mit
der Bohrschablone
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine,
Hohlblocksteine.
Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
Wandschienen befestigen (Beispielwand Paneele 195cm)
Zylinderkopfschraube
5,5x70 + Dübel 8mm
Hier unten
Bohrschablone für WP12_FE_Veneto_kurze Schiene.xls
2.Schritt: Bohrschablone anlegen
Durchm.
8mm
Bohrschablone oben und unten an Mittelachse anlegen,
Mitte Nut an der Schablone = Mittelachse
29.01.2014 / EFF
Seite 1/1
