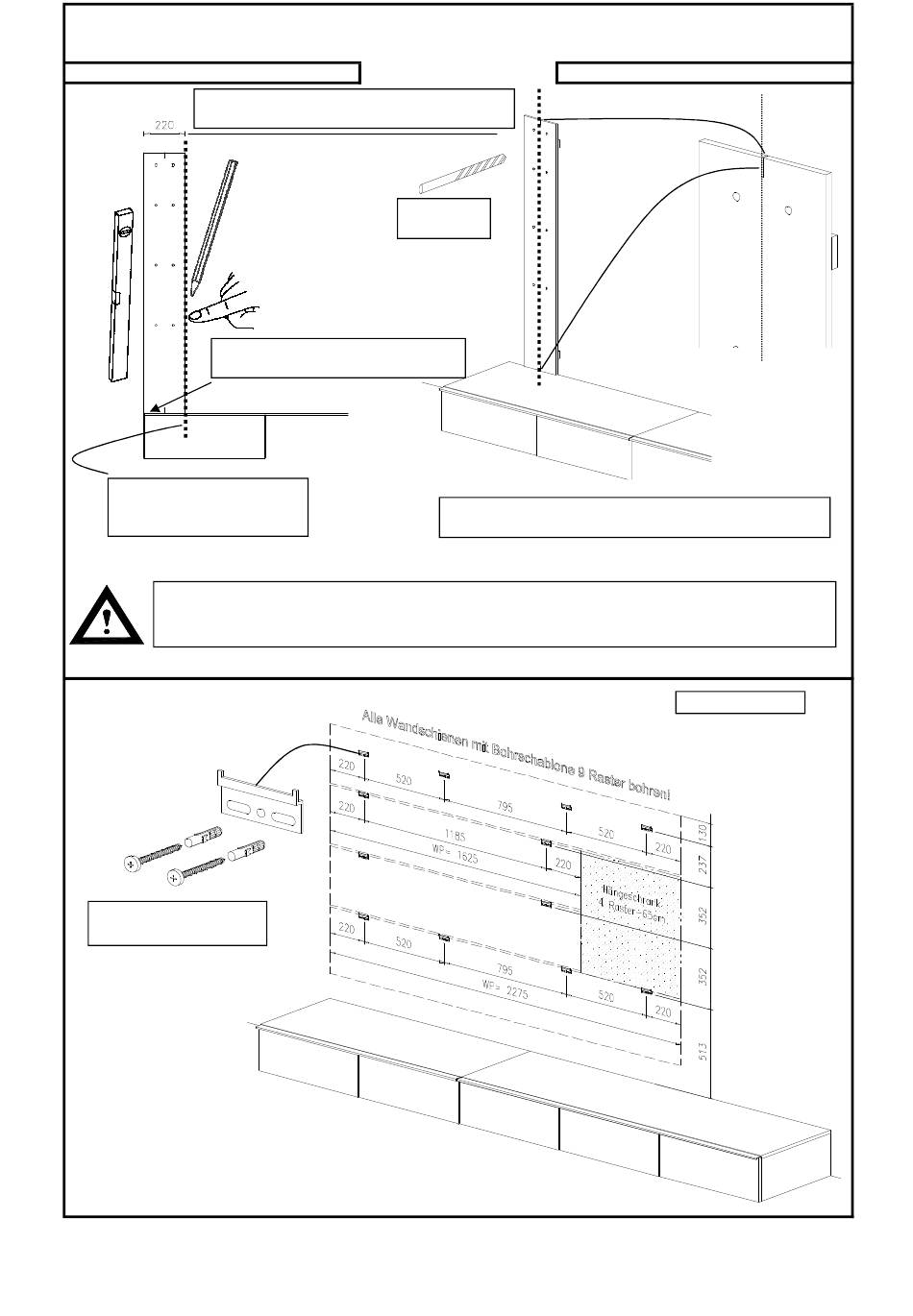

Wandschienen anreißen und bohren
1. Schritt:Mittelachse anreißen
Der Abstand zwischen den Hängebeschlägen
ist dem Wandpaneel zu entnehmen
Bohrschablone außen bündig
mit Unterteil anlegen und ausrichten
Anzeichnen der Mittelachse
der Wandschienen mit
der Bohrschablone
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine,
Hohlblocksteine.
Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
Wandschienen befestigen
Zylinderkopfschraube
5,5x70 + Dübel 8mm
Montage WP_FE_Veneto_kurze_Schiene_abR4073.xls 29.01.2014 / EFF
2.Schritt: Bohrschablone anlegen
Durchm.
8mm
Bohrschablone oben und unten an Mittelachse anlegen,
Mitte Nut an der Schablone = Mittelachse
Bsp. FE1, (FE18)
Seite 4/6
