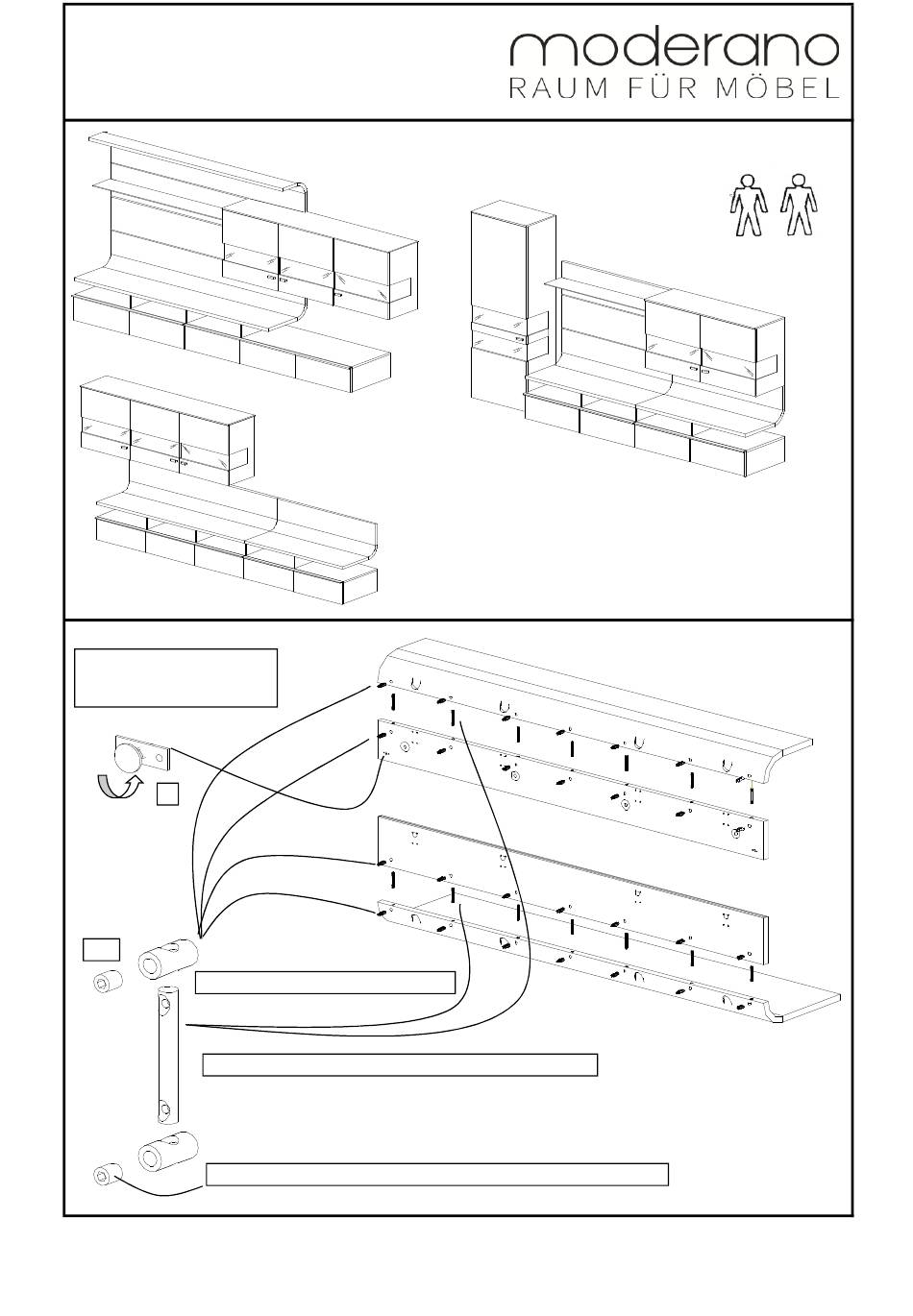

Montage VENETO Wandpaneele
ab R4073 (kurze Schiene)
Verbindung Wandpaneel mit oberem und unterem Boden
2x Stellspindel M8x15 +
Montageplatte 40x15x2 +
Linsenkopfschrauben 3,5x17
+/-
SW5
Gehäuse in Bohrung D15 eindrücken
Mittelwandbolzen in stirnseitige Bohrung D12 einstecken
Gehäuse und Mittelwandbolzen mit Gewindestift SW5 verspannen
Montage WP_FE_Veneto_kurze_Schiene_abR4073.xls 29.01.2014 / EFF
Beispielwand FE1
Beispielwand FE4
qualifiziertes
Fachpersonal
Beispielwand FE3
Seite 1/6
