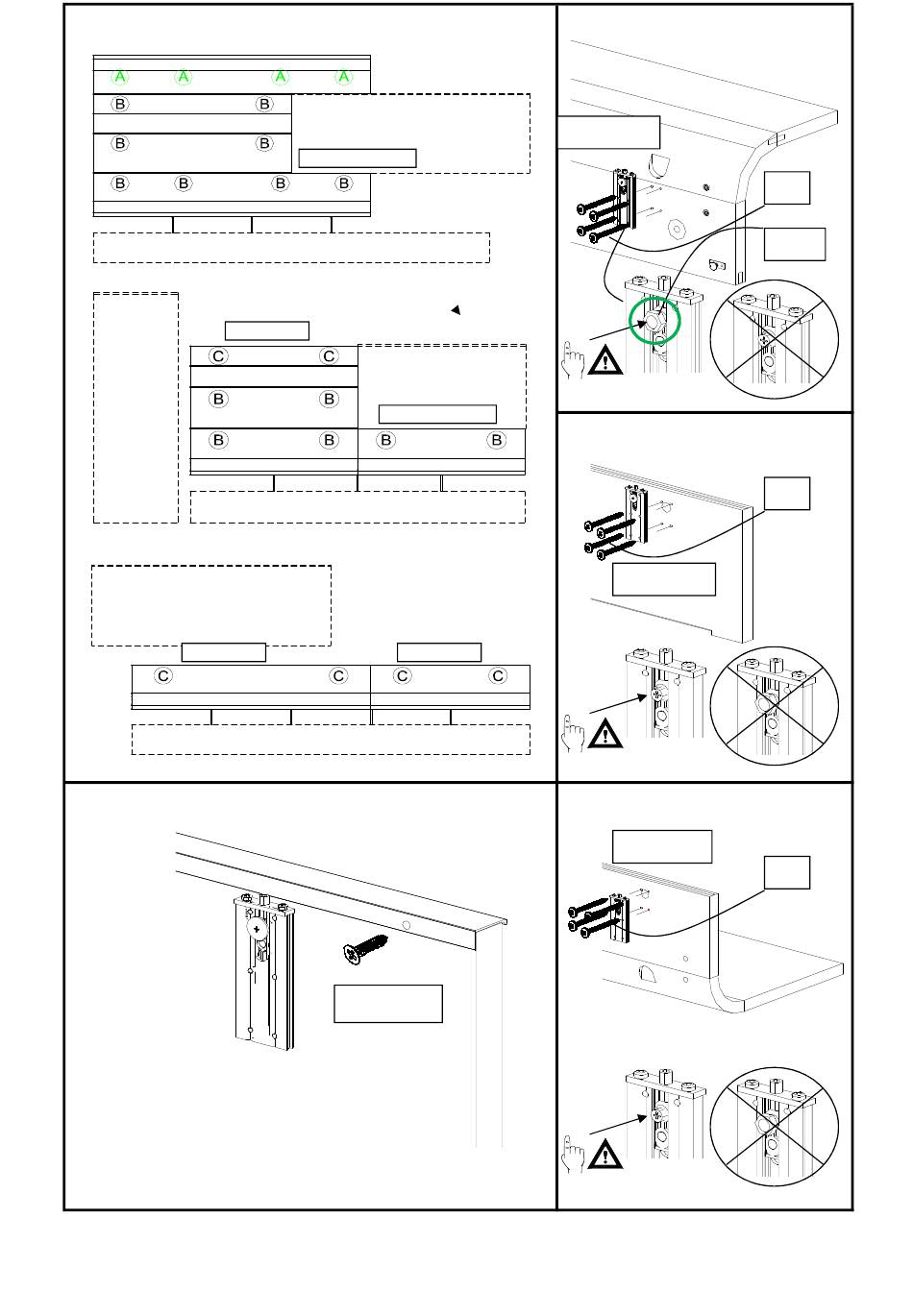

Montage Hängebeschlag und Abschlußleiste
Abschlußleiste
Abschlußleiste
Abschlußleiste bei oben endendem Paneel montieren
(nur, wenn über dem Paneel nicht weiter gebaut wird)
Montage WP_FE_Veneto_kurze_Schiene_abR4073.xls 29.01.2014 / EFF
keine Abschlußleiste
keine Abschlußleiste
Abschlußleiste
Senkkopf Spax
3,5x17
"A" (grün)
Beschlagmontage TYP
Wandpaneel oben mit Rundbogen
untere Bohrungen
verwenden
"B"
Beschlagmontage TYP
Wandpaneel Mitte + unten bei Weiterbau
untere Bohrungen
verwenden
"C"
Beschlagmontage TYP
Wandpaneel Mitte + unten als Abschluß
obere Bohrungen
verwenden
4 x Liko
3,5x35
Sechskant
mutter
4 x Liko
3,5x35
4 x Liko
3,5x35
Seite 2/6
