Serielle Puffer
Bei ungleichen Puffertypen oder wenn nicht alle Puffer in einer Gruppe aufgestellt werden können, ist eine serielle
Verbindung der Puffer erforderlich. Zu beachten ist, dass bei serieller Pufferverbindung die Einbindung einer Solaranlage nur
dann zufriedenstellend funktioniert, wenn die Warmwasserbereitung mit einem Frischwassermodul erfolgt.
Solarspeicher mit innenliegendem Solarregister sind nur beschränkt tauglich. Kombispeicher mit eingehängtem Warmwas-
serspeicher oder Trinkwasserwendel sind für eine serielle Pufferverbindung nicht geeignet.
Gesamtleistung bis maximal
Anzahl der Pufferspeicher
Verbindungsleitung mindest.
Serielle Verbindung und konventioneller Warmwasserspeicher oder Frischwassermodul
Fühler Puffer oben Warmwasser
Fühler Puffer oben
VL Stückholzkessel
VL Heizkreise
VL Öl/Gaskessel
Kaltwasser
Warmwasser
RL Hochtemperaturkreise
Fühler Puffer Mitte
VL Solar
RL Öl/Gaskessel
Fühler Boiler unten solar
RL Solar
Fühler Puffer unten
RL Stückholzkessel
RL Heizkreise
RL Warmwasserspeicher

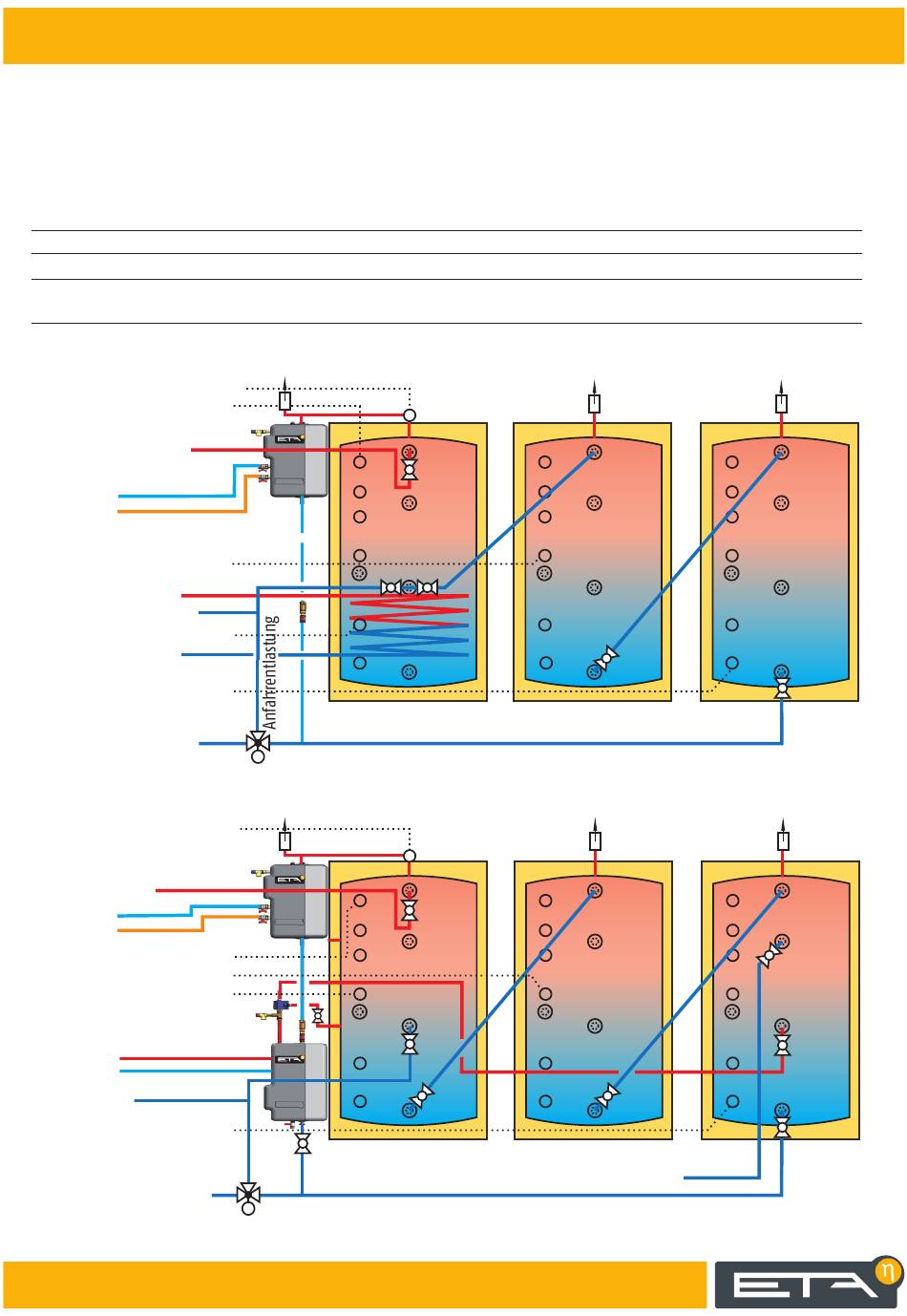

Seriell verbundene Puffer mit Frischwassermodul und solarer Schichtladung
Fühler Puffer oben Warmwasser
VL Stückholzkessel
VL Heizkreise
VL Öl/Gaskessel
Kaltwasser
Warmwasser
Fühler Puffer oben
Fühler Puffer Mitte
Fühler Solar Puffer oben
VL Solar
RL Solar
RL Öl/Gaskessel
Fühler Puffer unten
+ Solar Puffer unten
RL Stückholzkessel
RL Niedertemperaturkreise
Um Rohrzirkulationsverluste zu minimieren, ist es von Vorteil, in den Anschlussleitungen eine Sifonschlaufe nach unten auszuführen.
58
30 kW
50 kW
4
4
DN25
DN32
R1"- 28x1,5
R1¼"- 35x1,5
ETA Schichtpuffer Solar SPS
M
ETA Schichtpuffer SP
M
65 kW
80 kW
2
4
DN32
DN40
R1¼"- 35x1,5
R1½"- 42x1,5
ETA Schichtpuffer SP
ETA Schichtpuffer SP
RL Hochtemperaturkreise
www.eta.co.at
Pufferspeicher
100 kW
140 kW
2
4
DN40
DN50
R1½"- 42x1,5
R2"- 54x1,5
ETA Schichtpuffer SP
ETA Schichtpuffer SP
170 kW
2
DN50
R2"- 54x1,5
