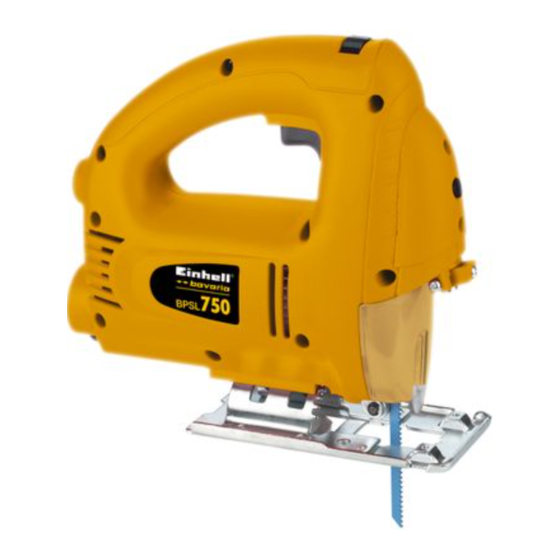

Inhaltszusammenfassung für EINHELL Bavaria BPSL 750
Seite 1
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 1 ® Bedienungsanleitung Elektronic-Stichsäge Návod k použití pro elektronickou přímočarou pilu - děrovku Návod na obsluhu Elektronická vyrezávacia pílka Navodilo za uporabo Elektronska žaga luknjarica Upute za uporabu Oscilirajuća ubodna pila BPSL Art.-Nr.: 43.210.30 I.-Nr.: 01014...
Seite 2
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 2 Bitte Seite 2 ausklappen Bitte vor Montage und Inbetriebnahme die Betriebs- Prosím nalistujte stranu 2 anleitung aufmerksam lesen Prosím otvorte strany 2 Před montáží a uvedením do provozu si Prosimo, da stran 2 razgrnete. prosím pozorně...
Seite 3
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 3 ¹ µ ¸...
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 4 1. Beschreibung (Bild 1) Dauerschaltung Einschalten: Ein/Ausschalter drücken und im Netzkabel gedrückten Zustand mit den Feststellknopf Feststellknopf arretieren Ein/Ausschalter Ausschalten: Ein/Ausschalter drücken und Rändelschraube für Drehzahlregulierung loslassen Sichtschutz Sägeblatt Führungsrolle Elektronische Drehzahlvorwahl (Bild 3) verstellbarer Sägeschuh Mit dem Drehzahlregler kann die gewünschte Dreh-...
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 5 Staubabsaugung Die Stichsäge ist mit einem Adapter für den Staub- saugeranschluß ausgestattet. Der Adapter wird auf die Stichsäge gesetzt und durch Drehen fixiert. Jeder Staubsauger kann an die Absaugöffung am hinteren Ende der Stichsäge angeschlossen werden.
Seite 6
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 6 Feststeller Sägeblattwechsel Ein/Ausschalter Einschalten: Ein/Ausschalter drücken. Dauerbetrieb: Ein/Ausschalter mit Feststellknopf sichern. Ausschalten: Ein/Ausschalter drücken und loslassen Durch Drehen des Drehzahlreglers erhöht sich die Hubzahl Durch Lösen der Schrauben kann der Sägeschuh im Winkel bis 45°...
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 8 TECHNICKÁ DATA Jmenovité napětí: 230 V ~ 50 Hz Příkon: 750 W Počet zdvihů : 600-3000 /min Výška zdvihu: 18 mm Hloubka řezu dřevo: 100 mm Hloubka řezu umělá hmota: 20 mm Hloubka řezu železo: 10 mm...
Seite 9
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 9 Západka Za-/vypínač Zapnout: Za-/vypínač stisknout. Trvalý provoz: Za-/vypínač zajistit zajišťovacím knoflíkem. Vypnout: Za-/vypínač stisknout a pustit. Otáčením regulátoru otáček se zvýší počet zdvihů. Povolením šroubu může být kluzná deska pily v úhlu 45° přestavena.
Seite 10
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 10 1. Opis (obr. 1) UVEDENIE DO PREVADZKY 1 elektrický kábel Momentálne zapnutie (obr. 1) 2 aretačné tlačidlo Zapnutie: stlačiť vypínač zap/vyp 3 vypínač zap/vyp Vypnutie: pustiť vypínač zap/vyp 4 ryhovaná skrutka pre reguláciu otáčok 5 ochrana očí...
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 11 Odsávanie prachu Vyrezávacia pílka je vybavená adaptérom pre pripo- jenie odsávania prachu vysávačom. Adaptér sa nasadí na vyrezávaciu pílku a zafixuje otočením. Na odsávací otvor na zadnom konci pílky môže byť zapojený...
Seite 12
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 12 aretačné tlačidlo vypínač zap/vyp Zapnutie: stlačiť vypínač zap/vyp Trvalá prevádzka: zabezpečiť vypínač zap/vyp pomocou are tačného tlačidla Vypnutie: stlačiť a následne pustiť vypínač zap/vyp. Otočením regulátora otáčok sa zvyšuje počet zdvihov. Uvoľnením skrutky môže byť...
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 13 1. Opis Stikalo za neprekinjen vklop Vklop: medtem ko držite stikalo za vklop/izklop pritisnjeno, pritisnite na električni kabel zaskočni (fiksirni) gumb. zaskočni (fiksirni) gumb Izklop: pritisnite in spustite stikalo za stikalo za vklop in izklop vklop/izklop narebričen vijak za reguliranje vrtljajev...
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 14 TEHNIČNI PODATKI Nazivna napetost 230 V ~ 50 Hz Poraba: 750 W Število dvigov: 600 - 3000/min Višina dviga: 18 mm Globina reza pri lesu: 100 mm Globina reza pri plastiki: 20 mm Globina reza pri železu: 10 mm...
Seite 15
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 15 Fiksirni gumb Stikalo za vklop/izklop Vklop: pritisnite na stikalo za vklop/izklop Neprekinjen vklop: fiksirajte stikalo za vklop/izklop z zaskočnim/fiksirnim gumbom. Izklop: pritisnite in spustite stikalo za vklop/izklop Hitrost rezanja se povečuje z obračanjem regulatorja.
Seite 16
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 16 1. Opis dijelova Tipka za trajno uključenje Uključenje: Zadržite pritisnutu tipku za uključenje/isključenje i pritisnite 1. Mrežni kabel tipku za trajno uključenje. 2. Tipka za trajno uključenje Isključenje: Pritisnite i otpustite tipku za 3.
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 17 Tehnički podaci Nazivni napon: 230 V ~ 50 Hz Snaga: 750 W Brzina: 600 - 3000/min Visina hoda lista pile: 18 mm Dubina reza drveta: 100 mm Dubina reza plastike: 20 mm Dubina reza željeza: 10 mm...
Seite 18
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 18 Tipka za učvršćenje Tipka za uključenje/isključenje Uključenje: Pritisnite tipku za uključenje/isključenje. Trajno uključenje: Učvrstite tipku za uključenje/isključenje pomoću tipke za trajno uključenje. Isključenje: Pritisnite i otpustite tipku za uključenje/isključenje. Brzina rezanja se mijenja zakretanjem regulatora Otpuštanjem vijaka stopicu pile možete podesiti pod kutem do 45°.
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 19 EG Konformitätserklärung EC Declaration of Conformity Déclaration de Conformité CE EC ¢‹ÏˆÛË ÂÚÈ Ù˘ ·ÓÙ·fiÎÚÈÛ˘ EC Conformiteitsverklaring Dichiarazione di conformità CE Declaracion CE de Conformidad EC Overensstemmelseserklæring Declaração de conformidade CE EU prohlášení...
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 20 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der tie gilt für den Bereich der Bundesrepublik Deutschland oder der Übernahme des Gerätes durch den Kunden.
Seite 21
Anleitung BPSL 750 SPK 4 23.06.2004 8:26 Uhr Seite 21...
Seite 22
D-94405 Landau/Isar Christofor Stefanidi Tel. (0180) 5 120 509 (12 Ct/min), Fax (0180) 5 835 830 (12 Ct/min) Belinskij-102 KZ-4860008 st. Chimkent Hans Einhell Österreich Gesellschaft m.b.H. Tel./Fax 03252 242414 Mühlgasse 1 A-2353 Guntramsdorf Novatech S.r.l. Tel. (02236) 53516, Fax (02236) 52369 Bd.
