FlowCon C

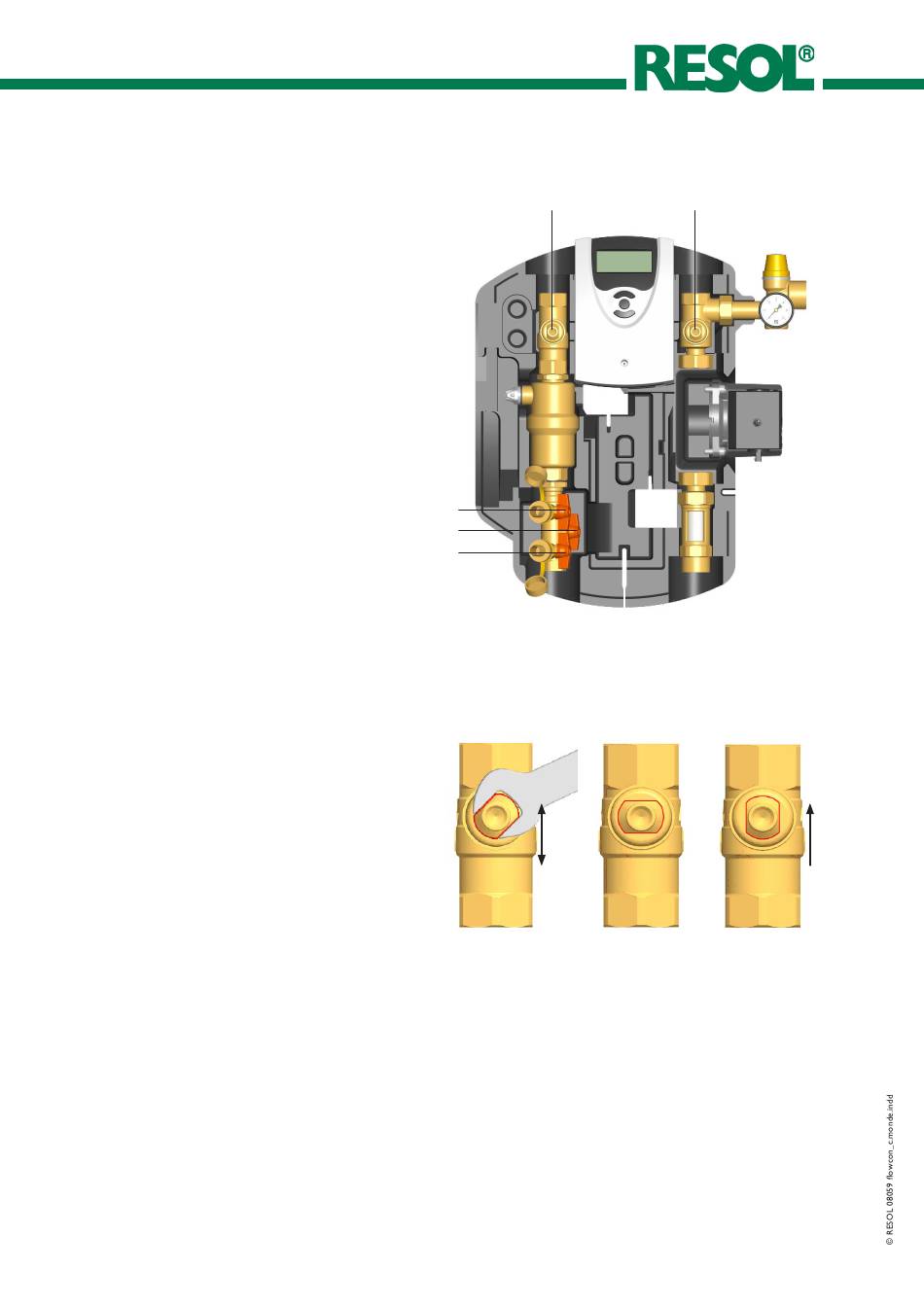

3.3 Spülen und Befüllen der Solaranlage
•
Das Ausdehnungsgefäß von der Solaranlage trennen.
•
Den Druckschlauch einer Spül- und Befüllstation an den
Befüllhahn (5) der Spül- und Befülleinheit an schließen.
•
Den Spülschlauch einer Spül- und Befüllstation an den
Entleerhahn (3) der Spül- und Befülleinheit anschlie-
ßen
•
Den Kugelhahn (4) in der Mitte der Spül- und Befüll-
einheit schließen
•
Die Kugelhähne im Vorlauf (1) und im Rücklauf (2) mit
einem Maulschlüssel SW 14 in 45°-Stellung drehen.
So sind die Schwerkraftbremsen in den Kugelhähnen
geöffnet.
•
Befüll und Entleerhähne öffnen (3 und 5).
•
Die Solaranlage mittels der Spül- und Befüllstation für
mindestens 15 Minuten spülen, um die Luft aus der
Anlage zu bekommen.
•
Die Solaranlage während des Spülens mehrfach am
Airstopp entlüften, bis die Wärmeträgerflüssigkeit
blasenfrei austritt
•
Den Entleerhahn (3) der Spül- und Befülleinheit bei
laufender Befüllpumpe schließen und den Anlagendruck
auf ca. 5 bar erhöhen. Der Anlagendruck kann am Ma-
nometer abgelesen werden
•
Den Befüllhahn (5) schließen und die Pumpe der Spül-
und Befüllstation abschalten.
•
Am Manometer prüfen, ob sich der Anlagendruck ver-
ringert und ggf. die Undichtigkeiten beheben.
•
Die Verbindung zwischen dem Ausdehnungsgefäß und
den übrigen Komponenten der Solaranlage wieder
herstellen.
Falls Korrektur notwendig, folgenden Schritt
einleiten:
•
Mittels der Spül- und Befüllstation den Betriebsdruck
(0,3-0,5 bar größer als Vordruck des Ausdehnungsge-
fäßes) der Solaranlage einstellen.
•
Wurde zur Einstellung des Betriebsdrucks die Spül- und
Befüllstation in Betrieb genommen, die Befüllpumpe
abschalten.
•
Die Befüll- und Entleerhähne schließen und den Kugel-
hahn öffnen.
•
Die Schläuche der Spül- und Befüllstation abnehmen
und die Verschlüsse auf die Befüll- und Entleerhähne
schrauben.
•
Die Schwerkraftbremsen im Vor- und Rücklauf in Be-
triebsstellung bringen; dazu die Kugelhähne mit Hilfe
eines Maulschlüssels SW 14 öffnen
6
|
1
3
4
5
Kugelhahn: 45°
Schwerkraftbremse
außer Betrieb
Kugelhahn: 90°
Durchströmung in
Kugelhahn geschlossen,
beide Richtungen
keine Durchströmung
•
Die Solarthermiepumpe im Handbetrieb auf höchster
Drehzahlstufe in Betrieb nehmen (siehe Regleranlei-
tung) und mindestens 15 Minuten zirkulieren lassen.
•
Die Solaranlage während des Spülens mehrfach am
Airstopp entlüften, bis die Wärmeträgerflüssigkeit
blasenfrei austritt. Den Anlagendruck auf den Betriebs-
druck erhöhen.
2
Kugelhahn: 0°
Schwerkraftbremse in
Betrieb, Durchströ-
mung nur in
Flussrichtung
