FlowCon C

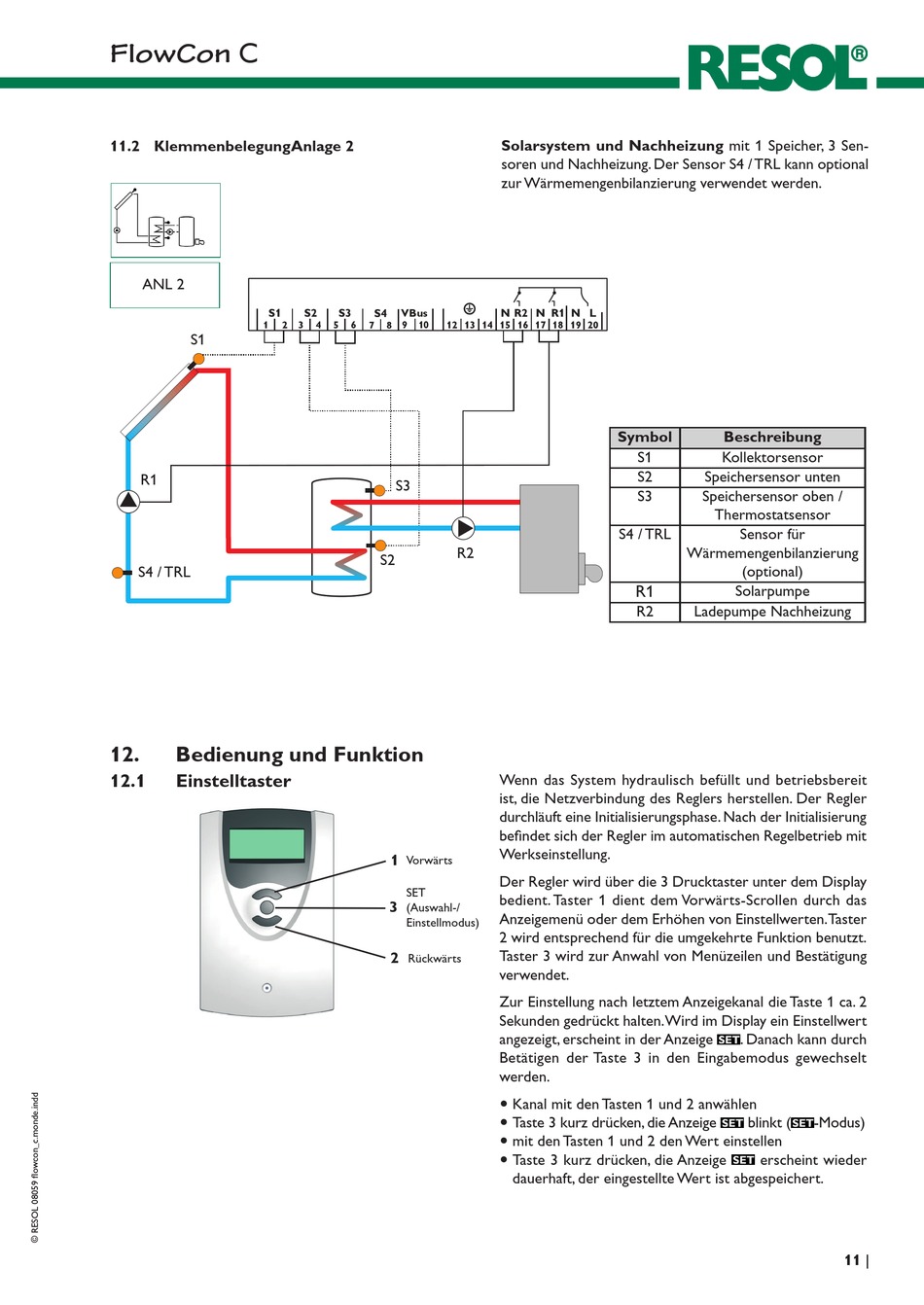

11.2 Klemmenbelegung Anlage 2
ANL 2
S1
R1
S4 / TRL
12.
Bedienung und Funktion
12.1
Einstelltaster
Solarsystem und Nachheizung mit 1 Speicher, 3 Sen-
soren und Nachheizung. Der Sensor S4 / TRL kann optional
zur Wärme mengenbilanzierung verwendet werden.
VBus
9
10
S3
R2
S2
Wenn das System hydraulisch befüllt und betriebsbereit
ist, die Netzverbindung des Reglers herstellen. Der Regler
durchläuft eine Initialisierungsphase. Nach der Initialisierung
befindet sich der Regler im automatischen Regelbetrieb mit
Werkseinstellung.
1
Vorwärts
Der Regler wird über die 3 Drucktaster unter dem Display
SET
bedient. Taster 1 dient dem Vorwärts-Scrollen durch das
3
(Auswahl-/
Anzeigemenü oder dem Erhöhen von Einstellwerten. Taster
Einstellmodus)
2 wird entsprechend für die umgekehrte Funktion benutzt.
Taster 3 wird zur Anwahl von Menüzeilen und Bestätigung
2
Rückwärts
verwendet.
Zur Einstellung nach letztem Anzeigekanal die Taste 1 ca. 2
Sekunden gedrückt halten. Wird im Display ein Einstellwert
angezeigt, erscheint in der Anzeige
Betätigen der Taste 3 in den Eingabemodus gewechselt
werden.
Kanal mit den Tasten 1 und 2 anwählen
Taste 3 kurz drücken, die Anzeige
mit den Tasten 1 und 2 den Wert einstellen
Taste 3 kurz drücken, die Anzeige
dauerhaft, der eingestellte Wert ist abgespeichert.
Symbol
Beschreibung
S1
Kollektorsensor
S2
Speichersensor unten
S3
Speichersensor oben /
Thermostatsensor
S4 / TRL
Sensor für
Wärmemengenbilanzierung
(optional)
R1
Solarpumpe
R2
Ladepumpe Nachheizung
. Danach kann durch
blinkt (
erscheint wieder
-Modus)
11
|
