FlowCon C
9.

Installation

10. Anwendungsbeispiele
Standard-Solarsysteme
11. Installation
11.1

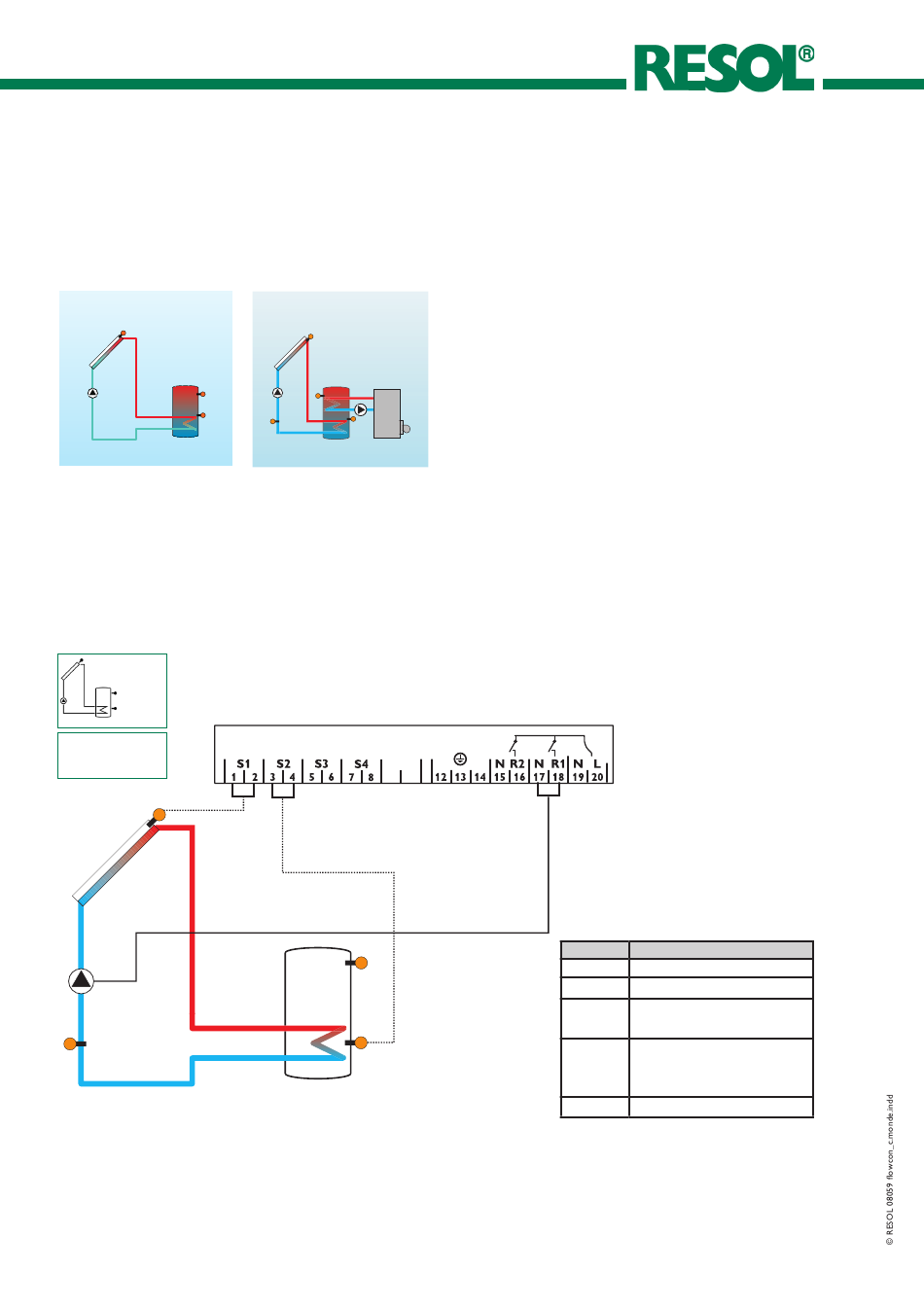

Klemmenbelegung Anlage 1

ANL 1
S1
R1
S4 / TRL
10
|
Hinweis:
Der Regler ist bereits in der Station integriert und stecker-
fertig. Im Falle von Wartungs- oder Servicearbeiten ist Ka-
pitel 15 ‚Elektrischer Anschluss' zu beachten!
C/3
DeltaSol
®
Solarsysteme
mit Nachheizung
Standard-Solarsystem mit 1 Speicher, 1 Pumpe und 3
Sensoren. Der Sensor S4 / TRL kann optional zur Wärme -
mengenbilanzierung verwendet werden.
VBus
9
10
S3
S2
Symbol
Beschreibung
S1
Kollektorsensor
S2
Speichersensor unten
S3
Speichersensor oben
(optional)
S4 / TRL
Sensor für
Wärmemengenzählung
(optional)
R1
Solarpumpe
