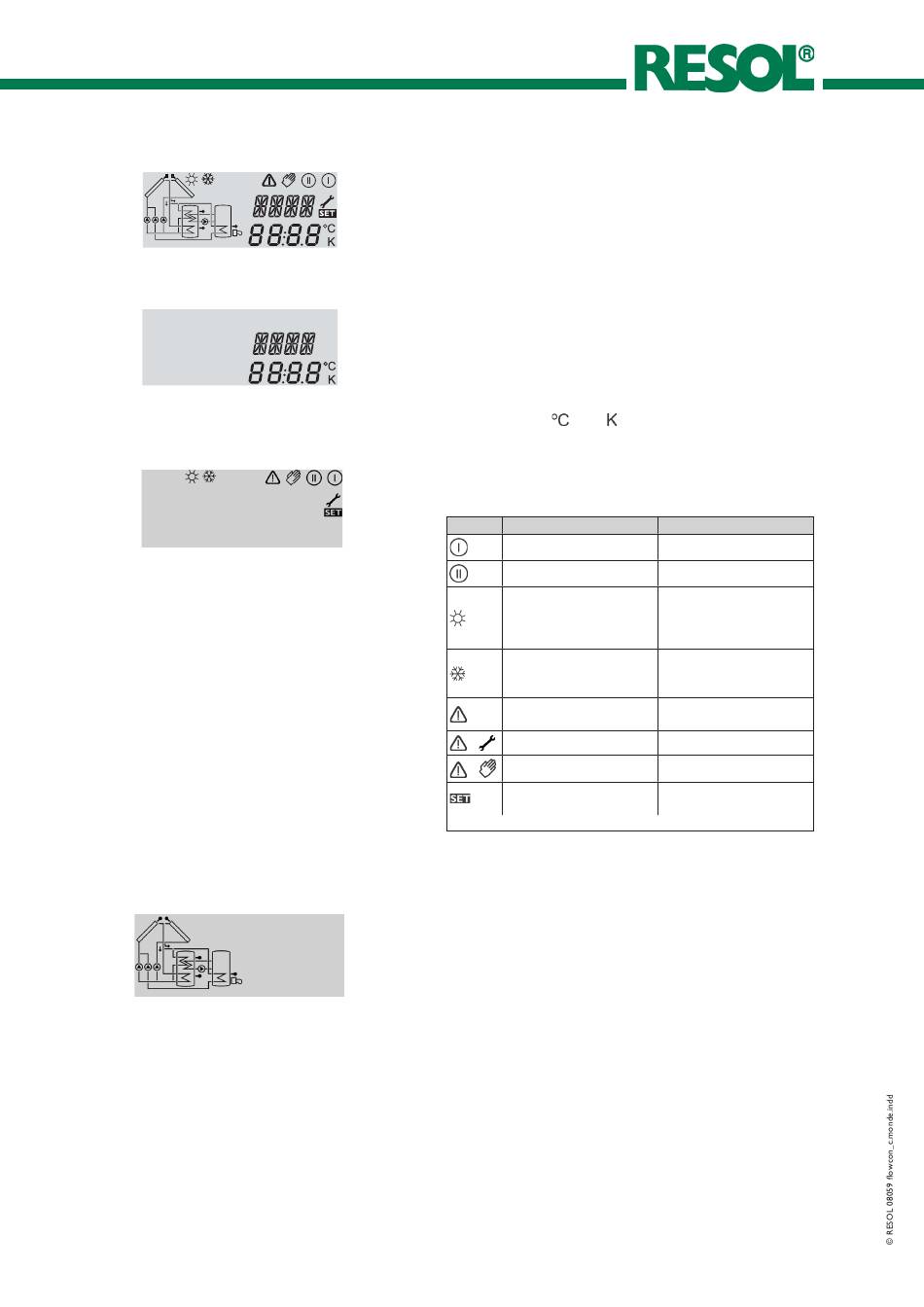

12.2 System-Monitoring-Display
Vollanzeige Monitoring-Display
12.2.1 Kanalanzeige
nur Kanalanzeige
12.2.2Symbolleiste
nur Symbolleiste
12.2.3System-Screen
nur System-Screen Anzeige
12
|
Das System-Monitoring-Display besteht aus 3 Bereichen:
Der Kanalanzeige, der Symbolleiste und dem System-
Screen (aktives Anlagenschema).
Die Kanalanzeige besteht aus zwei Zeilen. Die obere An-
zeigen-Zeile ist eine alphanumerische 16-Segment-Anzeige
(Textanzeige). Hier werden hauptsächlich Kanalnamen /
Menüpunkte eingeblendet. In der unteren 7-Segment-Anzei-
ge werden Kanalwerte und Einstellparameter angezeigt.
Temperaturen und Temperaturdifferenzen werden mit An-
gabe der Einheit
oder
Die Zusatzsymbole der Symbolleiste zeigen den aktuellen
Systemstatus an.
Symbol
normal
Relais 1 aktiv
Relais 2 aktiv
Speichermaximalbegren-
zungen aktiv / Speicherma-
ximal-
temperatur überschritten
Option Frostschutz aktiviert
+
+
Der System-Screen (aktives Anlagenschema) zeigt im Regler
ausgewählte Schemata. Es besteht aus mehreren System-
komponenten-Symbolen, die je nach Anlagenzustand blinken,
dauerhaft angezeigt oder verborgen werden.
angezeigt.
blinkend
Kollektorkühlfunktion aktiv
Rückkühlfunktion aktiv
Kollektorminimalbegrenzung
aktiv
Frostschutzfunktion aktiv
Kollektornotabschaltung aktiv
oder Speichernotabschaltung
Sensordefekt
Handbetrieb aktiv
Ein Einstellkanal wird
geändert SET-Modus
