FlowCon C

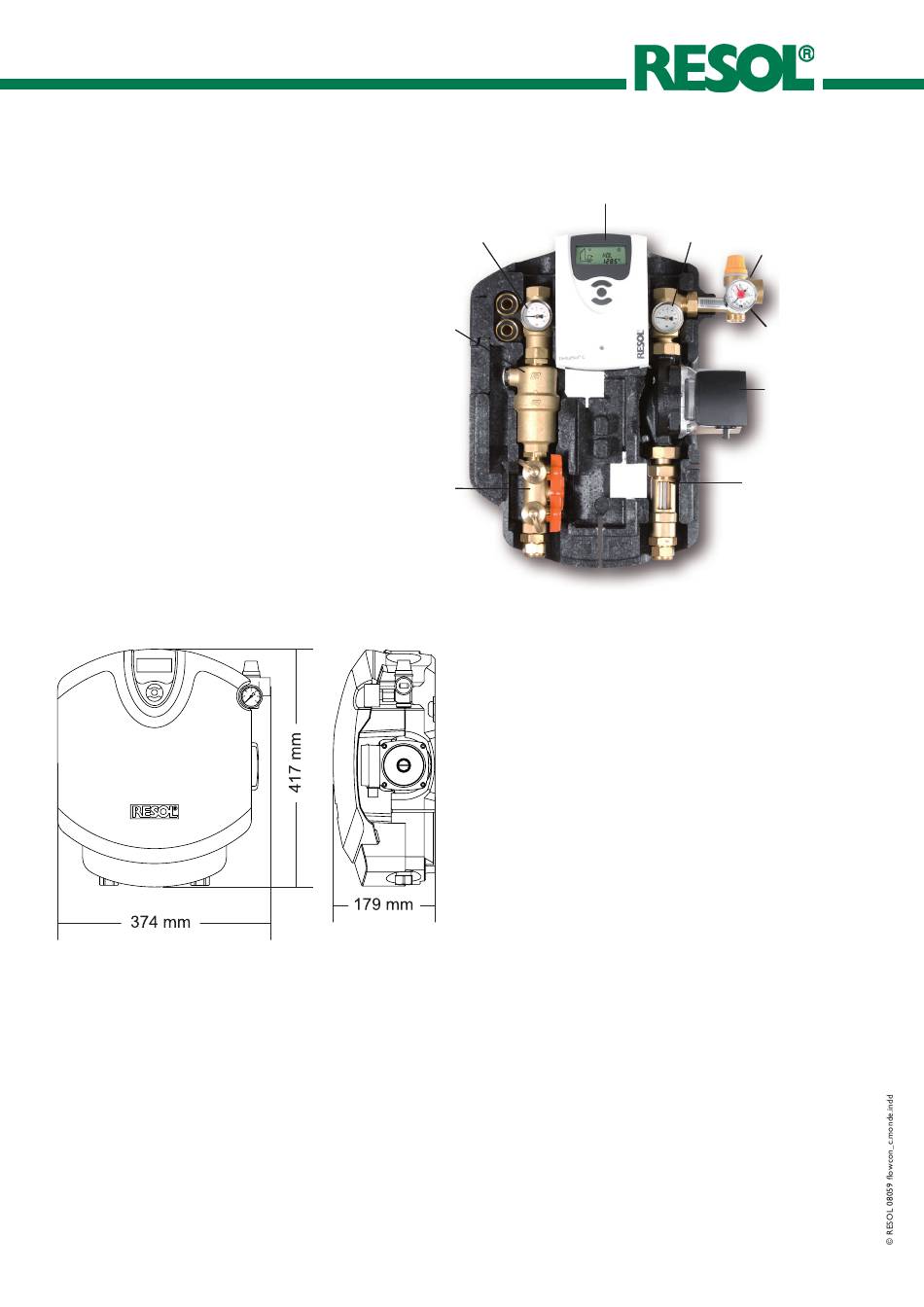

Abmessungen:

Höhe (mit Isolierung): 417 mm
Breite (mit Isolierung): 374 mm
Abstand Achse / Wand: 179 mm
Rohranschlüsse: ¾" IG
Anschluss für ADG-Set:
3/4" AG, flachdichtend
Abgang Sicherheitsventil: 3/4" IG

Austattung:

Sicherheitsventil: 6 bar
Manometer: 0 - 6 bar
Schwerkraftbremsen:
Öffnungsdruck 200 mmWS, aufstellbar
Material:
Armaturen: Messing
Dichtungen: EPDM
Isolierung: EPP, l = 0,041 W/(m*K)
Technische Daten:
Max. zulässiger Druck: 6 bar
Max. zulässige Betriebstemperatur: 120 °C
Volumenstrom: 1-20 l /min

2. Montage der Station

Den Montageort der Solarstation bestimmen.
Die komplette Solarstation aus der Verpackung neh-
men. Die vordere Isolierschale abnehmen.
Den beiliegenden Wandhalter an die Wand halten und
Bohrlöcher anzeichnen, bohren, Dübel einsetzen.
Wandhalter mit Schrauben an der Wand befestigen
Die komplette Solarstation fest an den Wandhalter
drücken. Die Station rastet ein und ist somit an der
Wand befestigt
Die Verrohrung mit der Solaranlage herstellen.
Den Vordruck des Ausdehnungsgefäßes überprüfen
und diesen ggf. an die örtlichen Gegebenheiten anpas-
4
|
Thermometer
Vorlauf
Airstopp
Spül- und
Befülleinheit
(optional)
sen (PVor [bar] = 1 bar + DTh [m]*1/10 (DTh = Höhen-
differenz zwischen Kollektor und Solarstation)
Die elektrischen Komponenten der Solarstation
anschließen: Speicher- und Kollektorsensor anschlie-
ßen und mit dem Regler verbinden. Netzstecker des
Reglers in eine Netzsteckdose stecken.
Alle Überwurfmuttern und Verschraubungen nachziehen.
Vordere Isolierschale anbringen
Regelung
C
DeltaSol
®
Thermometer
Rücklauf
Sicherheits-
gruppe
Manometer
Pumpe
FlowCheck
