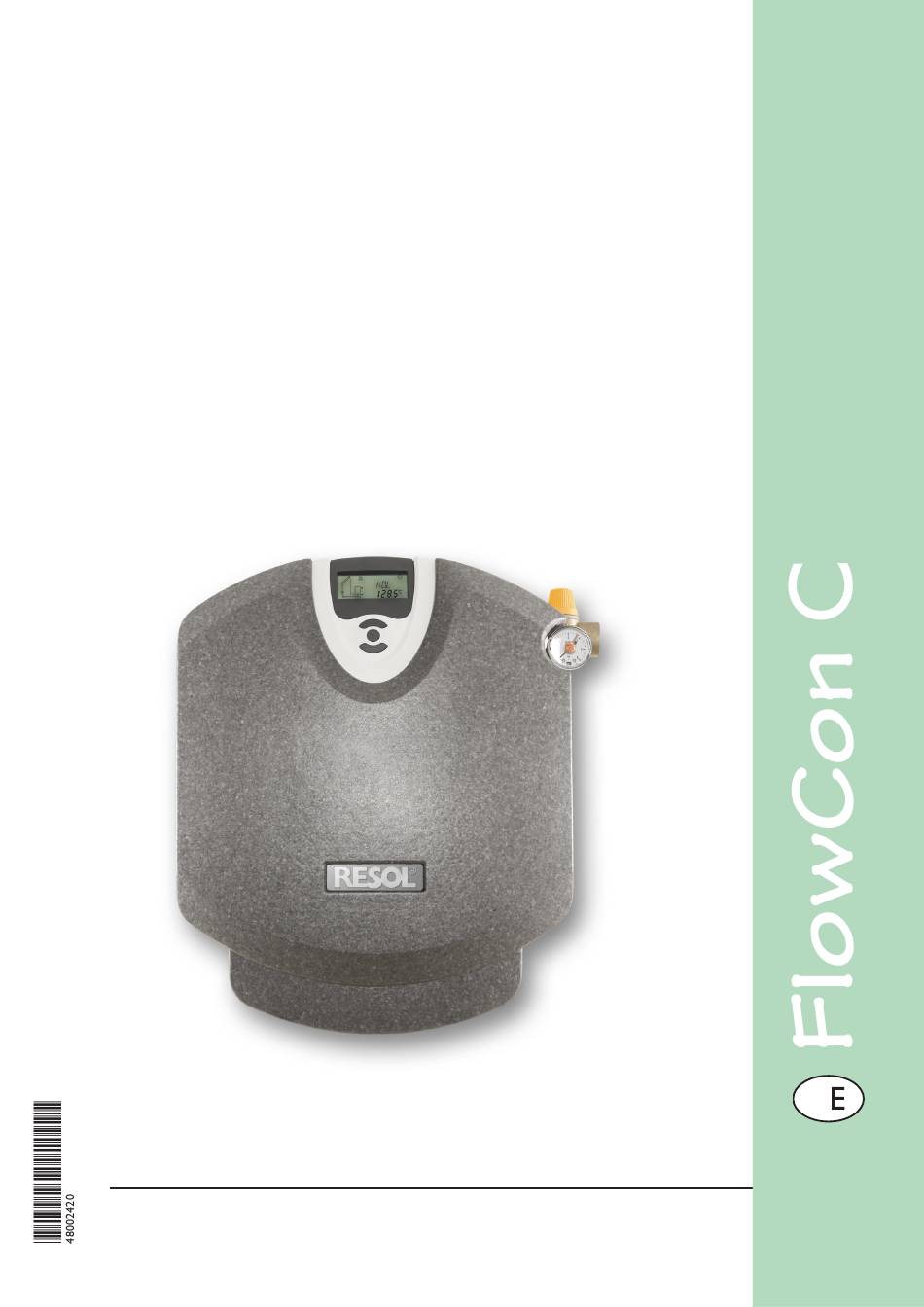

- Seite 1 RESOL FlowCon C Installation Bedienung Inbetriebnahme www.resol.de Handbuch www.resol.de Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 2: Inhaltsverzeichnis
Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haf- tungsansprüche Konformitätserklärung Wir, die RESOL Elektronische Regelungen GmbH, D-45527 Hattingen, erklären in alleiniger Verantwortung, dass das Produkt FlowCon C mit den folgenden Normen Irrtum und technische Änderungen übereinstimmt: vorbehalten EN 55 014-1 EN 60 730-1 Gemäß... -
Seite 3: Solarstation Mit Intergrierter Regelung
• Hochwertige Wärmedämmschale zur Minimierung des Wärmeverlustes • FlowCheck Lieferumfang: Zu diesem Produkt Die Solarstation FlowCon C ist eine vormontierte und 1 x Solarstation FlowCon Cmit inte- auf Dichtheit geprüfte Armaturengruppe für die Übertra- griertem Regler DeltaSol ® gung der Wärme vom Kollektor zum Speicher. Sie enthält 1 x Spül- und Befülleinheit (optional) -
Seite 4: Abmessungen
FlowCon C Abmessungen: Regelung DeltaSol ® Höhe (mit Isolierung): 417 mm Thermometer Breite (mit Isolierung): 374 mm Thermometer Sicherheits- Rücklauf Vorlauf Abstand Achse / Wand: 179 mm gruppe Rohranschlüsse: ¾" IG Anschluss für ADG-Set: 3/4" AG, flachdichtend Abgang Sicherheitsventil: 3/4" IG... -
Seite 5: Inbetriebnahme
FlowCon C 3. Inbetriebnahme 3.1 Spülen und Befüllen der Solaranlage Achtung: Verbrühungsgefahr! Um das Sieden der Wärmeträgerflüssigkeit in den Kollek- toren zu verhindern, die Anlage nicht bei starkem Sonnen- schein spülen oder befüllen! Achtung: Frostgefahr! Solaranlagen lassen sich nach dem Spülen nicht mehr restlos entleeren. -
Seite 6: Falls Korrektur Notwendig, Folgenden Schritt Einleiten
FlowCon C 3.3 Spülen und Befüllen der Solaranlage • Das Ausdehnungsgefäß von der Solaranlage trennen. • Den Druckschlauch einer Spül- und Befüllstation an den Befüllhahn (5) der Spül- und Befülleinheit an schließen. • Den Spülschlauch einer Spül- und Befüllstation an den Entleerhahn (3) der Spül- und Befülleinheit anschlie-... -
Seite 7: Entleeren Der Solaranlage
FlowCon C 3.4 Entleeren der Solaranlage • Die Schwerkraftbremsen in den Kugelhähnen im Vor- und Rücklauf öffnen. Dazu die Kugelhähne mit einem WARNUNG! Maulschlüssel in 45°-Stellung drehen. Verletzungsgefahr durch sehr hohe Temperaturen • Einen temperaturbeständigen Auffangbehälter unter des austretenden Mediums. Den Auffangbehälter so... -
Seite 8: Anschluss
FlowCon C 6. Anschluss WARNUNG! Der Regler ist bereits in der Station integriert und stecker- fertig. Im falle von Wartungs- und Servicearbeiten ist der Vor jedem Öffnen des Gehäuses Regler aus der Station zu nehmen. Dazu sind die folgenden allpolige Trennung von der Netz-... -
Seite 9: Integrierte Regelung Deltasol
Thermostatfunktion und Wär me - Umgebungstemp.: 0 ... 40 °C mengen bilanzierung Abmessung: 172 x 110 x 46 mm Eingänge: für 4 Temperatursensoren Einbau: in der Solarstation FlowCon C Pt1000 integriert Ausgänge: 2 Standardrelais Anzeige: System-Monitor zur Anlagen- Bus: RESOL VBus ®... -
Seite 10: Installation
FlowCon C Installation Hinweis: Der Regler ist bereits in der Station integriert und stecker- fertig. Im Falle von Wartungs- oder Servicearbeiten ist Ka- pitel 15 ‚Elektrischer Anschluss‘ zu beachten! 10. Anwendungsbeispiele DeltaSol ® Standard-Solarsysteme Solarsysteme mit Nachheizung 11. Installation 11.1... -
Seite 11: Klemmenbelegung Anlage 2
FlowCon C Solarsystem und Nachheizung mit 1 Speicher, 3 Sen- 11.2 Klemmenbelegung Anlage 2 soren und Nachheizung. Der Sensor S4 / TRL kann optional zur Wärme mengenbilanzierung verwendet werden. ANL 2 VBus Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben /... -
Seite 12: System Monitoring Display
FlowCon C 12.2 System-Monitoring-Display Das System-Monitoring-Display besteht aus 3 Bereichen: Der Kanalanzeige, der Symbolleiste und dem System- Screen (aktives Anlagenschema). Vollanzeige Monitoring-Display 12.2.1 Kanalanzeige Die Kanalanzeige besteht aus zwei Zeilen. Die obere An- zeigen-Zeile ist eine alphanumerische 16-Segment-Anzeige (Textanzeige). Hier werden hauptsächlich Kanalnamen / Menüpunkte eingeblendet. -
Seite 13: Temperatursensor
FlowCon C Sensor Sensor Speicher oben Kollektor 1 Ventil Pumpen Sensor Zusatzsymbol Brennerbetrieb Speicherwärmetauscher Speicher Speicher 2 oder Nachheizung (mit Zusatzsymbol) Temperatursensor Kollektor mit Kollektorsensor Pumpe Speicher 1 mit Wärme tauscher Nachheizung mit Brennersymbol 12.3 Blinkcodes • Pumpen blinken während der Einschaltphase •... -
Seite 14: Erstinbetriebnahme
FlowCon C Erstinbetriebnahme Bei Erstinbetriebnahme zuerst Anlagenschema einstellen 1. Zuerst Netzverbindung einschalten. Der Regler durchläuft eine Initialisierungsphase, in der die Betriebs-Kontrolllampe rot und grün blinkt. Nach der Initialisierung befindet sich der Regler im automatischen Vorwärts Regelbetrieb mit Werkseinstellung. Das voreingestellte An- lagenschema ist ANL 1* 2. -
Seite 15: Regelparameter Und Anzeigekanäle
FlowCon C 14. Regelparameter und Anzeigekanäle 14.1 Kanal-Übersicht Legende: Entsprechender Kanal ist nur bei aktivierter Option Wär- Entsprechender Kanal ist vorhanden. memengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden wenn die zugehörige Entsprechender Kanal ist nur bei deaktivierter Option Option aktiviert ist. -
Seite 16: Funktionen Und Optionen
FlowCon C 14.2 Funktionen und Optionen Anzeige Kollektortemperatur Zeigt die momentane Kollektortemperatur an. KOL: Kollektortemperatur • KOL : Kollektortemperatur Anzeigebereich: -40 ... +250 °C Anzeige Speichertemperaturen Zeigt die momentane Speichertemperatur an. TSP,TSPU,TSPO: Speichertemperaturen • TSP : Speichertemperatur Anzeigebereich: -40 ... +250 °C •... -
Seite 17: Speicher-Maximaltemperatur
FlowCon C Wärmemengenbilanzierung OWMZ:Wärmemengen- Grundsätzlich ist in Verbindung mit einem Flowmeter eine bilanzierung Wärme men gen bilanzierung möglich. Dazu ist in Kanal Einstellbereich OFF ... ON OWMZ die Option Wärmemengenbilanzierung zu akti- Werkseinstellung OFF vieren. Der am Flowmeter abzulesende Volumenstrom (l/min) muss VMAX: Volumenstrom in im Kanal VMAX eingestellt werden. -
Seite 18: Kollektor-Grenztemperatur Kollektornotabschaltung
FlowCon C Kollektor-Grenztemperatur Bei Überschreiten der eingestellten Kollektor-Grenztempe- Kollektornotabschaltung ratur (NOT) wird die Solarpumpe (R1) ausgeschaltet, um einer schädigenden Überhitzung der Solar-Komponenten NOT: vorzubeugen (Kollek tornotab schal tung). Ab Werk ist die Kollektorbegrenzungs- Grenztem peratur auf 140 °C eingestellt, kann aber in dem temperatur Bereich von 110 ... - Seite 19 FlowCon C Rückkühlfunktion Bei Erreichen der eingestellten Speichermaximaltempera- tur (SMAX) bleibt die Solarpumpe eingeschaltet, um eine Überhitzung des Kollektors zu verhindern. Dabei kann die ORUE: Speichertemperatur weiter ansteigen, jedoch nur bis 95 °C Option Rückkühlung (Speichersicherheitsabschaltung). Einstellbereich OFF ... ON Sobald wie möglich (witterungsbedingt) wird die Solarpum-...
-
Seite 20: Elektrischer Anschluss
-Anschluss erfolgt mit beliebiger Polung an ® den beiden mit „VBus“ gekennzeichneten Klemmen 9 und 10. Über diesen Datenbus können ein oder mehrere VBus ® Module angeschlossen werden, z. B.: • RESOL Wärmemengenzähler • RESOL Großanzeigen / Smart Display • RESOL Datenlogger... -
Seite 21: Tipps Zu Fehlersuche
FlowCon C 16. Tipps zur Fehlersuche Tritt ein Störfall ein, wird über das Display des Reglers eine Sicherung Meldung angezeigt: Warnsymbol VBus Betriebskontrolllampe blinkt rot. Im Display erscheint das Symbol und das Symbol blinkt. Sensordefekt. In entsprechendem Sensor- Anzeigekanal wird anstatt einer Tempera- tur ein Fehlercode angezeigt. - Seite 22 FlowCon C 5.1 Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;...
-
Seite 23: Kollektortemperatur Ist
FlowCon C Speicher kühlen über Nacht aus Rückflussverhinderer in weitere Pumpen, die mit der Warmwasserzir ku- dem Solarspeicher in Ver- lation kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe nein läuft nachts? Reglerfunktion prüfen Reinigen bzw. austau- Die Schwerkraftzirkula- nein... -
Seite 24: Zubehör Zum Regler
Teile ist urheberrechtlich geschützt. Eine Verwendung außerhalb und Texte aus, sie haben lediglich Beispielcharakter. Werden darin des Urheberrechts bedarf der Zustimmung der Firma RESOL vermittelte Inhalte benutzt oder angewendet, so geschieht dies - Elektronische Regelungen GmbH. Dies gilt insbesondere für ausdrücklich auf das eigene Risiko des jeweiligen Anwenders.
