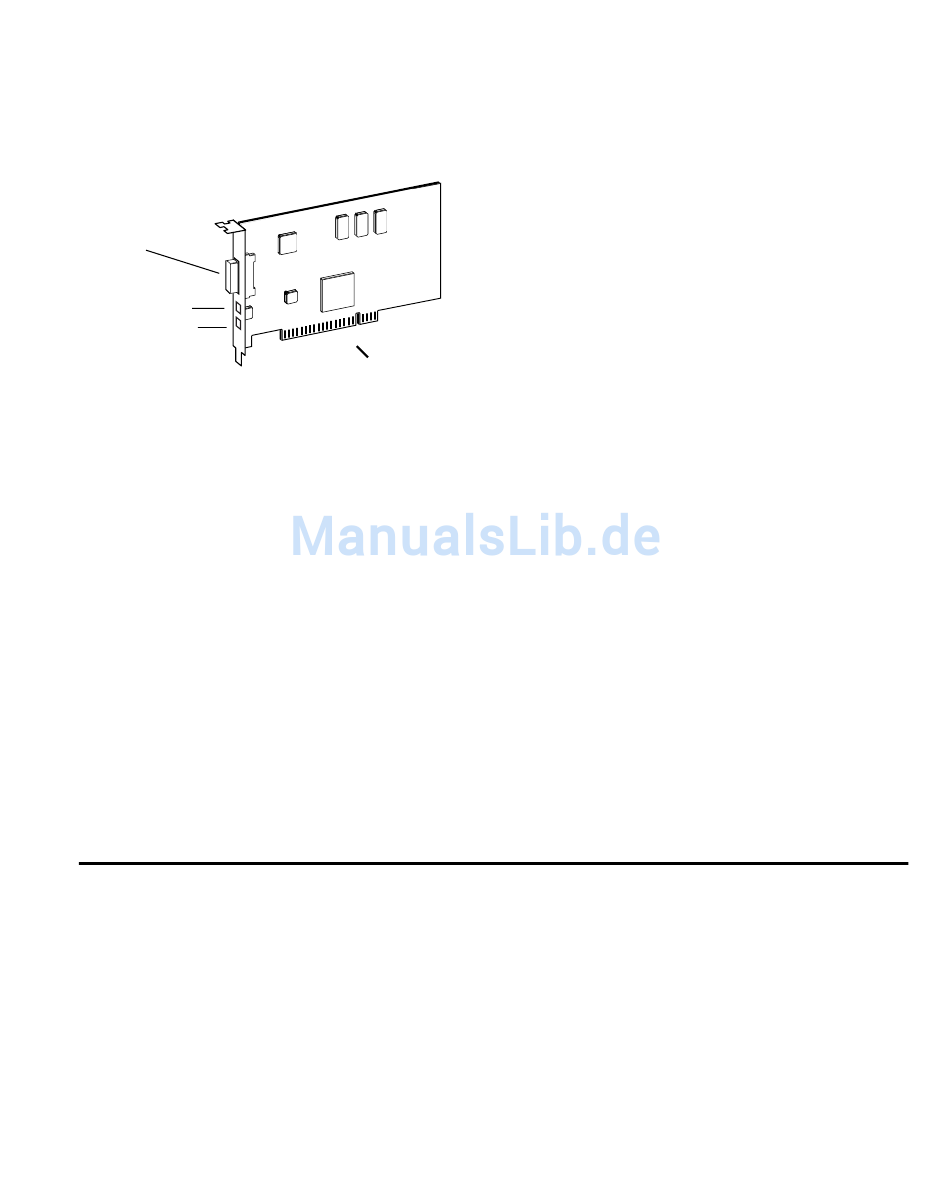

Anschlüsse auf der Digi 001 PCI-Karte
Die Digi 001 PCI-Karte wird in einem verfügbaren PCI-Steckplatz Ihres Computers installiert. Sie
bietet optische Eingangs-/Ausgangsbuchsen für die Übertragung von 8 digitalen Kanälen im ADAT-
Format bzw. 2 Kanälen im S/PDIF-Format sowie eine Anschlussbuchse für die Digi 001 I/O Box.
Anschluss für I/O Box
optischer Eingang
optischer Ausgang
(rotes Licht
kennzeichnet den
Ausgang)
Optischer Eingang
Der optische Eingang wird zum Anschluss eines mit optischer Schnittstelle ausgestatteten digitalen
Audiogeräts verwendet. Dabei kann es sich um ein Audiogerät handeln, das entweder die
achtkanalige Übertragung im ADAT-Format oder die zweikanalige Übertragung im S/PDIF-Format
unterstützt. Das digitale Format für den Eingang kann in Pro Tools LE ausgewählt werden.
Verbindungen in diesen Formaten werden über ein optisches Lichtleiterkabel hergestellt und bieten
eine Auflösung von bis zu 24 Bit. Im Lieferumfang von Digi 001 ist ein Lichtleiterkabel enthalten.
Optischer Ausgang
Über den optischen Ausgang können digitale Audiosignale z.B. an digitale Mischpulte oder einen
digitalen Rekorder übertragen werden. Dabei kann es sich um ein Audiogerät handeln, das entweder
mit achtkanaligen ADAT-Eingängen ausgestattet ist oder den Empfang im zweikanaligen S/PDIF-
Format unterstützt. Das jeweilige digitale Ausgangsformat kann in Pro Tools LE ausgewählt werden.
Verbindungen in diesen Formaten werden über ein optisches Lichtleiterkabel hergestellt und bieten
eine Auflösung von bis zu 24 Bit. Im Lieferumfang von Digi 001 ist ein Lichtleiterkabel enthalten.
Herstellen von Signalverbindungen zum Digi 001-System
Sie können Digi 001 in einer Reihe von Studio-Setups verwenden. Beispiele dafür sind:
• ein Mischpult, ein Leistungsverstärker sowie Lautsprecher
• ein Mischpult und ein Paar Aktivlautsprecher
• ein Stereoempfänger und Lautsprecher
• ein Paar Aktivlautsprecher
PCI-Steckadapter
Kapitel 4: Verkabelung Ihres Studios
29
