Beispiele für Studio-Setups
Je nach Studiokonfiguration ergeben sich unterschiedliche Verkabelungsdiagramme. In den
folgenden Abbildungen werden zwei typische Heimstudiokonfigurationen dargestellt.
S/PDIF I/O
DAT-Rekorder
Analoge
Eingänge 3-6
Ausgangskanäle
1-4 des
Mischpults
Mikrofone u.
Instrumente
an Audioeingänge
des Mischpults

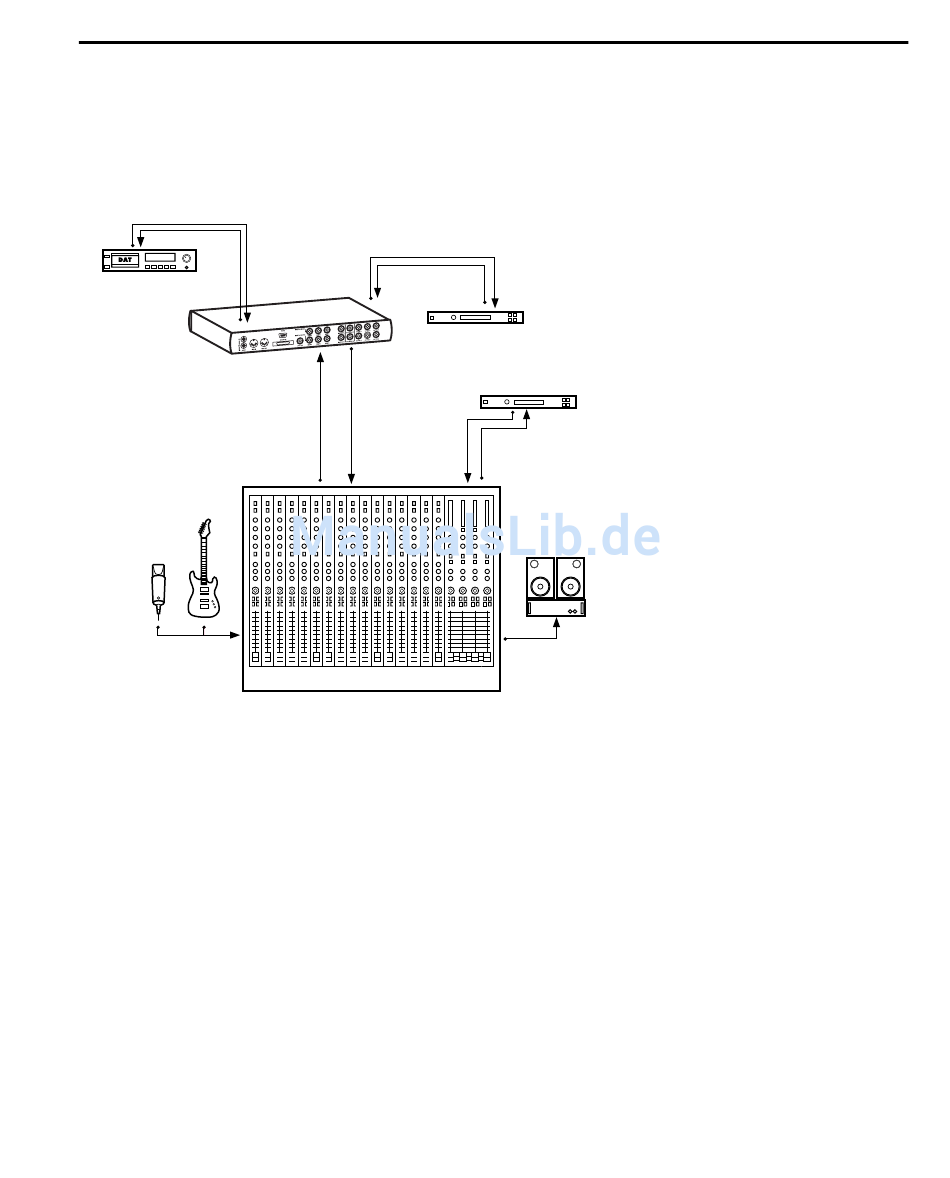

Digi 001-Studiokonfiguration mit Mischpult
Analoge Eingänge/
Ausgänge 7-8
Effektgerät
Analoge
Ausgänge 1-6
Eingangskanäle
1-6 des
Mischpults bzw.
Aux/Effekt-
Tape-Returns
Sends/Returns
lautsprecher
u. Verstärker
Stereoausgänge
des Mischpults
Effektgerät
Abhör-
