Anschließen und Konfigurieren eines MIDI-Geräts
So schließen Sie ein MIDI-Gerät an:
Verwenden Sie Standard-5-Pin-MIDI-Kabel und verbinden Sie zunächst den MIDI In-Port der
1
Digi 001 I/O Box mit dem MIDI Out-Port Ihres Geräts und anschließend den MIDI Out-Port der
Digi 001 I/O Box mit dem MIDI In-Port Ihres Geräts.
Schließen Sie den Ausgang bzw. die Ausgänge Ihres Geräts an.
2
• Sie können den Audioausgang des Geräts an das Digi 001-System anschließen, indem Sie die
analogen Ausgänge mit den analogen Eingängen auf der Rückseite der Digi 001 I/O Box verbinden,
oder ein digitales Gerät an die entsprechenden digitalen Eingänge der Digi 001 I/O Box oder der
Digi 001 PCI-Karte anschließen. Wenn Sie Ihr Gerät über die Audioeingänge der Digi 001 I/O Box
abhören möchten, müssen Sie jeden Eingang auf einen Track routen und diesen Track für die
Aufnahme scharf schalten (Anleitungen dazu finden Sie in Kapitel 6, „Aufnehmen").
• Sie können Ihr Gerät auch mit Hilfe eines externen Mischpults abhören, das analoge bzw. digitale
Signale empfängt. Wenn Sie für die Aufnahme des Materials bereits sind, routen Sie die Ausgänge
des Mischpults auf die Audioeingänge der Digi 001 I/O Box. Weitere Informationen finden Sie in
der Dokumentation zu Ihrem Mischpult.
MIDI
MIDI
In
Out
MIDI
MIDI
Out

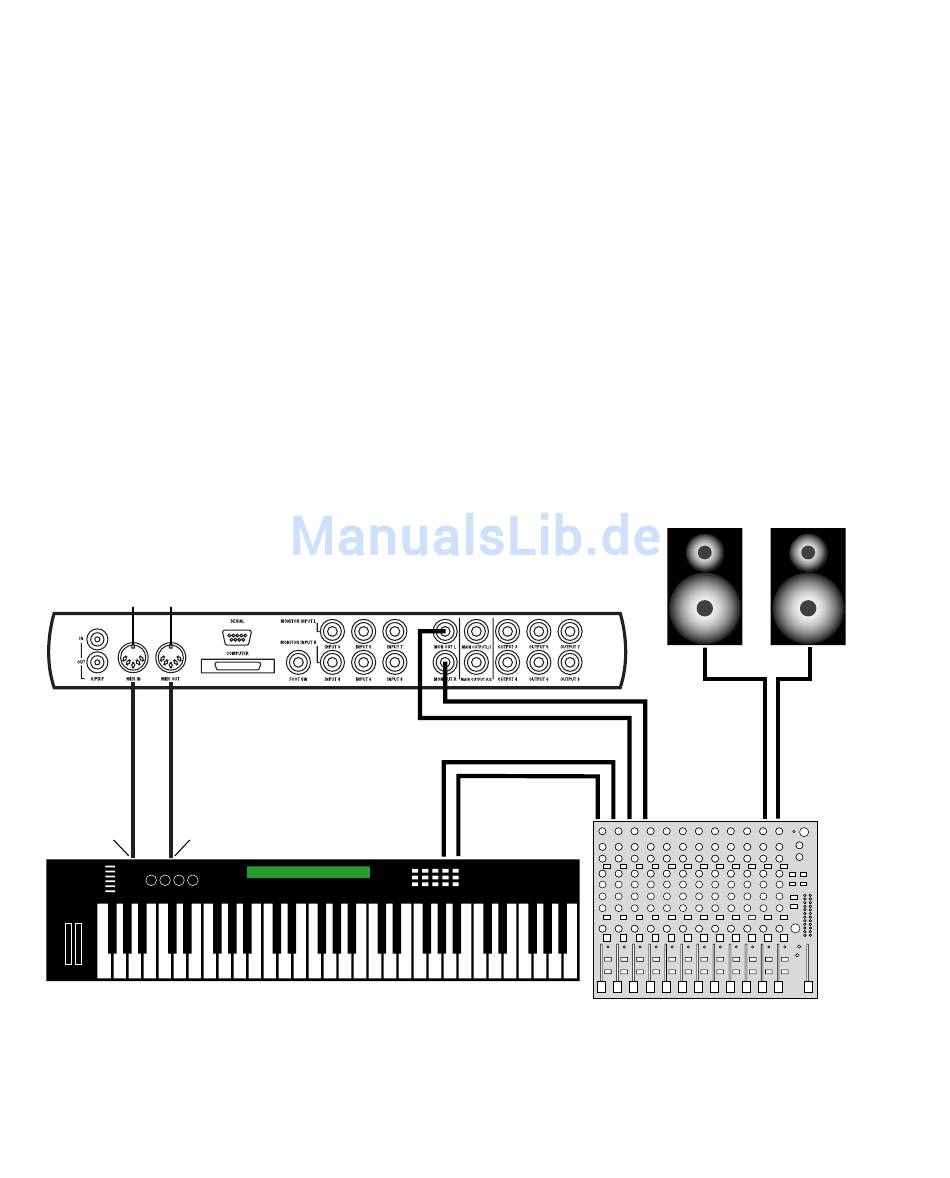

Grundlegendes MIDI-Setup mit einem externen Mischpult
62
Erste Schritte mit der Digi 001
In
Audio-
ausgänge L/R
Aktive Abhör-
lautsprecher
Mischpult-
eingänge
