Schmidt RTM-400 Kurzanleitung Seite 5

19.2.2018
Allgemeines:
Zur genauen Bestimmung der Riemenmasse empfehlen wir, den Antriebsriemen zu
messen und das Gewicht auf eine Riemenlänge von 1 Meter umzurechnen. Die

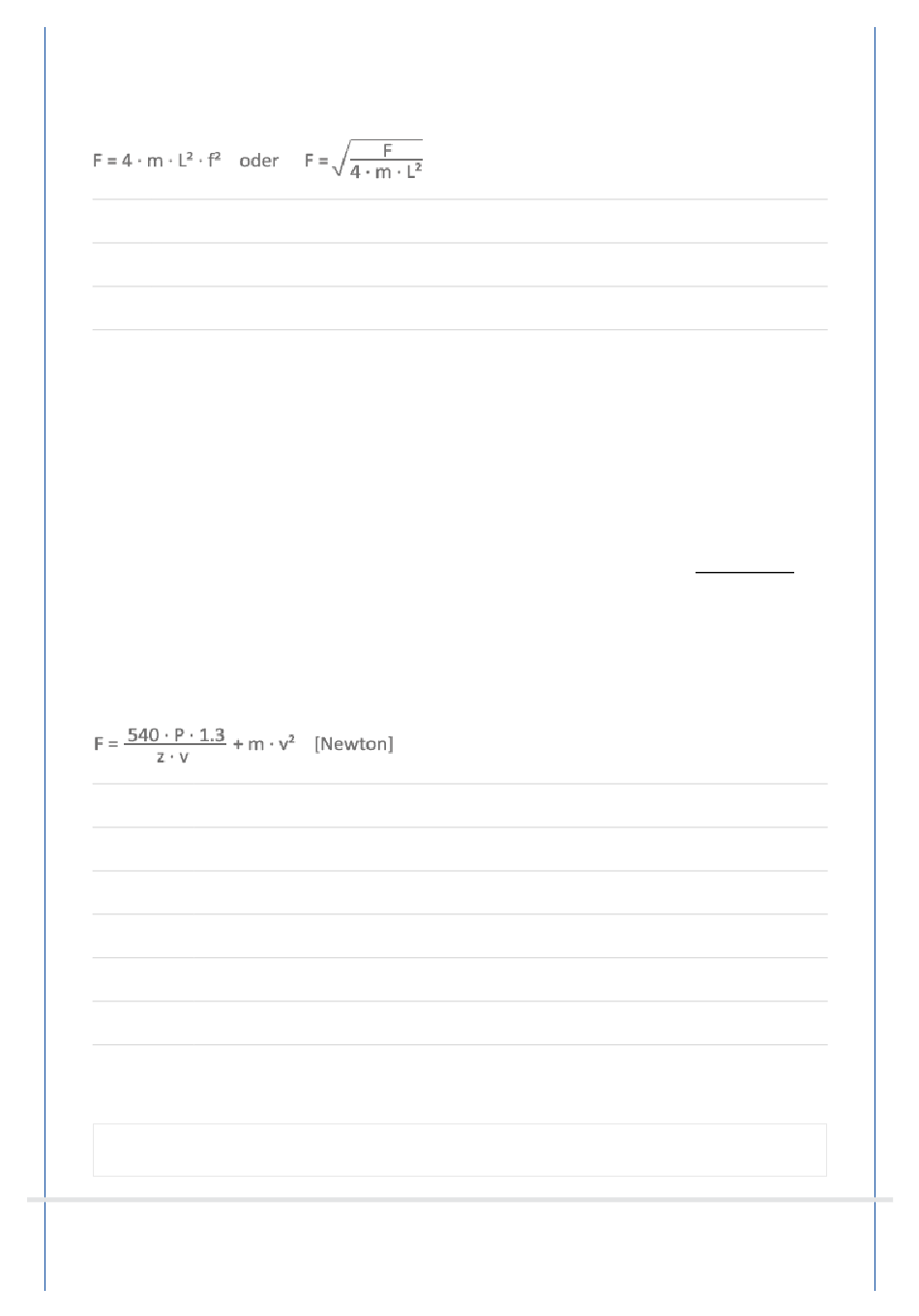

Berechnung der Trumkraft erfolgt nach der Formel:
F = Trumkraft in N
m = lineare Riemenmasse in kg/m
L = Länge des freien Riementrums in m
f = gemessene Eigenfrequenz des Riemens in Hz
Hinweis
Messabweichungen von bis zu ±10 % bei verschiedenen Messungen am gleichen
Antriebsriemen, haben in der Regel keinen Mess- oder Gerätefehler zur Ursache.
Messabweichungen sind in den meisten Fällen durch die mechanischen Toleranzen der
Antriebssysteme begründet.
Achtung!
Bei der Newton- und Pound-force-Berechnung gehen diese Toleranzen quadratisch in
das Ergebnis ein!
Sollwert:
Der Sollwert für die Riemenspannung wird als Eigenfrequenz in Hz oder als Trumkraft
in N vorgegeben. Er ist abhängig von den Eigenschaften des Antriebs. Alternativ kann
der Sollwert auch berechnet werden nach der Formel:
P
z
v
D
n
m x v²
m
Lieferumfang
Riemenspannungsmesser RTM-400 im Etui, 2 Messsonden, 1 Batterie,
Diese Website benutzt Cookies. Wenn Sie die Website weiter nutzen, stimmen Sie der Verwendung von
Kalibrierzeugnis desHerstellers und Bedienungsanleitung in deutsch und englisch
Cookies zu. An dieser Stelle können Sie auch der Verwendung von Cookies widersprechen und die
Browsereinstellungen entsprechend anpassen.
https://www.hans-schmidt.com/produkt-details/riemenspannungsmesser-rtm-400/
Riemenspannungsmesser RTM-400 - Hans Schmidt
= Motorleistung in kW
= Anzahl der Riemen
= Riemengeschwindigkeit = D x n/19100
= Wirkdurchmesser der kleinen Scheibe in mm
= Drehzahl der kleinen Scheibe (Upm)
= Fliehkraft (relevant für Drehzahlen > 800 Upm)
= Riemengewicht in kg/m laut Tabelle (für einen Riemen)
5/6
