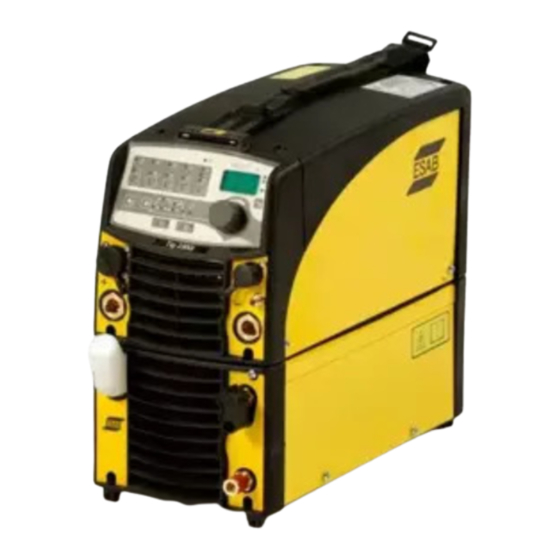

ESAB Caddy Tig 1500i Betriebsanweisung
Vorschau ausblenden
Andere Handbücher für Caddy Tig 1500i:
- Betriebsanweisung (30 Seiten) ,
- Betriebsanleitung (30 Seiten) ,
- Betriebsanweisung (24 Seiten)
Verwandte Anleitungen für ESAB Caddy Tig 1500i
Inhaltszusammenfassung für ESAB Caddy Tig 1500i
- Seite 1 â Caddy Tig 1500i Tig 2200i Betriebsanweisung 0460 443 101 DE 20120731 Valid for serial no. 803-xxx-xxxx to 927-xxx-xxxx...
- Seite 2 - 2 -...
- Seite 3 - 3 -...
-
Seite 4: Inhaltsverzeichnis
1 SICHERHEIT ............2 EINFÜHRUNG . -
Seite 5: Sicherheit
SICHERHEIT Der Anwender einer ESAB-Schweißausrüstung ist für die Sicherheitsmaßnahmen verantwortlich, die für das Personal gelten, das mit der Anlage oder in deren Nähe arbeitet. Die Sicherheitsmaßnahmen sollen den Anforderungen entsprechen, die an der Schweiß-ausrüstung gestellt werden. Der Inhalt dieser Empfehlung kann als eine Ergänzung der normalen Vorschriften für den Arbeitsplatz betrachtet werden. - Seite 6 Lesen Sie die Betriebsanweisung for der installation und inbetriebnahme durch. SCHÜTZEN SIE SICH SELBST UND ANDERE! Die notwendige Schweißschutzausrüstung und weiteres Zubehör wird von ESAB zur Verfügung gestellt. WARNUNG! Die Stromquelle darf nicht zum Auftauen gefrorener Rohre eingesetzt werden. VORSICHT! Lesen Sie die Betriebsanweisung vor der Installation und inbetriebnahme durch.
-
Seite 7: Einführung
Die Stromquelle wird mit einem 3-m-Schweißkabel komplett mit WIG-Brenner, 3-m-Rückleiterkabel, 3-m-Netzkabel sowie Betriebsanweisung für Stromquelle und Bedienkonsole geliefert, siehe Angaben unter der Bestellnummer auf Seite 20. Betriebsanweisungen in anderen Sprachen können von der Website www.esab.com heruntergeladen werden. Bedienkonsolen S TA34... - Seite 8 Wasser. Geräte mit der Kennzeichnung IP 23 sind für den Betrieb im Freien sowie in geschlossenen Räumen vorgesehen. Einsatzklasse Das Symbol bedeutet, dass die Schweißstromquelle für die Arbeit in Räumen mit erhöhter elektrischer Gefährdung ausgelegt ist. Netzversorgung, Z max. Maximal zulässige Netzimpedanz gemäß IEC 61000-3-11. - 8 - © ESAB AB 2007 bt34d1ga...
-
Seite 9: Installation
13 A 13 A 16 A 16 A Kleinschalter Typ C Hinweis:Die o.g. Kabelquerschnitte und Sicherungsgrößen entsprechen den schwedischen Bestimmungen. Schließen Sie die Schweißstromquelle gemäß den nationalen bzw. regionalen Vorschriften an. - 9 - © ESAB AB 2007 bt34d1ga... -
Seite 10: Betrieb
Anschluss BLAU, mit ELP* für Kühlwasser WIG-Brenner vom Kühlaggregat. Anschluss für Gas zum WIG-Brenner Anschluss ROT für Kühlwasser zum Kühlaggregat Anschluss (-) für WIG-Brenner Auffüllung von Kühlflüssigkeit MMA: Rückleiterkabel oder Schweißkabel * ESAB Logic Pump siehe Punkt - 10 - © ESAB AB 2007 bt34d1ga... -
Seite 11: Erklärung Der Symbole
Erklärung der Symbole Wasseranschluss Das Kühlaggregat ist mit dem Sensorsystem ELP (ESAB Logic Pump) ausgestattet. Dieses erkennt, ob die Wasserschläuche angeschlossen sind. Bei Anschluss eines wassergekühlten WIG-Brenners startet die Kühlung. WIG-Schweißen Zum WIG-Schweißen muss Tig 1500i/2200i mit folgenden Komponenten ausgerü... -
Seite 12: Einschalten Der Netzspannung
Vergewissern Sie sich, dass die korrekte Stromstärke eingestellt ist. Überprüfen Sie die Netzsicherung. Schweißstrom wird während Kontrollieren Sie, ob die Thermostate aktiviert wurden. des Schweißens unterbrochen Überprüfen Sie die Netzsicherungen. - 12 - © ESAB AB 2007 bt34d1ga... -
Seite 13: Ersatzteilbestellung
Verantwortung der Abteilung, die Service- und Reparaturarbeiten ausführt, sich zu vergewissern, daß das Produkt nach der Arbeit von dem oben angegebenen Standard nicht abweicht. Ersatzteile bestellen Sie bei einem ESAB-Vertreter in Ihrer Nähe (siehe letzte Seite). DEMONTAGE UND ENTSORGUNG Die Schweißausrüstung besteht größtenteils aus Stahl, Kunststoff und Nichteisen... -
Seite 14: Schaltplan
Schaltplan Tig 1500i TA34 - 14 - © ESAB AB 2007 bt34e... - Seite 15 - 15 - © ESAB AB 2007 bt34e...
- Seite 16 Tig 1500i TA33 - 16 - © ESAB AB 2007 bt34e...
- Seite 17 - 17 - © ESAB AB 2007 bt34e...
- Seite 18 Tig 2200i TA33/TA34 - 18 - © ESAB AB 2007 bt34e...
- Seite 19 - 19 - © ESAB AB 2007 bt34e...
-
Seite 20: Bestellnummer
Control panel, Caddy TA33, TA34 0459 839 025 Spare parts list Welding power source, Tig 1500i, Tig 2200i, Tig 2200iw Instruction manuals and the spare parts list are available on the Internet at www.esab.com - 20 - bt34o © ESAB AB 2007... -
