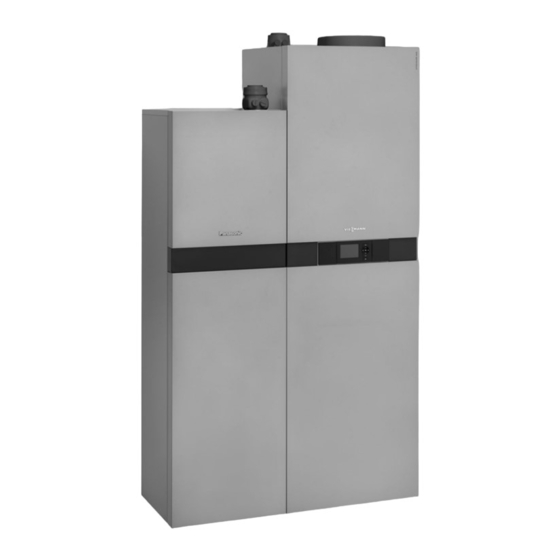

Viessmann VITOVALOR 300-P Typ C3TB Anlagenbeispiele
Vorschau ausblenden
Andere Handbücher für VITOVALOR 300-P Typ C3TB:
- Montage- und serviceanleitung (188 Seiten)
Verwandte Anleitungen für Viessmann VITOVALOR 300-P Typ C3TB
Inhaltszusammenfassung für Viessmann VITOVALOR 300-P Typ C3TB
- Seite 1 VIESMANN VITOVALOR 300-P Typ C3TB Anlagenbeispiele Ausgewählte Anlagenbeispiele 5696 953 2/2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Mikro-KWK Vitovalor 300-P mit 1 Heizkreis ohne Mischer und integrier- ter Trinkwassererwärmung ................ ID: 4610013_1602_03 Mikro-KWK Vitovalor 300-P mit hydraulischer Weiche, einem Heizkreis mit Mischer und integrierter Trinkwassererwärmung ......... ID: 4610015_1602_03 Mikro-KWK Vitovalor 300-P mit hydraulischer Weiche, 2 Heizkreisen mit Mischer und integrierter Trinkwassererwärmung ........ - Seite 3 (Fortsetzung) Erläuterungen zu den Zeichnungen Nummerierung der technischen Komponenten und der elektri- schen Anschlüsse 2/52M1 2/52M2 2/21 2/21 2/28 2/5Sol 26/S2 VIESMANN VITOVALOR 300-P...
-
Seite 4: Id: 4610013_1602_03
ID: 4610013_1602_03 1. Mikro-KWK Vitovalor 300-P mit 1 Heizkreis ohne Mischer und integrierter Trinkwas- sererwärmung Trinkwassererwärmung mit Ladespeicher Bei der Zapfung von Trinkwasser wird dies zunächst über die im Heizwasser-Pufferspeicher vorhandene Wärmetauscherwendel vor- gewärmt und gelangt so in den Trinkwasser-Ladespeicher oder in den Speicher-Wassererwärmer. - Seite 5 ID: 4610013_1602_03 (Fortsetzung) Hydraulisches Installationsschema ID: 4610013_1602_03 Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. VIESMANN VITOVALOR 300-P...
-
Seite 6: Erforderliche Geräte
ID: 4610013_1602_03 (Fortsetzung) Erforderliche Geräte ID: 4610013_1602_03 Pos. Bezeichnung Best.-Nr. Mikro-KWK Vitovalor 300-P mit: Siehe Viessmann Preisliste – Regelung für witterungsgeführten Betrieb Lieferumfang Pos. 1 – Außentemperatursensor Lieferumfang Pos. 1 Ausdehnungsgefäß für den Heizkreis Siehe Vitoset Preisliste Anschluss-Set für externes Heizwasser-Ausdehnungsgefäß... - Seite 7 ID: 4610013_1602_03 (Fortsetzung) Elektrisches Installationsschema 230 V/50 Hz Ö 0-10V 10 171 X3.5 X3.4 X3.3 X3.2 X3.1 ID: 4610013_1602_03 VIESMANN VITOVALOR 300-P...
-
Seite 8: Id: 4610015_1602_03
ID: 4610015_1602_03 2. Mikro-KWK Vitovalor 300-P mit hydraulischer Weiche, einem Heizkreis mit Mischer und integrierter Trinkwassererwärmung Trinkwassererwärmung mit Ladespeicher Bei der Zapfung von Trinkwasser wird dies zunächst über die im Heizwasser-Pufferspeicher vorhandene Wärmetauscherwendel vor- gewärmt und gelangt so in den Trinkwasser-Ladespeicher oder in den Speicher-Wassererwärmer. - Seite 9 ID: 4610015_1602_03 (Fortsetzung) Hydraulisches Installationsschema ID: 4610015_1602_03 Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. VIESMANN VITOVALOR 300-P...
- Seite 10 7301 062 Vorlauftemperatursensor (Anlegesensor) Lieferumfang Pos. 66 Mischer-Motor DN20 bis 50 (ohne Sensor) 7450 657 Mischer-Motor für Viessmann Flanschmischer DN40 und DN50 9522 487 Mischer-Motor für Viessmann Flanschmischer DN65 bis 100 Z004 344 Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenheizung (Tauchsen- 7151 728 sor) Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenheizung (Anlegesen-...
- Seite 11 Thermostatisches Zirkulations-Set (bei Warmwasserversorgung mit Zirkulation) ZK01 284 alternativ Thermischer Mischautomat (bei Warmwasserversorgung ohne Zirkulation) 7438 940 Hydraulische Weiche (nur optional bei Überschreitung des max. möglichen Volumenstroms, Siehe Viessmann Preisliste siehe Planungsanleitung) Tauchtemperatursensor für hydraulische Weiche 7179 488 Fernbedienungen – Fernbedienung Vitotrol 200-A Z008 341 –...
-
Seite 12: Elektrisches Installationsschema
ID: 4610015_1602_03 (Fortsetzung) Elektrisches Installationsschema HK M2 230 V/50 Hz 40 EA1 X3.5 X3.4 X3.3 X3.2 X3.1 KM-BUS-Verteiler Ö 0-10V ID: 4610015_1602_03 VIESMANN VITOVALOR 300-P... -
Seite 13: Id: 4610017_1602_03
ID: 4610017_1602_03 3. Mikro-KWK Vitovalor 300-P mit hydraulischer Weiche, 2 Heizkreisen mit Mischer und integrierter Trinkwassererwärmung Trinkwassererwärmung mit Ladespeicher Bei der Zapfung von Trinkwasser wird dies zunächst über die im Heizwasser-Pufferspeicher vorhandene Wärmetauscherwendel vor- gewärmt und gelangt so in den Trinkwasser-Ladespeicher oder in den Speicher-Wassererwärmer. - Seite 14 ID: 4610017_1602_03 (Fortsetzung) Hydraulisches Installationsschema ID: 4610017_1602_03 Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. VIESMANN VITOVALOR 300-P...
- Seite 15 Vorlauftemperatursensor (Anlegesensor) Lieferumfang Pos. 66,76 zE/uE Mischer-Motor DN20 bis 50 (ohne Sensor) 7450 657 zW/uW Mischer-Motor für Viessmann Flanschmischer DN40 und DN50 9522 487 Mischer-Motor für Viessmann Flanschmischer DN65 bis 100 Z004 344 Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenheizung (Tauchsen- 7151 728...
- Seite 16 Thermostatisches Zirkulations-Set (bei Warmwasserversorgung mit Zirkulation) ZK01 284 alternativ Thermischer Mischautomat (bei Warmwasserversorgung ohne Zirkulation) 7438 940 Hydraulische Weiche (nur optional bei Überschreitung des max. möglichen Volumenstroms, Siehe Viessmann Preisliste siehe Planungsanleitung) Tauchtemperatursensor für hydraulische Weiche 7179 488 Fernbedienungen zT/uT –...
- Seite 17 ID: 4610017_1602_03 (Fortsetzung) Elektrisches Installationsschema HK M2 230 V/50 Hz 40 EA1 VTS M2 X3.5 X3.4 X3.3 X3.2 X3.1 HK M3 KM-BUS-Verteiler 65 75 Ö 0-10V ID: 4610017_1602_03 VIESMANN VITOVALOR 300-P...
-
Seite 18: Id: 4610018_1602_03
ID: 4610018_1602_03 4. Mikro-KWK Vitovalor 300-P mit hydraulischer Weiche, 1 Heizkreis ohne Mischer und 2 Heizkreisen mit Mischer Achtung! Da die Trinkwassertemperatur unter Umständen über 60 °C lie- gen kann, muss ein Verbrühungsschutz installiert werden. Ungeregelter Heizkreis Der Vorlauftemperatur-Sollwert jedes Heizkreises wird aus folgen- den Parametern bestimmt: Außentemperatur, Raumtemperatur-Soll- wert, Betriebsart und Heizkennlinie. - Seite 19 ID: 4610018_1602_03 (Fortsetzung) Erforderliche Codierungen ID: 4610018_1602_03 Gruppe Codierung Funktion „Allgemein/ „00:8“ Ein Heizkreis mit Mischer M2 (Heizkreis 2) und ein Heizkreis mit Mischer M3 (Heizkreis 3), Gruppe 1“ mit Trinkwassererwärmung „33:1“ Funktion Ausgang A1 an Erweiterung AM1: Heizkreispumpe (Auslieferungszustand) „39:1“...
- Seite 20 ID: 4610018_1602_03 (Fortsetzung) Hydraulisches Installationsschema ID: 4610018_1602_03 Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. VIESMANN VITOVALOR 300-P...
- Seite 21 Vorlauftemperatursensor (Anlegesensor) Lieferumfang Pos. 76,86 uE/iE Mischer-Motor DN20 bis 50 (ohne Sensor) 7450 657 uW/iW Mischer-Motor für Viessmann Flanschmischer DN40 und DN50 9522 487 Mischer-Motor für Viessmann Flanschmischer DN65 bis 100 Z004 344 Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenheizung (Tauch- 7151 728...
- Seite 22 Thermostatisches Zirkulations-Set (bei Warmwasserversorgung mit Zirkulation) ZK01 284 alternativ Thermischer Mischautomat (bei Warmwasserversorgung ohne Zirkulation) 7438 940 Hydraulische Weiche (nur optional bei Überschreitung des max. möglichen Volumen- Siehe Viessmann Preisliste stroms, siehe Planungsanleitung) Tauchtemperatursensor für hydraulische Weiche 7179 488 Fernbedienungen zT/uT/iT –...
- Seite 23 ID: 4610018_1602_03 (Fortsetzung) Elektrisches Installationsschema HK M2 230 V/50 Hz X3.5 X3.4 X3.3 X3.2 X3.1 HK M3 Ö 0-10V 230 V/50 Hz KM-BUS-Verteiler 65 75 85 ID: 4610018_1602_03 VIESMANN VITOVALOR 300-P...
- Seite 24 Technische Änderungen vorbehalten! Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de VIESMANN VITOVALOR 300-P...
