Viessmann Vitodens 222-F Typ B2SF Montage- Und Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Gas-Brennwertgeräte
  5. VITODENS 222-F Typ B2SF
  6. Montage- und serviceanleitung
Viessmann Vitodens 222-F Typ B2SF Montage- Und Serviceanleitung

Viessmann Vitodens 222-F Typ B2SF Montage- Und Serviceanleitung

Vorschau ausblenden Andere Handbücher für Vitodens 222-F Typ B2SF:
Inhaltsverzeichnis

Werbung

Quicklinks

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitodens 222-F
Typ B2SF, 2,5 bis 32 kW

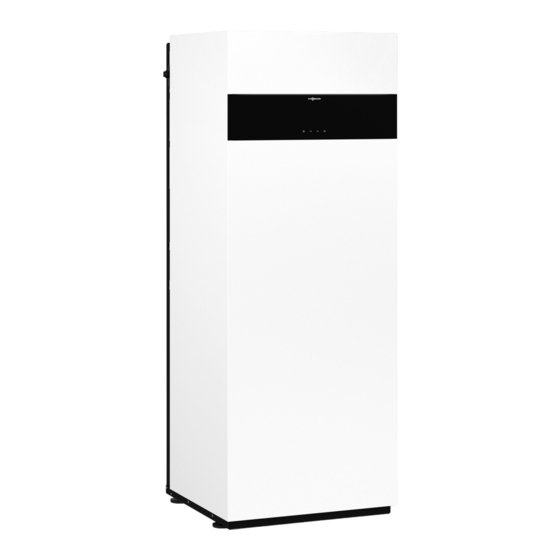

Gas-Brennwertkompaktgerät mit 3,5-Zoll-Schwarz/Weiß-Display
Erdgas- und Flüssiggas-Ausführung
VITODENS 222-F
Bitte aufbewahren!
5855207 DE
5/2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitodens 222-F Typ B2SF

Inhaltszusammenfassung für Viessmann Vitodens 222-F Typ B2SF

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitodens 222-F Typ B2SF, 2,5 bis 32 kW Gas-Brennwertkompaktgerät mit 3,5-Zoll-Schwarz/Weiß-Display Erdgas- und Flüssiggas-Ausführung VITODENS 222-F Bitte aufbewahren! 5855207 DE 5/2020...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.

  • Seite 3: Sicherheitshinweise

    ■ beeinträchtigen und die Gewähr- Brenner, Abgassystem und Ver- leistung einschränken. rohrung nicht berühren. Bei Austausch ausschließlich Achtung Viessmann Originalteile oder von Durch elektrostatische Entladung Viessmann freigegebene Ersatz- können elektronische Baugruppen teile verwenden. beschädigt werden. Vor den Arbeiten geerdete Objekte berühren, z.

  • Seite 4: Verhalten Bei Abgasgeruch

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch Gefahr Bei Wasseraustritt aus dem Gerät Gefahr besteht die Gefahr von Verbrühun- Austretendes Gas kann zu Explosi- gen. onen führen, die schwerste Verlet- Heißes Heizwasser nicht berühren. zungen zur Folge haben. Nicht rauchen! Offenes Feuer und Kondenswasser ■...
  • Seite 5 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Abluftgeräte Gefahr Gleichzeitiger Betrieb des Heizkes- Bei Betrieb von Geräten mit Abluftfüh- sels mit Geräten mit Abluftführung rung ins Freie (Dunstabzugshauben, ins Freie kann durch Rückstrom Abluftgeräte, Klimageräte) kann durch von Abgasen lebensbedrohende die Absaugung ein Unterdruck entste- Vergiftungen zur Folge haben.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitodens 222-F, Typ B2SF ..............■ Anlagenbeispiele ................... Ersatzteillisten ..................10 2. Montagevorbereitung Einbringung .................... 11 Aufstellung in Nischen ................11 Netzschalter und elektrische Anschlüsse umbauen (falls erforderlich) . 11 Vorbereitungen zur Montage des Heizkessels ........
  • Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Meldungsliste löschen ................ 83 ■ Übersicht der Elektronikmodule ............. 84 Störungsmeldungen ................85 Weitere Meldungen ................101 Wartungsmeldungen ................101 ■ Statusmeldungen ................101 ■ Warnungsmeldungen ................101 ■ Informationen ..................102 ■ Instandsetzung ..................102 Heizkessel außer Betrieb nehmen ............. 102 ■...

  • Seite 8: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 9: Bestimmungsgemäße Verwendung

    Eine Umstellung innerhalb der angege- benen Erdgasarten ist nicht erforderlich. Umstellung auf Flüssiggas (ohne Umstellsatz) siehe „Erstinbetrieb- nahme, Inspektion und Wartung“. Anlagenbeispiele Zum Erstellen der Heizungsanlage stehen Anlagenbei- Ausführliche Informationen zu Anlagenbeispielen: spiele mit hydraulischen und elektrischen Anschluss- www.viessmann-schemes.com Schemen mit Funktionsbeschreibung zur Verfügung.

  • Seite 10: Ersatzteillisten

    Information Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App.

  • Seite 11: Montagevorbereitung

    Montagevorbereitung Einbringung Achtung Geräteschäden beim Transport vermeiden. Gerät nicht auf Front oder Seitenwände ablegen oder belasten. Heizkessel beim Einbringen mög- lichst auf Palette belassen. Aufstellung in Nischen Der Netzschalter und die elektrischen Anschlüsse sind Bei Einbau in Nischen darauf achten, dass die im Auslieferungszustand links am Gerät angebracht.

  • Seite 12: Vorbereitungen Zur Montage Des Heizkessels

    Montagevorbereitung Netzschalter und elektrische Anschlüsse umbauen… (Fortsetzung) 3. Netzschalter in die entsprechende Öffnung oben 5. Stecker in die Öffnung rechts einsetzen und durch oder rechts einrasten. Leitung wieder im Vierteldrehung befestigen. Anschlussraum HMU anschließen und zugentlas- ten. 4. Stecker der elektrischen Anschlüsse durch Viertel- drehung lösen.
  • Seite 13 Montagevorbereitung Vorbereitungen zur Montage des Heizkessels (Fortsetzung) Ø 100 Ø 60 Abb. 2 Heizungsvorlauf R Bereich für elektrische Leitungen (bauseitige ¾ Warmwasser R Elektro-Anschlussdose) ½ Gasanschluss R Stecker für elektrische Anschlüsse ¾ Kaltwasser R ½ Hinweis Heizungsrücklauf R ¾ Zirkulation R (separates Zubehör) Alle Höhenmaße haben durch die Stellfüße eine Tole- ½...
  • Seite 14 Montagevorbereitung Vorbereitungen zur Montage des Heizkessels (Fortsetzung) 1. Heizwasserseitige Anschlüsse vorbereiten. Heizungsanlage gründlich spülen. Hinweis Falls zusätzlich ein bauseitiges Ausdehnungsgefäß eingebaut werden muss, dieses in den Heizungs- rücklauf einbauen. 2. Trinkwasserseitige Anschlüsse vorbereiten. Sicher- heitsgruppe (Zubehör oder bauseits) nach EN 806 in die Kaltwasserleitung einbauen.

  • Seite 15: Sicherheitsgruppe Nach Din 1988 Und En 806

    Montagevorbereitung Vorbereitungen zur Montage des Heizkessels (Fortsetzung) 5. Elektrische Anschlüsse vorbereiten. ■ Netzanschlussleitung (ca. 1,5 m lang) ist im Aus- lieferungszustand angeschlossen. ■ Stromversorgung: 230 V, 50 Hz, Absicherung max. 16 A Hinweis Netzanschlussleitung über einen festen Anschluss an die Stromversorgung anschließen. ■...

  • Seite 16: Montageablauf

    Montageablauf Heizkessel aufstellen Abb. 5 Typenschild Hinweis Zusatztypenschild mit Zugangscode (QR-Code) mit Das Typenschild ist im Gerät auf dem Kapselblech Kennzeichnung „i“ angebracht. Siehe Seite 43. Das Typenschild des Wärmeerzeugers enthält umfangreiche Produktinformationen und einen geräte- spezifischen QR-Code mit der Kennzeichnung “i” als direkten Einstieg zu produktspezifischen Informationen und zur Produktregistrierung im Internet.
  • Seite 17 Montageablauf Heizkessel aufstellen (Fortsetzung) Der QR-Code enthält die Zugangsdaten zum Regist- 2. Zusatztypenschild in Abstimmung mit dem Anla- rierungs- und Produktinformationsportal und die 16- genbetreiber außen am Gerät aufkleben. Das stellige Herstellnummer. Zusatztypenschild muss vom Schornsteinfeger ein- sehbar sein. Zusatztypenschild anbringen Einen weiteren QR-Code auf die Montage- und Serviceanleitung kleben.

  • Seite 18: Vorderbleche Abbauen

    Montageablauf Vorderbleche abbauen Abb. 6...

  • Seite 19: Heiz- Und Trinkwasserseitige Anschlüsse

    Montageablauf Heiz- und trinkwasserseitige Anschlüsse C D E Abb. 7 Dargestellt mit Anschluss-Sets Aufputz (Zubehör) Heizungsvorlauf R Kaltwasser R ¾ ½ Warmwasser R Heizungsrücklauf R ½ ¾ Zirkulation R (separates Zubehör) ½ Zirkulationsanschluss (Trinkwasser) Zirkulationsanschluss mit Anschluss-Set Zirkulations- Separate Montageanleitung pumpe (Zubehör) Siphon mit Wasser füllen Hinweis...

  • Seite 20: Abgasanschluss

    Hinweis Die den Technischen Unterlagen beiliegenden Aufkle- Montageanleitung Abgassystem ber „Systemzertifizierung“ und „Abgasanlage Fa. Sko- berne GmbH“ dürfen nur in Verbindung mit dem Viessmann Abgassystem der Firma Skoberne verwen- det werden. Anschluss mehrerer Vitodens an ein gemeinsames Montageanleitungen Rückströmsicherung Abgassystem Falls mehrere Vitodens an ein gemeinsames Abgas- Regelung umstellen für Betrieb an gemeinsamem...

  • Seite 21: Gasanschluss

    Montageablauf Gasanschluss Abb. 9 1. Falls der Gasanschluss nicht vormontiert wurde: 3. Gasleitung entlüften. Gasabsperrhahn am Gasanschluss eindichten. Bei allen Arbeiten an den Verschraubungen des Gasanschlusses mit geeignetem Werkzeug gegen- halten. Keine Kräfte auf die internen Bauteile lei- ten. Hinweis zum Betrieb mit Flüssiggas Bei Einbau des Heizkessels unter Erdgleiche sollte ein externes Sicherheitsmagnetventil eingebaut werden.

  • Seite 22: Elektrische Anschlüsse

    Montageablauf Elektrische Anschlüsse Anschlussraum Zentral-Elektronikmodul HMU öffnen Achtung Durch elektrostatische Entladung können elekt- ronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. Abb. 10 Hinweis Weitere Angaben zu den Anschlüssen siehe folgende Kapitel.

  • Seite 23: Bauseitige Anschlüsse Am Zentral-Elektronikmodul Hmu

    Montageablauf Elektrische Anschlüsse (Fortsetzung) P2 Ausgang 230 V: PlusBus Trinkwasserzirkulationspumpe Klemmen 5 und 6 am außenliegenden Stecker Netzanschluss Feuerungsautomat BCU (im Aus- CAN-BUS lieferungszustand angeschlossen) Netzanschluss Zubehör Hinweis zum Anschluss von Zubehörteilen Stecker außen an der rechten oder linken Geräte- Für den Anschluss die den Zubehörteilen beilie- seite (siehe auch folgende Abbildung) genden separaten Montageanleitungen beach-...

  • Seite 24: Umwälzpumpe Anschließen An P1 Und P2

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Umwälzpumpe anschließen an P1 und P2 Hinweis Mögliche Anschlüsse an P2 und Priorität der Priorität der Anschlüsse beachten. Anschlüsse: 1. Heizkreispumpe für Heizkreis ohne Mischer A1 in Verbindung mit hydraulischer Weiche und Heizkrei- sen mit Mischer 2.

  • Seite 25: Netzanschluss Zubehör An Stecker Lh / Abh (230 V ~)

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Falls das Gerät nicht in ein CAN-BUS-System ein- ■ gebunden wird: Schalter darf nicht auf „ON“ stehen. ■ Falls das Gerät in ein CAN-BUS-System eingebun- den wird und sich am Anfang oder Ende (nicht in der Mitte) des CAN-BUS-Systems befindet (nur 1 Ste- cker angeschlossen): Schalter...
  • Seite 26 Montageablauf Elektrische Anschlüsse (Fortsetzung) Netzanschluss und PlusBus-Anschluss von Zubehören Netzanschluss aller Zubehöre am Zentral-Elektronikmodul HMU Abb. 18 Zubehöre teilweise mit direktem Netzanschluss Abb. 19 Zentral-Elektronikmodul HMU Wärmeerzeuger Netzschalter Erweiterungssatz Mischer (Elektronikmodul Netzeingang fÖ ADIO) Netzausgang fÖ Erweiterungssatz Mischer (Elektronikmodul PlusBus ADIO) Netzausgang am Zentral-Elektronikmodul Erweiterung EM-EA1 (Elektronikmodul DIO)

  • Seite 27: Netzanschluss Fö

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Netzanschluss fÖ Gefahr Bei Anschluss des Geräts mit flexibler Netzan- ■ Unsachgemäß ausgeführte Elektroinstallationen schlussleitung muss sichergestellt sein, dass bei können zu Verletzungen durch elektrischen Versagen der Zugentlastung die stromführenden Lei- Strom und zu Geräteschäden führen. ter vor dem Schutzleiter gestrafft werden.

  • Seite 28: Anschlussleitungen Verlegen

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Wählen Sie den Abstand zwischen Wärmeerzeuger Optimaler Durchdringungswinkel und WLAN-Router so gering wie möglich, um eine gute WLAN-Verbindung sicherzustellen. Die Signal- stärke kann am Wärmeerzeuger angezeigt werden (siehe Bedienungsanleitung). Hinweis Das WLAN-Signal kann durch handelsübliche WLAN- Repeater verstärkt werden.

  • Seite 29: Anschlussraum Hmu Schließen Und Bedieneinheit Anbauen

    Montageablauf Anschlussraum HMU schließen und Bedieneinheit anbauen Abb. 22 Lightguide nach unten...

  • Seite 30: Vorderblech Anbauen

    Montageablauf Vorderblech anbauen Abb. 23...

  • Seite 31: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • 1. Vorderbleche abbauen....................... 33 • 2. Bedieneinheit in Wartungsposition versetzen..............33 • 3. Anlage in Betrieb nehmen....................33 •...
  • Seite 32 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme,… (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 40. Heizkennlinien einstellen....................62 • 41. Anzeige Wartung abfragen und zurücksetzen..............62 • • • 42. Vorderblech anbauen......................63 •...

  • Seite 33: Vorderbleche Abbauen

    Erstinbetriebnahme, Inspektion, Wartung Vorderbleche abbauen Siehe Seite 18 Bedieneinheit in Wartungsposition versetzen Für verschiedene Wartungsarbeiten die Bedieneinheit nach unten versetzen. Abb. 24 Anlage in Betrieb nehmen Inbetriebnahme-Assistent 1. Gasabsperrhahn öffnen.
  • Seite 34 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Falls das Gerät noch nicht eingeschaltet wurde: 3. Wärmeerzeuger in Betrieb nehmen und dem Inbe- ■ Netzschalter einschalten. triebnahme-Assistenten folgen. Siehe folgende Der Inbetriebnahme-Assistent startet automa- Übersicht. tisch. ■ Falls das Gerät schon eingeschaltet wurde: Hinweis Siehe Kapitel „Inbetriebnahme-Assistenten nach- Nach Ablauf des Inbetriebnahme-Assistenten mit...
  • Seite 35 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Inbetriebnahme-As- Erläuterungen und Verweise sistent Gasart Bei Betrieb mit Flüssiggas umstellen auf „Flüssiggas“ Abgasanlage Einfachbelegung Am Abgassystem ist nur ein Wärmeerzeuger angeschlossen (Auslieferungs- ■ zustand). Mehrfachbelegung Am Abgassystem sind mehrere Wärmeerzeuger angeschlossen. ■...
  • Seite 36 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Inbetriebnahme-As- Erläuterungen und Verweise sistent Trinkwassererwärmung Trinkwassererwärmung mit z. B. separatem Speicher-Wassererwärmer vor ■ vor der hydraulischen der hydraulischen Weiche angeschlossen Weiche Trinkwassererwärmung Trinkwassererwärmung mit z. B. separatem Speicher-Wassererwärmer hinter ■ hinter der hydraulischen der hydraulischen Weiche angeschlossen Weiche...
  • Seite 37 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Inbetriebnahme-As- Erläuterungen und Verweise sistent Stecker 96 Funktionsauswahl, falls an Stecker 96 des Zentral-Elektronikmoduls HMU ein Kontakt angeschlossen wurde Keine Funktion ■ Externe Anforderung Zir- Tastfunktion, Trinkwasserzirkulationspumpe läuft 5 min lang. ■...

  • Seite 38: Heizungsanlage Füllen

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Auf folgende Schaltflächen tippen: und OK gleichzeitig ca. 4 s lang und loslassen. 2. Mit „Basiseinstellungen“ wählen. 3. OK 4. Mit „Inbetriebnahme-Assistent“ wählen. Abb. 25 5. OK Einen Aufkleber in die Bedienungsanleitung einkleben. Inbetriebnahme-Assistenten nachträglich aufrufen Falls die Erstinbetriebnahme später fortgeführt werden soll, kann der Inbetriebnahme-Assistent jederzeit wie-...

  • Seite 39: Befüllfunktion Aktivieren

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) Abb. 26 Dargestellt mit Anschlüssen nach oben 1. Vordruck des Ausdehnungsgefäßes prüfen. 6. Befüllfunktion aktivieren (siehe Inbetriebnahme- Assistent oder folgendes Kapitel). 2. Gasabsperrhahn schließen. 7. Heizungsanlage an Kesselfüll- und Entleerungs- 3. Befüllschlauch an Kesselfüll- und Entleerungshahn hahn füllen.

  • Seite 40: Heizkessel Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) 3. OK 7. OK Die Befüllfunktion ist aktiviert. Im Display wird der 4. Mit „Inbetriebnahme-Assistent“ wählen. Anlagendruck angezeigt. Die Befüllfunktion endet nach 20 min automatisch 5. OK oder auf OK tippen. für „Weiter“ und OK bis „Befüllung“ erscheint.

  • Seite 41: Entlüftungsfunktion Aktivieren

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage entlüften (Fortsetzung) 4. Mit „Systemübersicht“ Druckanzeige im Display aufrufen. Druck der Anlage prüfen. Entlüftungsfunktion aktivieren Falls die Entlüftungsfunktion nach der Erstinbetrieb- 5. OK nahme aktiviert werden soll. für „Weiter“ und OK bis „Entlüftung“ Auf folgende Schaltflächen tippen: erscheint.

  • Seite 42: Gasart Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Gasart prüfen Der Heizkessel ist mit einer elektronischen Verbren- 1. Gasart und Wobbeindex beim Gasversorgungsun- nungsregelung ausgestattet, die den Brenner entspre- ternehmen oder Flüssiggaslieferanten erfragen. chend der jeweils vorliegenden Gasqualität auf eine optimale Verbrennung einreguliert. 2. Gasart in Protokoll aufnehmen. ■...

  • Seite 43: Ruhedruck Und Anschlussdruck Messen

    Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen Abb. 29 Kapselblech Mess-Stutzen Typenschild Gefahr 06. Heizkessel in Betrieb nehmen. CO-Bildung als Folge falscher Brennereinstel- lung kann schwerwiegende Gesundheitsgefähr- Hinweis dungen nach sich ziehen. Bei Erstinbetriebnahme kann das Gerät auf Stö- Vor und nach Arbeiten an Gasgeräten eine CO- rung gehen, weil sich Luft in der Gasleitung befin- Messung durchführen.

  • Seite 44: Funktionsablauf Und Mögliche Störungen

    Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen (Fortsetzung) 11. Gasabsperrhahn öffnen und Gerät in Betrieb neh- 12. Kapselblech anbauen. men. Gefahr Gasaustritt an Mess-Stutzen führt zu Explo- sionsgefahr. Gasdichtheit am Mess-Stutzen prüfen. Anschlussdruck (Fließdruck) Maßnahmen Bei Erdgas Bei Flüssiggas Keine Inbetriebnahme vornehmen. Gasversorgungsun- <...

  • Seite 45: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Funktionsablauf und mögliche Störungen (Fortsetzung) nein Brenner in Betrieb Schaltet unterhalb des ein- Dichtheit der Abgasanlage gestellten Kesselwassertem- prüfen (Abgasrezirkulation). peratur-Sollwerts aus und Gasfließdruck prüfen. startet unmittelbar neu. Selbsttätige Kalibrierung Störung F.62, F.373 Für ausreichende Wärmeab- der Verbrennungsrege- nahme sorgen.

  • Seite 46: Förderleistung Der Integrierten Umwälzpumpe Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Estrichtrocknung aktivieren (Fortsetzung) Hinweis Die Estrichtrocknung gilt für alle angeschlossenen Heizkreise gleichzeitig! Während der Estrichtrocknung ist keine Warmwasserbereitung möglich. Förderleistung der integrierten Umwälzpumpe einstellen Die Pumpendrehzahl und damit die Förderleistung Die minimale Förderleistung und die maximale För- ■...
  • Seite 47 Erstinbetriebnahme, Inspektion, Wartung Förderleistung der integrierten Umwälzpumpe… (Fortsetzung) Restförderhöhen der eingebauten Umwälzpumpe 650 65 550 55 500 50 450 45 350 35 250 25 150 15 1000 1100 1200 1300 1400 Volumenstrom in Liter/h Abb. 31 Obergrenze Arbeitsbereich Kennlinie Förderleistung Umwälzpumpe 10 % 20 % 30 %...

  • Seite 48: Dichtheitsprüfung Az-System (Ringspaltmessung)

    Erstinbetriebnahme, Inspektion, Wartung Dichtheitsprüfung AZ-System (Ringspaltmessung) Abb. 32 Verbrennungsluftöffnung (Zuluft) Für die gemeinsam mit dem Wärmeerzeuger geprüften Falls größere CO - oder kleinere O -Werte gemessen Abgas-Zuluft-Systeme entfällt die Dichtheitsprüfung werden, ist eine Druckprüfung der Abgasleitung bei (Überdruckprüfung) durch den Bezirksschornsteinfe- einem statischen Überdruck von 200 Pa erforderlich.

  • Seite 49: Brenner Ausbauen

    Erstinbetriebnahme, Inspektion, Wartung Brenner ausbauen Abb. 33 1. Netzschalter ausschalten. 5. Verschraubung des Gasanschlussrohrs lösen. 2. Gasabsperrhahn schließen und sichern. 6. Venturiverlängerung von Gebläseeinheit lösen. 3. Klammern lösen und Kapselblech abbauen. 7. 4 Schrauben lösen und Brenner abnehmen. 4. Elektrische Leitungen abziehen von: Hinweis ■...

  • Seite 50: Brennerdichtung Und Flammkörper Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Brennerdichtung und Flammkörper prüfen Abb. 34 Flammkörper Elektroden und Dichtung 5. Neue Brennerdichtung einbauen. Einbaulage Beschädigungen prüfen. Bauteile nur im Fall von beachten. Lasche entsprechend der Abbildung Beschädigung oder Verschleiß demontieren und aus- ausrichten. tauschen. 6. Wärmedämmring und Flammkörper Hinweis Dichtung...

  • Seite 51: Zünd- Und Ionisationselektrode Prüfen Und Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Zünd- und Ionisationselektrode prüfen und einstellen ±0,5 Abb. 35 Zündelektroden Ionisationselektrode 1. Elektroden auf Abnutzung und Verschmutzung prü- 3. Abstände prüfen. Sind die Abstände nicht in Ord- fen. nung oder die Elektroden beschädigt, Elektroden mit Dichtung austauschen und ausrichten. Befesti- 2.

  • Seite 52: Heizflächen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Rückströmsicherungen prüfen (Fortsetzung) 2. Rückströmsicherung 4. Kleine Menge Wasser durch die Revisionsöffnung auf Verschmutzung, Leichtgängigkeit und Funktion prüfen. einfüllen, um die Funktion der Rückströmsicherung sicherzustellen. 3. Abgas-Zuluft-System wieder anbauen. Heizflächen reinigen Achtung Kratzer an der heizgasberührten Oberfläche des Wärmetauschers können zu Korrosionsschäden führen.
  • Seite 53 Erstinbetriebnahme, Inspektion, Wartung Kondenswasserablauf prüfen und Siphon reinigen (Fortsetzung) Abb. 39 1. Zentral-Elektronikmodul HMU nach vorn klappen. 8. Sitz der Anschlüsse am Siphon und am Wärmetau- scher prüfen. 2. Schlauchsicherung lösen. Zulaufschlauch abzie- hen. Hinweis Ablaufschlauch ohne Bögen und mit stetigem Achtung Gefälle verlegen.

  • Seite 54: Brenner Einbauen

    Erstinbetriebnahme, Inspektion, Wartung Brenner einbauen Abb. 40 1. Falls erforderlich, Bedieneinheit versetzen. 5. Dichtheit der gasseitigen Anschlüsse prüfen. 2. Brenner einsetzen und Schrauben über Kreuz Gefahr anziehen. Gasaustritt führt zu Explosionsgefahr. Gasdichtheit der Verschraubung prüfen. Anzugsdrehmoment: 6,5 Nm Hinweis 6. Elektrische Leitungen anschließen: Vor Montage Brennerdichtung auf Beschädigun- ■...

  • Seite 55: Anodenanschluss Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Anodenanschluss prüfen Prüfen, ob die Masseleitung an der Magnesium- Schutzanode angeschlossen ist. Abb. 41 Magnesium-Schutzanode Masseleitung Anodenschutzstrom mit Anoden-Prüfgerät prüfen Hinweis Wir empfehlen eine jährliche Funktionsprüfung der Magnesium-Schutzanode. Die Funktionsprüfung kann ohne Betriebsunterbrechung erfolgen, indem mit einem Anoden-Prüfgerät der Schutzstrom gemessen wird.

  • Seite 56: Heizkessel Trinkwasserseitig Entleeren

    Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät prüfen (Fortsetzung) 3. Messgerät (bis 5 mA) zwischen Steckzunge und Masseleitung in Reihe schalten. ■ Falls der Strom 0,3 mA ist, ist die Magnesium- > Schutzanode funktionsfähig. Falls der Strom < 0,3 mA oder kein Strom mess- ■...

  • Seite 57: Speicher-Wassererwärmer Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer reinigen Hinweis Gemäß EN 806 sind Besichtigung und (falls erforder- lich) Reinigung spätestens 2 Jahre nach Inbetrieb- nahme und danach bei Bedarf durchzuführen. Abb. 44 1. Speicher-Wassererwärmer entleeren. 5. Fest anhaftende Beläge, die nicht mit dem Hoch- druckreiniger zu beseitigen sind, mit einem chemi- 2.

  • Seite 58: Speicher-Wassererwärmer Wieder Zusammenbauen Und Füllen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder zusammenbauen und füllen Abb. 45 1. Speicher-Wassererwärmer wieder an das Rohrlei- 4. Masseleitung auf Steckzunge stecken. tungssystem anschließen. 5. Abdeckung anbauen. 2. Neue Dichtung am Flanschdeckel einlegen. 6. Speicher-Wassererwärmer mit Trinkwasser füllen. 3. Flanschdeckel anbauen und Schrauben mit einem max.

  • Seite 59: Membran-Druckausdehnungsgefäß Und Druck Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Membran-Druckausdehnungsgefäß und Druck der Anlage prüfen Abb. 46 Ventil Membran-Druckausdehnungsgefäß Prüfung bei kalter Anlage durchführen. 3. Wasser nachfüllen, bis bei abgekühlter Anlage der Fülldruck min. 1,0 bar (0,1 MPa) beträgt und 0,1 1. Anlage so weit entleeren, bis Druckanzeige „0“ bis 0,2 bar (10 bis 20 kPa) höher ist als der Vor- anzeigt.

  • Seite 60: Trinkwasser-Ausdehnungsgefäß Und Vordruck Prüfen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Trinkwasser-Ausdehnungsgefäß und Vordruck prüfen (falls vorhanden) 1. Ruhedruck der Trinkwasserleitung hinter dem Druckminderer prüfen und falls erforderlich anpas- sen. Sollwert: max. 3,0 bar (0,3 MPa) 2. Bauseitiges Absperrventil in der Kaltwasserleitung schließen. Wasserdruck ablassen. 3. Bedienhebel des Hahns in Stellung drehen.

  • Seite 61: Obere/Untere Wärmeleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen (Fortsetzung) Zulässiger CO oder O -Gehalt Betrieb mit Erdgas Nenn-Wärmeleis- -Gehalt (%) -Gehalt (%) tung (kW) Obere Wärmeleis- Untere Wärmeleis- Obere Wärmeleis- Untere Wärmeleis- tung tung tung tung 7,3 - 10,5 7,5 - 10,5 2,1 - 7,9 2,1 - 7,6 7,5 - 10,5 7,5 - 10,5...

  • Seite 62: Abgassystem Auf Freien Durchgang Und Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen (Fortsetzung) 07. OK 14. OK 08. Mit max. Wert einstellen. 15. Untere Wärmeleistung einstellen: „Minimale Heizleistung“ wählen. 09. OK Mit „OK“ bestätigen. Der Brenner läuft mit unterer Wärmeleistung. 16. Obere Wärmeleistung einstellen: 11. Mit Gruppe „Heizkessel“ wählen. „Maximale Heizleistung“...

  • Seite 63: Vorderblech Anbauen

    Erstinbetriebnahme, Inspektion, Wartung Anzeige Wartung abfragen und zurücksetzen (Fortsetzung) 5. OK 2. Mit „Wartungsmeldungen zurückset- Vorhandene Meldungen werden angezeigt. zen“ wählen. Wartung zurücksetzen (nach durchgeführter War- 3. OK tung) und OK gleichzeitig ca. 4 s lang und loslassen. Vorderblech anbauen Abb.
  • Seite 64 Erstinbetriebnahme, Inspektion, Wartung Einweisung des Anlagenbetreibers (Fortsetzung) Anlagenbetreiber auf einzustellende Warmwassertem- peraturen und Gefahren durch erhöhte Auslauftempe- ratur an den Zapfstellen hinweisen.

  • Seite 65: Systemkonfiguration

    Systemkonfiguration (Parameter) Parameter aufrufen Parameter aufrufen Die Parameter sind in Gruppen eingeteilt: Auf folgende Schaltflächen tippen: ■ „Allgemein“ – – „Heizkessel“ und OK gleichzeitig ca. 4 s lang und loslassen. – „WW“ (Warmwasser) – „Heizkreis 1/2/3“ 2. Mit „Systemkonfiguration“ wählen. –...

  • Seite 66: "Estrichtrocknung" Einstellung

    Systemkonfiguration (Parameter) Allgemein (Fortsetzung) 897.0 „Estrichtrocknung“ Einstellung Erläuterungen Nicht aktiv Estrichtrocknung nach wählbaren Temperatur-Zeit- Profilen einstellbar. Verlauf der einzelnen Profile siehe Kapitel „Funktionsbeschreibung“. Diagramm 1 Diagramm 2 Diagramm 3 Diagramm 4 Diagramm 5 Diagramm 6 912.0 „Automatische Sommer-/Winterzeitumstellung“ Einstellung Erläuterungen Nein Automatische Umstellung ausgeschaltet Automatische Umstellung eingeschaltet...

  • Seite 67: Heizkessel

    Systemkonfiguration (Parameter) Allgemein (Fortsetzung) 1098.5 „Brennwert“ Einstellung Erläuterungen Wert ist in der Abrechnung des Gasversorgers aufge- führt. Wird für Angaben zum Gasverbrauch verwendet. 10,0000 5,0000 bis Brennwert einstellbar von 5,0000 bis 40,0000 kWh/m 40,0000 in Schritten von 0,0001 1139.0 „Außentemperaturgrenze für Aufhebung des reduzierten Raumtemperatur-Sollwerts“ Einstellung Erläuterungen Temperaturgrenze für Aufhebung des reduzierten...

  • Seite 68: "Zeitintervall Bis Zur Nächsten Wartung" Einstellung

    Systemkonfiguration (Parameter) Heizkessel (Fortsetzung) 522.3 „Zeitintervall bis zur nächsten Wartung“ Einstellung Erläuterungen Zeitintervall bis zur nächsten Wartung Kein Zeitintervall eingestellt 3 Monate 6 Monate 12 Monate 18 Monate 24 Monate 596.0 „Maximale Heizleistung“ Einstellung Erläuterungen Für den Heizbetrieb kann die max. Heizleistung be- grenzt werden.
  • Seite 69 Systemkonfiguration (Parameter) Heizkessel (Fortsetzung) 1432.1 „Restförderhöhenregelung der Primärkreispumpe“ Einstellung Erläuterungen Grenzwert Restförderhöhe zur Reduzierung der Pum- pendrehzahl der internen Umwälzpumpe in mbar Interne Umwälzpumpe wird außentemperaturabhän- gig gesteuert 1 bis 255 Interne Umwälzpumpe wird mit konstanter Restförder- höhe betrieben. Empfohlene Einstellung: 120 mbar ≙...

  • Seite 70: Warmwasser

    Systemkonfiguration (Parameter) Warmwasser Hinweis Fett gedruckter Parameterwert ist der Auslieferungs- zustand. 497.0 „Betriebsart Zirkulationspumpe“ Einstellung Erläuterungen Trinkwasserzirkulationspumpe: Zeitprogramm Eingestellter Zyklus (siehe Parameter 497.3) 497.1 „Trinkwasserzirkulationspumpe bei Hygienefunktion“ Einstellung Erläuterungen Trinkwasserzirkulationspumpe: Nach dem eingestellten Zeitprogramm Eingeschaltet während Hygienefunktion Gefahr Verletzungsgefahr durch erhöhte Warmwasser- temperatur.

  • Seite 71: "Verbrühschutz" Einstellung

    Systemkonfiguration (Parameter) Warmwasser (Fortsetzung) 503.0 „Verbrühschutz“ Einstellung Erläuterungen Die einstellbare Warmwassertemperatur wird auf ei- nen Höchstwert begrenzt. Verbrühschutz ausgeschaltet Gefahr Verletzungsgefahr durch erhöhte Warmwasser- temperatur. Anlagenbetreiber auf Gefahren durch erhöhte Auslauftemperatur an den Zapfstellen hinwei- sen. Verbrühschutz eingeschaltet (Höchstwert Warmwas- sertemperatur 60°C) Hinweis Auch bei eingeschaltetem Verbrühschutz kann in fol-...

  • Seite 72: Heizkreis 1, Heizkreis 2, Heizkreis 3

    Systemkonfiguration (Parameter) Warmwasser (Fortsetzung) 1394.0 „Warmwassertemperatur-Sollwert bei Nachladeunterdrückung“ Einstellung Erläuterungen 40 °C Warmwassertemperatur-Sollwert bei Nachladeunter- drückung. Oberhalb des eingestellten Sollwerts ist die Nachladeunterdrückung aktiv. 0 bis 95 Warmwassertemperatur-Sollwert einstellbar von 0 bis 95 °C Heizkreis 1, Heizkreis 2, Heizkreis 3 Hinweis Fett gedruckter Parameterwert ist der Auslieferungs- zustand.

  • Seite 73: "Zeitdauer Für Die Erhöhung Des Vorlauftemperatur-Sollwerts Heizkreis 3" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) 428.3 „Erhöhung des Vorlauftemperatur-Sollwerts beim Übergang von Betrieb mit reduzierter Raumtem- peratur in den Betrieb mit normaler/Komfort Raumtemperatur Heizkreis 3“ Einstellung Erläuterungen Erhöhung des Vorlauftemperatur-Sollwerts beim Über- gang von Betrieb mit reduzierter Raumtemperatur in den Betrieb mit normaler Raumtemperatur oder Kom- fort Raumtemperatur.

  • Seite 74: "Vorrang Trinkwassererwärmung Heizkreis 2" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) 934.3 „Vorrang Trinkwassererwärmung Heizkreis 2“ Einstellung Erläuterungen Vorrang der Trinkwassererwärmung gegenüber Heiz- kreispumpe und Mischer Ohne Vorrang der Trinkwassererwärmung Warmwasser Mit Vorrang der Trinkwassererwärmung 934.5 „Differenztemperatur Heizkreis 2“ Einstellung Erläuterungen Die Vorlauftemperatur des Wärmeerzeugers ist um ei- ne einstellbare Differenztemperatur höher als die Vor- lauftemperatur des Heizkreises mit Mischer.

  • Seite 75: "Betriebsweise Heizkreis 3" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) 935.6 „Betriebsweise Heizkreis 3“ Einstellung Erläuterungen Heizbetrieb: witterungsgeführt ohne Raumtemperatur- Witterungsgeführt ohne Raumtemperatur-Einfluss Aufschaltung witterungsgeführt mit Raumtemperatur-Auf- Witterungsgeführt mit Raumtemperatur-Einfluss schaltung Siehe auch Parameter 935.7 935.7 „Raumeinflussfaktor Heizkreis 3“ Einstellung Erläuterungen Je höher der Wert umso größer der Einfluss der Raumtemperatur auf die Vorlauftemperatur des Heiz- kreises (Heizkennlinie).
  • Seite 76 Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) 1193.0 „Minimalbegrenzung Vorlauftemperatur Heizkreis 2“ Einstellung Erläuterungen Minimalbegrenzung der Vorlauftemperatur des Heiz- kreises 20 °C Minimalbegrenzung im Auslieferungszustand 20 °C 1 bis 90 Einstellbereich begrenzt durch wärmeerzeugerspezifi- sche Parameter 1193.1 „Maximalbegrenzung Vorlauftemperatur Heizkreis 2“ Einstellung Erläuterungen Maximalbegrenzung der Vorlauftemperatur des Heiz-...

  • Seite 77: Teilnehmernummern Der Angeschlossenen Erweiterungen

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3 (Fortsetzung) 1396.1 „Heizgrenze: Sparfunktion Außentemperatur Heizkreis 2“ Einstellung Erläuterungen Heizkreispumpenlogik-Funktion (Sommersparschal- tung): Heizkreispumpe schaltet aus, falls Außentem- peratur 1 K größer als der eingestellte Wert. Heiz- kreispumpe schaltet wieder ein, falls Außentempera- tur 1 K kleiner als der eingestellte Wert.
  • Seite 78 Systemkonfiguration (Parameter) Teilnehmernummern der angeschlossenen… (Fortsetzung) Funktion Elektronikmodul Erweiterung Einstellung Drehschalter S1 Anlage mit Sonnenkollektoren ADIO EM-S1 Heizkreis 2 mit Mischer ADIO EM-M1/EM-MX Heizkreis 3 mit Mischer ADIO EM-M1/EM-MX Heizkreis 1 ohne Mischer (Umwälzpumpe hin- ADIO EM-P1 ter hydr. Weiche) Funktionserweiterungen (z.

  • Seite 79: Diagnose Und Serviceab

    Diagnose und Serviceabfragen Service-Menü Service-Menü aufrufen Auf folgende Schaltflächen tippen: Hinweis Durch Tippen auf „ “ zurück zum „Service Haupt- und OK gleichzeitig ca. 4 s lang und loslassen. menü“ 2. Gewünschten Menübereich wählen. Hinweis Je nach Ausstattung der Anlage sind nicht alle Menübereiche wählbar.

  • Seite 80: Ausgänge Prüfen (Aktorentest)

    Diagnose und Serviceabfragen Diagnose (Fortsetzung) Betriebsdaten aufrufen 3. OK Auf folgende Schaltflächen tippen: 4. Mit gewünschte Gruppe wählen. und OK gleichzeitig ca. 4 s lang und loslassen. 5. OK 2. Mit „Diagnose“ wählen. 6. Mit gewünschte Information wählen. Ausgänge prüfen (Aktorentest) Hinweis 06.
  • Seite 81 Diagnose und Serviceabfragen Ausgänge prüfen (Aktorentest) (Fortsetzung) Displayanzeige Erklärung Mischer Heizkreis 2 Ausgang „Mischer auf“ aktiv (Erweiterungssatz Mischer) Stopp Aktuelle Stellung wird gehalten Ausgang „Mischer zu“ aktiv Mischer Heizkreis 3 Ausgang „Mischer auf“ aktiv (Erweiterungssatz Mischer) Stopp Aktuelle Stellung wird gehalten Ausgang „Mischer zu“...

  • Seite 82: Störungsbehebung

    Störungsbehebung Störungsanzeige an der Bedieneinheit Bei einer Störung erscheint im Display „Brennerstö- Falls „Verbindungsfehler“ im Display erscheint: rung“ oder „Aktive Meldung“. Verbindungsleitung und Stecker zwischen Zentral- Elektronikmodul HMU und Bedieneinheit HMI prüfen. Hinweis Falls eine Sammelstörmeldeeinrichtung angeschlos- sen ist, wird diese eingeschaltet. Störungsmeldungen aufrufen Auf folgende Schaltflächen tippen: 5.

  • Seite 83: Störungsmeldungen Aus Störungsspeicher Auslesen (Meldungshistorie)

    Störungsbehebung Störungsanzeige an der Bedieneinheit (Fortsetzung) Angezeigt werden: ■ Datum und Uhrzeit vom Auftreten der Störung ■ Störungscode ■ Beschreibung der Störung ■ Teilnehmernummer der Komponente an der die Stö- rung aufgetreten ist: Komponenten PlusBus-Teilnehmer Erweiterung EM-S1 (Elektronikmodul ADIO) 1 - 15 Erweiterungen EM-M1, EM-MX, EM-P1 (Elektronikmodul ADIO) 17 - 31 Erweiterung EM-EA1 (Elektronikmodul DIO)

  • Seite 84: Übersicht Der Elektronikmodule

    Störungsbehebung Störungsanzeige an der Bedieneinheit (Fortsetzung) 5. OK 6. OK, um den Hinweis zu bestätigen. Übersicht der Elektronikmodule Abb. 51 Bedieneinheit HMI Feuerungsautomat BCU Zentral-Elektronikmodul HMU...

  • Seite 85: Störungsmeldungen

    Störungsbehebung Störungsmeldungen Hinweis Diagnose und Störungsbehebung siehe Kapitel Instandsetzung. Störungsmeldungen abhängig von Geräteausstattung Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Volumenstrom wird nicht Unterbrechung oder Kurz- Stecker 33/X6 und Leitung zwi- überwacht. Anlage läuft mit schluss Volumenstrom- schen Feuerungsautomat BCU Ersatzwert im normalen Be- sensor und Volumenstromsensor prüfen:...
  • Seite 86 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.14 Regelt nach 0 °C Außentem- Kurzschluss Außentempe- Außentemperatursensor und Ver- peratur. ratursensor bindung zum Sensor (außenliegen- der Stecker und Kontakte 1 und 2) prüfen. Ggf. defekte Bauteile aus- tauschen.
  • Seite 87 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.62 Brenner auf Störung Sicherheitstemperaturbe- Füllstand der Heizungsanlage ■ grenzer hat ausgelöst. prüfen. Vordruck im MAG prüfen. An er- ■ forderlichen Anlagendruck an- passen. Prüfen, ob ausreichend Volu- ■ menstrom vorliegt (Volumen- stromsensor und Umwälzpum- pe).
  • Seite 88 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.69 Brenner auf Störung Ionisationsstrom nicht im Ionisationselektrode prüfen: gültigen Bereich Prüfen, ob Dämmblock an Elekt- ■ rodenkeramik anliegt. Gaskombiregler prüfen: Ca. 4 ■ min lang im Aktorentest „Mini- male Heizleistung“...
  • Seite 89 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.92 Funktion des betroffenen Kommunikationsfehler Einstellung im Inbetriebnahme- ■ Elektronikmoduls im Notbe- Elektronikmodul ADIO Assistenten prüfen ggf. korrigie- trieb ren. Anschlüsse und Leitungen zum ■ Elektronikmodul ADIO prüfen. PlusBus Spannungspegel ■...
  • Seite 90 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.163 Brenner auf Störung Prüfsummenfehler Spei- Gerät entriegeln. cherzugriff BCU Falls Fehler wiederholt auftritt Feu- erungsautomat BCU austauschen: Siehe Seite 106. F.182 Keine Trinkwassererwärmung Kurzschluss Auslauftem- Auslauftemperatursensor (Stecker peratursensor (falls vor- X1, Adern 13 und 14) prüfen.
  • Seite 91 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.345 Brenner blockiert, automati- Temperaturwächter hat Für ausreichende Wärmeab- ■ sche Freigabe nach Geräte- ausgelöst. nahme sorgen. abkühlung. Selbstständiger Siehe Technische Daten Füllstand der Heizungsanlage ■ Wiederanlauf. des Wärmeerzeugers. prüfen.
  • Seite 92 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.352 Brenner auf Störung Geräteinterner CO-Grenz- Gesamten Abgasweg prüfen auf: wert überschritten Abgasrezirkulation ■ Undichtheit ■ Abgasstau hervorgerufen durch ■ Wassersack (bei zu geringem Gefälle des Abgassystems) Verengung ■ Verstopfung ■...
  • Seite 93 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.359 Brenner auf Störung Kein Zündfunke vorhan- Prüfen, ob die Isolierung der ■ Zündelektrode beschädigt ist. Prüfen, ob in der Zündphase am ■ Zündbaustein 230 V∼ anliegt. Falls nicht Feuerungsautomat BCU austauschen.
  • Seite 94 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.372 Brenner auf Störung Wiederholter Flammen- Ionisationselektrode und Verbin- ■ verlust während der Kalib- dungsleitung prüfen. rierung Steckverbindungen auf Wackel- ■ kontakte prüfen. Abgassystem prüfen. Ggf. ■ Abgasrezirkulation beseitigen. Anlage auf Kondenswasserstau ■...
  • Seite 95 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.379 Brenner auf Störung Flammensignal nicht vor- Verbindungsleitung Ionisationse- ■ handen oder zu gering lektrode auf Beschädigung und festen Sitz prüfen. Ionisationselektrode prüfen, ggf. ■ ersetzen. Gerät entriegeln. F.380 Brenner auf Störung Flammenverlust direkt Gasversorgung (Gasdruck und...
  • Seite 96 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.388 Brenner auf Störung Feuerungsautomat BCU Feuerungsautomat BCU ersetzen: defekt Siehe Seite 106. Gerät entriegeln. F.395 Brenner auf Störung Masseschluss IO-Elektro- Masseschluss Zündelektrode prü- de, Feuerungsautomat fen. Falls Fehler weiterhin besteht, BCU defekt Feuerungsautomat BCU ersetzen: Siehe Seite 106.
  • Seite 97 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.430 Regelbetrieb nach Sollwerten Kommunikationsfehler Verbindungsleitung und Span- des Wärmeerzeugers Gateway nungsversorgung Gateway-Modul prüfen. F.446 Brenner auf Störung Abweichung Vorlauftem- Vorlauftemperatursensor/Sicher- peratursensor/Sicherheits- heitstemperaturbegrenzer prüfen. temperaturbegrenzer Wär- Steckverbindung und Leitung zum meerzeuger Sensor prüfen.
  • Seite 98 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.464 Brenner auf Störung Ionisationsstrom während Ionisationselektrode und Verbin- ■ der Kalibrierung zu nied- dungsleitung prüfen. Steckver- rig. Differenz zum Vorgän- bindungen auf Wackelkontakte gerwert nicht plausibel. prüfen. Prüfen, ob hohe Staubbelastung ■...
  • Seite 99 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.468 Brenner auf Störung Ionisationsstrom während Abstand der Ionisationselektrode der Kalibrierung zu hoch zum Flammkörper prüfen. Montage- und Serviceanlei- tung Wärmeerzeuger Prüfen, ob hohe Staubbelastung in der Zuluft vorhanden (z. B. durch Bauarbeiten).
  • Seite 100 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.530 Solarfunktion eingeschränkt Sensorwert nicht verfüg- Sensor(en) prüfen, bzw. fehlen- bar bzw. Unterbrechung de(n) Sensor(en) am Elektronikmo- eines oder mehrerer Sen- dul SDIO anschließen. soren / fehlende(r) Sen- sor(en) F.540 Brenner auf Störung Kondenswasserstau in der...

  • Seite 101: Weitere Meldungen

    Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.548 Mischer fährt zu. Heizkreis- Kurzschluss Vorlauftem- Vorlauftemperatursensor Mischer ■ pumpe ist in Betrieb. peratursensor Heizkreis 4 4 prüfen. mit Mischer Spannung am Sensoreingang ■ am Elektronikmodul messen. Sollwert: 3,3 V bei abgeklemm- –...

  • Seite 102: Informationen

    Störungsbehebung Weitere Meldungen (Fortsetzung) Meldungen im Dis- Bedeutung Maßnahme play A.18 Möglicher Kondenswasserstau in der Wär- Brennraum und Kondenswasserablauf prü- mezelle fen. A.20 Serviceintervall konnte nicht aktiviert wer- Einstellungen Uhrzeit und Datum prüfen. den. A.21 Anlagendruck hat den Maximaldruck über- Sicherheitsventil und Membran-Druckaus- schritten.

  • Seite 103: Heizkessel Heizwasserseitig Entleeren

    Störungsbehebung Instandsetzung (Fortsetzung) Heizkessel heizwasserseitig entleeren Abb. 52 1. Heizwasserseitige Absperrventile schließen. 3. 3-Wege-Ventil über Aktorentest in Mittelstellung fahren. 2. Schlauch an Entlüftungshahn aufstecken und in geeignetes Gefäß oder Abwasseranschluss füh- 4. Entlüftungshahn öffnen und Heizkessel so weit, ren. wie erforderlich entleeren.

  • Seite 104: Temperatursensoren Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Temperatursensoren prüfen 6 5 4 3 2 1 6 5 4 3 2 1 6 5 4 3 2 1 Abb. 53 Vorlauftemperatursensor Wärmeerzeugerkreis 3. Widerstand der Sensoren messen. Lage des Füh- (Doppelsensor) rungsstegs beachten. ■ Sensor 1: Anschlüsse 1 und 3 1.
  • Seite 105 Störungsbehebung Instandsetzung (Fortsetzung) Speichertemperatursensor/Auslauftemperatursen- Abgastemperatursensor 1. Leitung und Stecker des Abgastemperatursensors 1. Leitung und Stecker des Speichertemperatursen- prüfen. sors oder Auslauftemperatursensors prüfen. 2. Leitungen am Abgastemperatursensor abzie- 2. Adern von Stecker des Sensors abklemmen. hen. 3. Widerstand des Sensors messen. Widerstand mit 3.

  • Seite 106: Hinweis Zum Austausch Zentral-Elektronikmodul Hmu Und Feuerungsautomat Bcu

    Störungsbehebung Instandsetzung (Fortsetzung) Abgastemperatursensor Außentemperatursensor ■ ■ Vorlauftemperatursensor ■ Speichertemperatursensor ■ Auslauftemperatursensor ■ Temperatursensor hydraulische Weiche ■ -20 -10 0 10 20 10 30 50 70 90 110 Temperatur in °C Temperatur in °C Sensortyp: NTC 10 k Ω Sensortyp: NTC 10 k Ω...

  • Seite 107: Hydraulikeinheit Und Rücklaufrohr Ausbauen

    Störungsbehebung Instandsetzung (Fortsetzung) Hydraulikeinheit und Rücklaufrohr ausbauen Falls Bauteile der Hydraulikeinheit ausgetauscht wer- den müssen. Abb. 54...

  • Seite 108: Rücklaufrohr Ausbauen

    Störungsbehebung Instandsetzung (Fortsetzung) Rücklaufrohr ausbauen: Abb. 55 Hinweis Nach Austausch des Rücklaufrohres, neuen Leitungs- binder verwenden. Netzanschlussleitung austauschen Bei Austausch der Netzanschlussleitung nur die als Ersatzteil lieferbare Netzanschlussleitung von Viessmann verwenden.

  • Seite 109: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherung prüfen Abb. 56 1. Netzschalter ausschalten. 5. Sicherung F1 prüfen (siehe Anschluss- und Ver- drahtungsschema). 2. Je nach Anordnung: Bedieneinheit mit Konsole in Wartungsposition bringen. Gefahr Falsche oder nicht ordnungsgemäß einge- 3. Zentral-Elektronikmodul HMU abklappen. baute Sicherungen können zu erhöhter Brandgefahr führen.

  • Seite 110: Funktionsbeschreibung

    Funktionsbeschreibung Regelungsfunktionen Heizbetrieb Witterungsgeführter Betrieb: Anschluss Heizkreispumpe für Heizkreis ohne ■ Die Räume werden nach den Einstellungen für die Mischer Raumtemperatur und das Zeitprogramm beheizt. Durch die Regelung wird für den Wärmeerzeuger ein Nur bei Anlagen mit mehreren Heizkreisen. Vorlauftemperatur-Sollwert ermittelt in Abhängigkeit Falls ein Heizkreis ohne Mischer hinter der hydrauli- von der Außentemperatur, der Raumtemperatur und schen Weiche angeschlossen ist, wird die Umwälz-...
  • Seite 111 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Hinweis Falls in der Heizungsanlage Heizkreise mit Mischer vorhanden sind: Die Vorlauftemperatur des Wärmeer- zeugers ist um eine Differenztemperatur höher als die Vorlauftemperatur für die Heizkreise mit Mischer. Diffe- renztemperatur im Auslieferungszustand eingestellt auf 8 K. Die Differenztemperatur ist über folgende Parameter einstellbar: ■...

  • Seite 112: Estrichtrocknung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Reduzierte Raumtemperatur Erhöhung der Vorlauftemperatur der Heizkreise bei Betrieb mit Raumtemperatur-Aufschaltung Je höher der Wert umso größer der Einfluss der Raumtemperatur auf die Vorlauftemperatur des Heiz- kreises. Parameter Raumeinflussfaktor Heizkreis Parameter 1 (ohne Mischer) 933.7 (Nur einstellen falls nur ein Heizkreis vorhan- den) 2 (mit Mischer)
  • Seite 113 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Bei aktivierter Estrichtrocknung werden die Heizkreis- Verschiedene Temperaturprofile sind über Parameter pumpen aller Heizkreise eingeschaltet und die Vorlauf- 897.0 einstellbar. temperatur auf dem eingestellten Profil gehalten. Nach Beendigung (30 Tage) werden die Heizkreise mit Hinweis Mischer automatisch mit den eingestellten Parametern Temperaturprofil 6 endet nach 21 Tagen.

  • Seite 114: Anhebung Der Reduzierten Raumtemperatur

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 4 Tage Abb. 64 Temperaturprofil 5 Tage Abb. 65 Temperaturprofil 6 Tage Abb. 66 Endet nach 21 Tagen. Anhebung der reduzierten Raumtemperatur Beim Betrieb mit reduzierter Raumtemperatur kann der Die Grenzwerte der Außentemperatur für Beginn und reduzierte Raumtemperatur-Sollwert in Abhängigkeit Ende der Temperaturanhebung sind in den Parame- von der Außentemperatur automatisch angehoben...
  • Seite 115 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Auslieferungszustand Außentemperatur in °C Abb. 67 Heizkennlinie für Betrieb mit normaler Raumtem- peratur oder Komfort Raumtemperatur Heizkennlinie für Betrieb mit reduzierter Raumtem- peratur Verkürzung der Aufheizzeit Der Wert und die Zeitdauer für die zusätzliche Erhö- hung des Vorlauftemperatur-Sollwerts werden in den Beim Übergang vom Betrieb mit reduzierter Raumtem- Parametern 424.3 und 424.4 eingestellt.

  • Seite 116: Trinkwassererwärmung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel Uhrzeit Abb. 68 Beginn des Betriebs mit normaler Raumtemperatur Vorlauftemperatur-Sollwert entsprechend Parame- oder Komfort Raumtemperatur ter 424.3 Vorlauftemperatur-Sollwert entsprechend einge- Zeitdauer des Betriebs mit erhöhtem Vorlauftem- stellter Heizkennlinie peratur-Sollwert entsprechend Parameter 424.4: 60 min Trinkwassererwärmung Falls die Speichertemperatur 2,5 K unter dem Spei- Der Kesselwassertemperatur-Sollwert liegt im Auslie- chertemperatur-Sollwert liegt, werden Brenner, ferungszustand 20 K über dem Speichertemperatur-...
  • Seite 117 Funktionsbeschreibung Externe Heizkreisaufschaltung (falls vorhanden) (Fortsetzung) Funktionsweise: ■ – Ist die externe Anforderung aktiv (Stecker 96 oder digitaler Eingang am Elektronikmodul DIO geschlossen), wird der Heizkreis mit Wärme ver- sorgt. Ist die externe Anforderung inaktiv (Kontakt offen), – wird die Wärmeversorgung des Heizkreises been- det (unabhängig vom aktuellen Raumtemperatur- Sollwert oder der Schaltzeit).

  • Seite 118: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsschema Zentral-Elektronikmodul HMU Abb. 69 A1 Zentral-Elektronikmodul HMU Speichertemperatursensor A2 Bedieneinheit HMI mit RF-Modul (TCU 200) fÖ Netzanschluss A3 Schaltnetzteil PlusBus X... Elektrische Schnittstellen CAN-BUS Außentemperatursensor Eingang 230 V potenzialfrei, Ausgang 230 V...
  • Seite 119 Anschluss- und Verdrahtungsschema Zentral-Elektronikmodul HMU (Fortsetzung) Ausgang Netzspannung Zum Feuerungsautomaten BCU P1 Umwälzpumpe für Heizkreis ohne Mischer Zum Feuerungsautomaten BCU P2 Ausgang für: ■ Trinkwasserzirkulationspumpe...

  • Seite 120: Feuerungsautomat Bcu

    Anschluss- und Verdrahtungsschema Feuerungsautomat BCU Abb. 70 PWM Steuersignal Netzanschluss fÖ X... Elektrische Schnittstellen Zündeinheit § A/B Vorlauftemperatursensor 1 und 2 Gebläsemotor a-Ö Ionisationselektrode A Ansteuerung Gebläsemotor a-Ö Abgastemperatursensor Wasserdrucksensor Interne Umwälzpumpe (Primärpumpe) sÖ Feuerungsautomat BCU dÖ 3-Wege-Umschaltventil Zentral-Elektronikmodul HMU (Stecker Gasmagnetventil Zentral-Elektronikmodul HMU (Stecker X4)

  • Seite 121: Protokolle

    Protokolle Protokolle Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service Wartung/Service nahme Datum Unterschrift Ruhedruck mbar 57,5 ≤ 5,75 ≤ Anschlussdruck (Fließ- druck) bei Erdgas ..mbar Siehe Tabel- „Anschluss- bei Flüssiggas ..mbar druck“ (Erst- inbetriebnah- me ...) Gasart eintragen Kohlendioxidgehalt CO bei Erdgas bei unterer Wärmeleistung Vol.-%...

  • Seite 122: Technische Daten Technische Daten

    Technische Daten Technische Daten Gas-Heizkessel, Bauart B und C, Kategorie 2N3P B2SF Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) = 50/30 °C Erdgas 2,5 - 11,0 2,5 - 19,0 2,5 - 25,0 2,5 - 32,0 Flüssiggas 2,5 - 11,0 2,5 - 19,0 2,5 - 25,0 2,5 - 32,0 = 80/60 °C...
  • Seite 123 Technische Daten Technische Daten (Fortsetzung) Gas-Heizkessel, Bauart B und C, Kategorie 2N3P B2SF Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) = 50/30 °C Erdgas 2,5 - 11,0 2,5 - 19,0 2,5 - 25,0 2,5 - 32,0 Flüssiggas 2,5 - 11,0 2,5 - 19,0 2,5 - 25,0 2,5 - 32,0 = 80/60 °C...
  • Seite 124 Technische Daten Technische Daten (Fortsetzung) Gas-Heizkessel, Bauart B und C, Kategorie 2N3P B2SF Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) = 50/30 °C Erdgas 2,5 - 11,0 2,5 - 19,0 2,5 - 25,0 2,5 - 32,0 Flüssiggas 2,5 - 11,0 2,5 - 19,0 2,5 - 25,0 2,5 - 32,0 = 80/60 °C...

  • Seite 125: Bauarten Abgasanlage

    Technische Daten Technische Daten (Fortsetzung) Hinweis Anschlusswerte dienen nur der Dokumentation (z. B. im Gasantrag) oder zur überschlägigen, volumetri- schen Ergänzungsprüfung der Einstellung. Wegen der werkseitigen Einstellung dürfen die Gasdrücke nicht abweichend von diesen Angaben verändert werden. Bezug: 15 °C, 1013 mbar (101,3 kPa). Bauarten Abgasanlage Lieferländer Bauarten Abgasanlage...

  • Seite 126: Entsorgung

    Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden.

  • Seite 127: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Die vollständige Konformitätserklärung ist mit Hilfe der Allendorf, erklären in alleiniger Verantwortung, dass Herstell-Nr. unter folgender Internetadresse zu finden: das bezeichnete Produkt in Konstruktion und Betriebs- DE: www.viessmann.de/eu-conformity verhalten den europäischen Richtlinien und den AT: www.viessmann.at/eu-conformity...
