Bedienungsanleitung

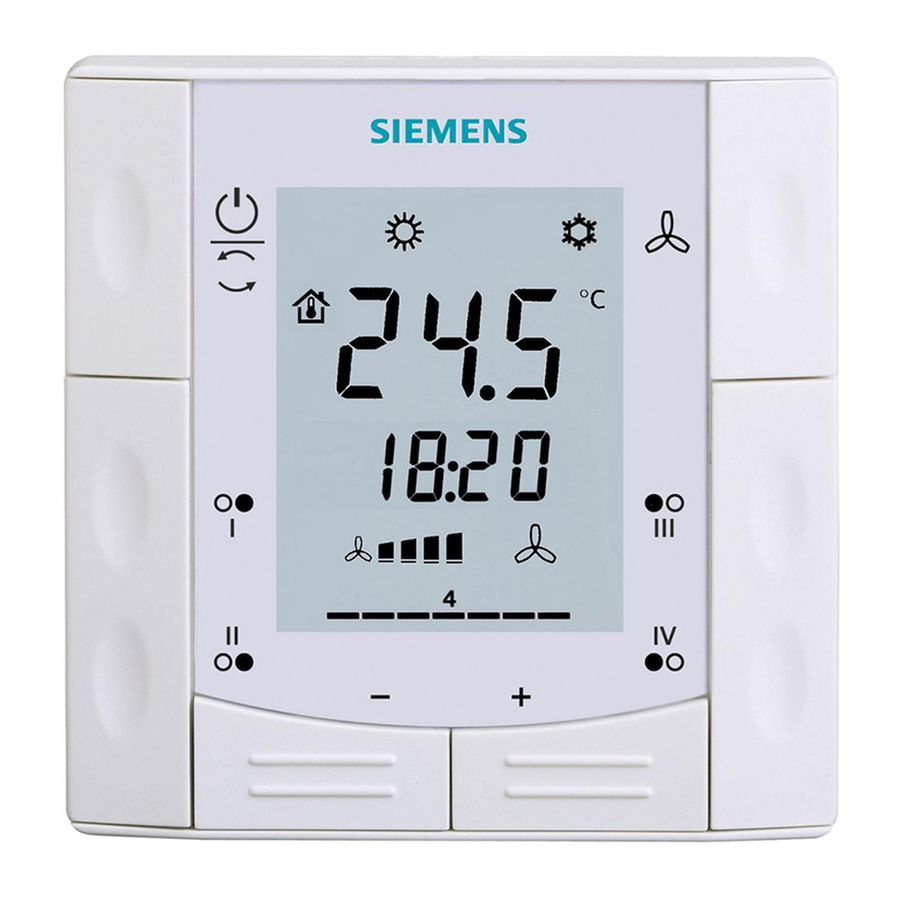

RDF301 / RDF301.50 – der Raumthermostat mit KNX-Kommunikation, der es Ihnen gestattet, die ideale Raumtemperatur
einzustellen. Der Thermostat bietet folgende Betriebsarten: Komfort-, Energiespar- und Schutzbetrieb.
Zusätzlich kann er im "Auto Timer"-Betrieb arbeiten gemäss einem Zeitprogramm über KNX-Bus.
Der Ventilator arbeitet entweder im Automatikbetrieb oder im manuellen Betrieb mit der gewählten Drehzahl.
Sie können entweder auf die Werkeinstellungen vertrauen oder eigene Anpassungen vornehmen.
Schutz-Betrieb
"Auto Timer"-Betrieb
Komfort-Betrieb **
Energspar-Betrieb **
Gemessene Raumtemperatur,
Sollwerte und Parameter
Tageszeit oder zusätzliche
Benutzerinformationen
Aktuelle Raumtemperatur
Aussentemperatur
Fehleranzeige *
Betriebsart-Taste
**  ** 

Hinweise:
– Wenn das Zeitprogramm über KNX-
Bus des Betriebszustand ändert,
geht der Thermostat zurück in den
"Auto-Timer"-Betrieb.
– Wenn ein Zeitprogramm über KNX-
Bus den Thermostaten auf Schutzbe-
trieb umgestellt hat, haben Bedien-
Eingriffe keine Wirkung, die Anzeige
blinkt und zeigt "OFF".
– Wenn auf dem KNX-Bus kein Zeit-
programm existiert, ist kein "Auto
Timer"-Betrieb möglich
* Muss durch Ihren Heizungsinstallateur konfiguriert werden.
** Muss mit Parameter P02 freigegeben werden
CE1B3171de / 26.11.2009
RDF301, RDF301.50
Kondensatbildung im Raum*
Kühlbedarf / Kühlen
Heizbedarf / Heizen
Elektr. Heizung eingeschaltet
Verlängerter Komfort-Betrieb
Ventilator automatisch
Ventilator langsam
Ventilator mittel
Ventilator schnell
Tasten sind verriegelt
Wochentag 1...7
(1 = Montag / 7 = Sonntag)
Ventilator-Taste
– Automatik (
– Manuell (
4 Tasten für Schaltgruppen *
(Ansteuerung von KNX-
Antrieben, nur RDF301.50)
– Licht usw. schalten
– Licht dimmen
– Jalousien öffnen / schliessen
– Szenen abrufen / speichern
Kälter / wärmer
Raumtemperatur ändern
+ / – Drücken Sie die + oder – Taste, um den aktuellen Raumtemperatur-Sollwert für
Komfort-Betrieb zu ändern. Der Thermostat geht in den Komfort-Betrieb
Der Verstellbereich ist 5...40 °C; er kann mit Parameter P09 und P10 begrenzt
werden.
Ventiatorstufe umschalten
Drücken Sie die
Im automatischen Betrieb wählt der Thermostat die Ventilatorstufe abhängig
vom Sollwert und von der aktuellen Raumtemperatur. Wenn die Raumtemperatur
den Sollwert erreicht hat, bleibt der Ventilator auf der niedrigsten Stufe
(Werkseinstellung).
Im Handbetrieb läuft der Ventilator immer auf der von Ihnen gewählten Stufe:
Niedrig
Mittel
Hoch
Einstufiger Ventilator: Sie können
Betriebsart des Thermostaten umschalten
Wenn Sie die Betriebsart-Taste
Im Schutzbetrieb arbeitet der Thermostat nicht. Aber wenn die Raumtemperatur
unter 8°C fällt, schaltet die Heizung ein, um den Raum gegen Frost zu schützen.
Ihr Heizungsinstallateur kann auf Wunsch die Frostschutz-Grenze ändern und
auch eine Wärmeschutz-Grenze eingeben.
Änderung durch Installateur 
Im Komfort-Betrieb regelt der Thermostat die Raumtemperatur auf den Sollwert.
Dieser kann mittels der + oder – Taste verstellt werden.
Im Energiesparbetrieb regelt der Thermostat die Raumtemperatur auf tiefere /
höhere Werte, um Energie und Kosten zu sparen. Die Sollwerte für den Energie-
spar-Betrieb können Sie mit den Parametern P11 und P12 verstellen.
Die Umstellung des Thermostaten auf Energiespar-Betrieb geschieht entweder
)
durch Drücken der Betriebsart-Taste (falls mit Parameter P02 freigegeben) oder
)
durch ein externes Signal (Kontakt oder KNX Busbefehl), z.B. Fensterkontakt,
Keycard oder Präsenzmelder.
Im "Auto Timer"-Betrieb wechselt der Thermostat automatisch zwischen Komfort
und Energiespar-Betrieb gemäss dem Zeitprogramm via KNX-Bus.
Heizen / Kühlen umschalten
/ Die Umschaltung zwischen Heizen und Kühlen geschieht entweder automatisch
durch einen Umschaltfühler oder -Schalter oder einen Befehl über KNX-Bus vom
zentralen Steuergerät, oder manuell, wenn Sie die Betriebsart-Taste
Wenn der Thermostat für "nur kühlen" oder "nur heizen" konfiguriert ist, ist keine
Umschaltung verfügbar (siehe Parameter P01).
Bei automatischer Umschaltung oder "nur heizen " / "nur kühlen":
Symbol zeigt an, dass das Heizventil offen ist
Symbol zeigt an, dass das Kühlventil offen ist
Bei manueller Umschaltung:
Symbol zeigt an, dass der Thermostat im Heizbetrieb ist
Symbol zeigt an, dass der Thermostat im Kühlbetrieb ist
Änderungen vorbehalten
-Taste, bis die gewünschte Ventilatorstufe erreicht ist.
oder wählen.
drücken, ändert die Betriebsart-Anzeige:
Frostschutz: ........... ˚C
Wärmeschutz: ........... ˚C
