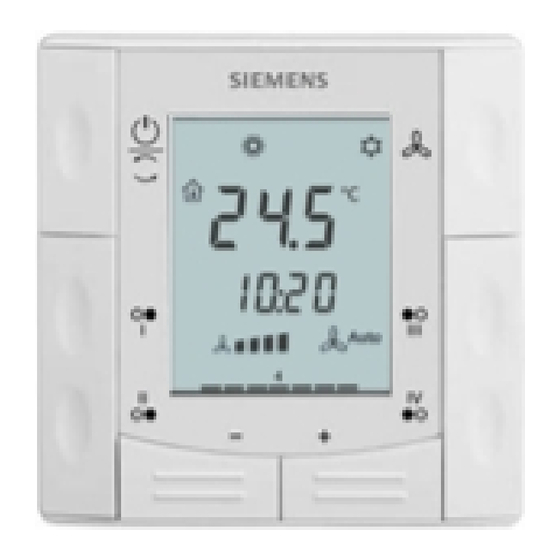

RDF301, RDF600KN
CE1N3171de
2018-12-27
RDF301.50, RDF600KN/S
Kommunikative
Raumthermostaten für
partiellen Wandeinbau mit
KNX-Kommunikation
Für 2-Rohr, 2-Rohr mit Elektroheizung und 4-Rohr-Ventilatorkonvektoren
Zur Verwendung mit Verdichtern von Direktverdampfern
·
KNX Buskommunikation (S-Mode und LTE-Mode)
·
Hintergrundbeleuchtete Anzeige
·
2P-/ PI-/ P-Regelung
·
Ausgänge für 2- oder 3-Punktregelung
·
Ausgänge für 3- oder 1-stufigen Ventilator
·
2 multifunktionale Eingänge für Keycard-Kontakt, externen Fühler etc.
·
Betriebsarten: Komfort, Economy und Schutzbetrieb
·
Ventilatordrehzahl automatisch oder manuell
·
Automatische oder manuelle Heiz- / Kühlbetrieb-Umschaltung
·
Minimale oder maximale Begrenzung des Raumtemperatursollwerts
·
Regelung abhängig von Raum- oder Rücklauftemperatur
·
Einstellbare Inbetriebsetzungs- und Regelparameter
·
Inbetriebnahme mit Synco ACS, ETS oder lokales HMI
·
Integration in Synco
·
Integration in Desigo und Apogee über Gruppenadressierung (ETS) oder
über Individual Addressing
·
Integration in Drittsystem über Gruppenadressierung (ETS)
·
Betriebsspannung AC 230 V
3
171
RDF301.50H
RDF301
RDF301.50..
RDF600KN
RDF600KN/S
